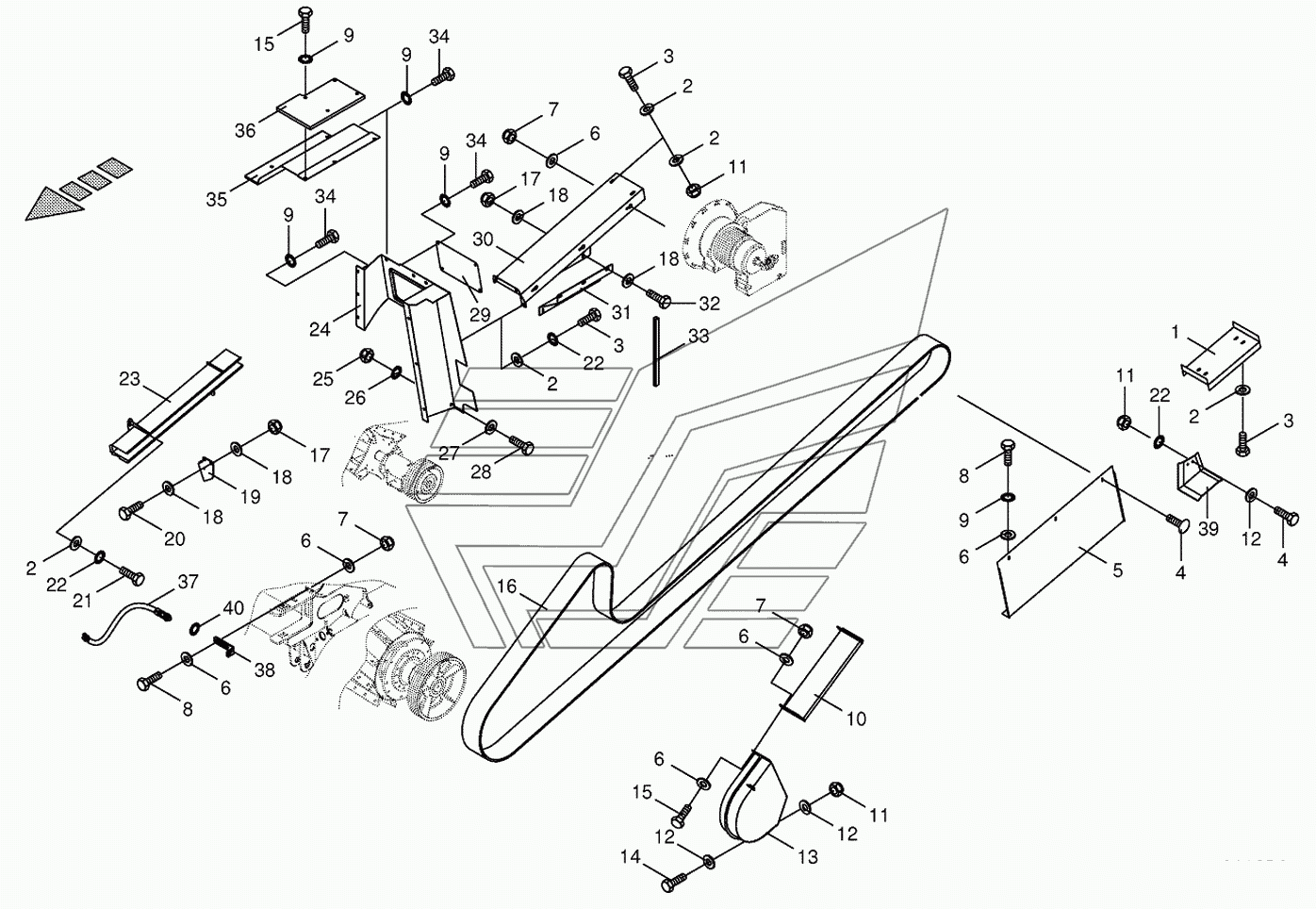

Belt guide-main drive BIG-X-500. Каталог 2010г.

Tensioning device-main drive BIG-X-500 Angle sensor-chopping drum BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Belt guard

Заводской номер: 200202540 Количество на модель:
200202540
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103530 Количество на модель:
009103530
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009047301 Количество на модель:
009047301
5

Номер детали на чертеже:

5

Belt guard

Заводской номер: 200204370 Количество на модель:
200204370
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009106030 Количество на модель:
009106030
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
10

Номер детали на чертеже:

10

Belt covering-front

Заводской номер: 002155230 Количество на модель:
002155230
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009103611 Количество на модель:
009103611
13

Номер детали на чертеже:

13

Belt guard

Заводской номер: 200266560 Количество на модель:
200266560
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
16

Номер детали на чертеже:

16

Power band

Заводской номер: 002159940 Количество на модель:
002159940
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009106090 Количество на модель:
009106090
19

Номер детали на чертеже:

19

Guard support

Заводской номер: 200204450 Количество на модель:
200204450
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
23

Номер детали на чертеже:

23

Belt guard-front

Заводской номер: 200204360 Количество на модель:
200204360
24

Номер детали на чертеже:

24

Partition-left front

Заводской номер: 200202550 Количество на модель:
200202550
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087140 Количество на модель:
009087140
26

Номер детали на чертеже:

26

Detent edged washer

Заводской номер: 009099290 Количество на модель:
009099290
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009105102 Количество на модель:
009105102
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006620 Количество на модель:
009006620
29

Номер детали на чертеже:

29

Cover

Заводской номер: 002131780 Количество на модель:
002131780
30

Номер детали на чертеже:

30

Belt guard-front

Заводской номер: 002131690 Количество на модель:
002131690
31

Номер детали на чертеже:

31

Cover plate-front

Заводской номер: 002131700 Количество на модель:
002131700
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
33

Номер детали на чертеже:

33

Rubber profile-Id.-no.= 1m

Заводской номер: 009386941 Количество на модель:
009386941
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
35

Номер детали на чертеже:

35

Step plate

Заводской номер: 002177800 Количество на модель:
002177800
36

Номер детали на чертеже:

36

Cover

Заводской номер: 002177790 Количество на модель:
002177790
37

Номер детали на чертеже:

37

Namur sensor Namur M18

Заводской номер: 003023212 Количество на модель:
003023212
38

Номер детали на чертеже:

38

Sensor support

Заводской номер: 200277370 Количество на модель:
200277370
39

Номер детали на чертеже:

39

Belt rest

Заводской номер: 200227420 Количество на модель:
200227420
40

Номер детали на чертеже:

40

Toothwasher

Заводской номер: 900002960 Количество на модель:
900002960
