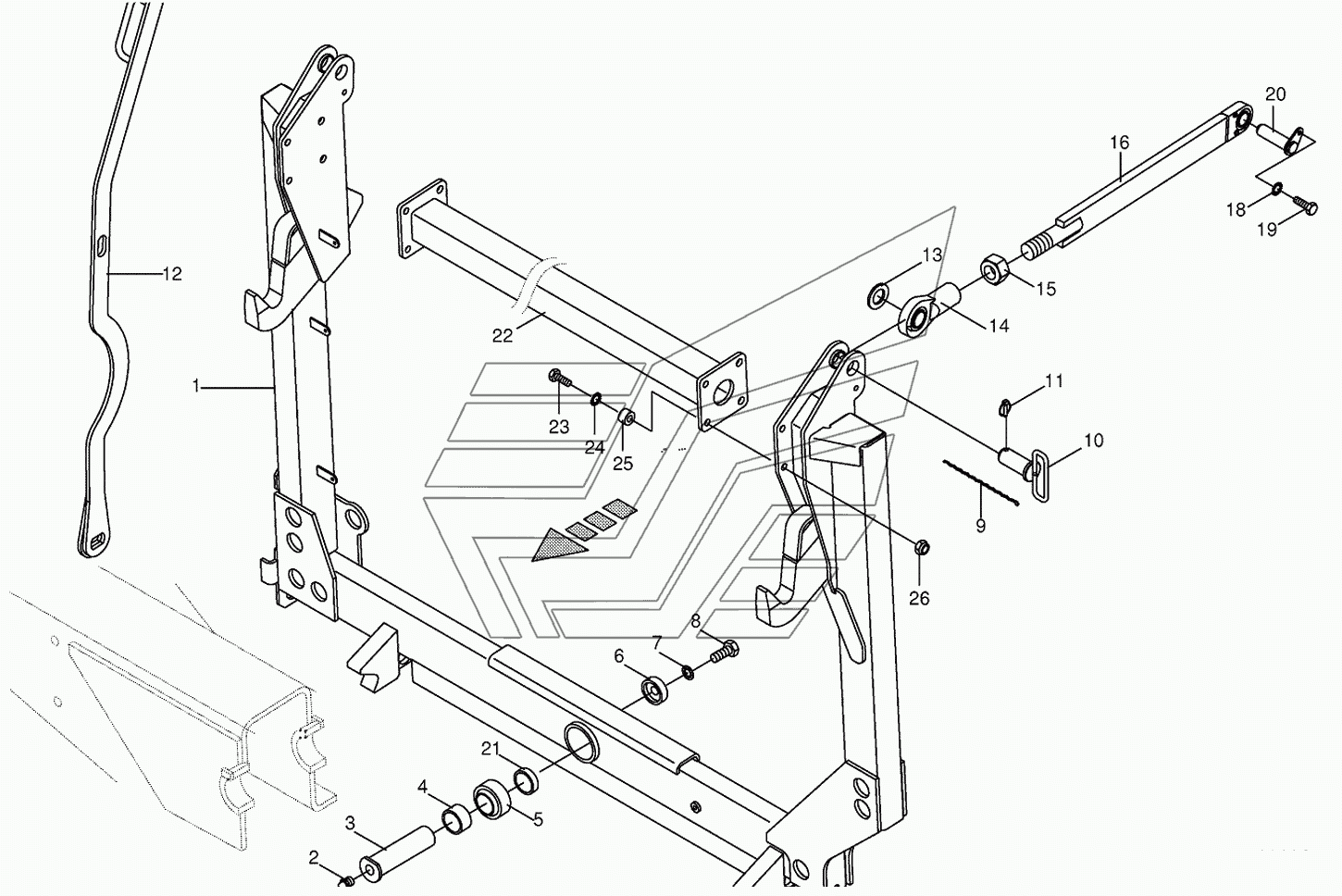

Pivoting frame/linkage BIG-X-500. Каталог 2010г.

Oscillating levers/Tension spring BIG-X-500 Lateral flotation system BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pivoting frame

Заводской номер: 200225921 Количество на модель:
200225921
1

Номер детали на чертеже:

1

Pivoting frame-for tyres 710/

Заводской номер: 200244431 Количество на модель:
200244431
2

Номер детали на чертеже:

2

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
3

Номер детали на чертеже:

3

Bearing bolt

Заводской номер: 002212932 Количество на модель:
002212932
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 002147210 Количество на модель:
002147210
5

Номер детали на чертеже:

5

Radial bearing

Заводской номер: 009347790 Количество на модель:
009347790
6

Номер детали на чертеже:

6

End plate

Заводской номер: 002212951 Количество на модель:
002212951
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
9

Номер детали на чертеже:

9

Chain

Заводской номер: 009226230 Количество на модель:
009226230
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002277412 Количество на модель:
002277412
11

Номер детали на чертеже:

11

Linch pin

Заводской номер: 009170061 Количество на модель:
009170061
12

Номер детали на чертеже:

12

Stop lever

Заводской номер: 200241970 Количество на модель:
200241970
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009105152 Количество на модель:
009105152
14

Номер детали на чертеже:

14

Joint head

Заводской номер: 009347800 Количество на модель:
009347800
15

Номер детали на чертеже:

15

Hex nut

Заводской номер: 009080460 Количество на модель:
009080460
16

Номер детали на чертеже:

16

Coupler

Заводской номер: 002174850 Количество на модель:
002174850
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
20

Номер детали на чертеже:

20

Pin

Заводской номер: 002166770 Количество на модель:
002166770
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 002147200 Количество на модель:
002147200
22

Номер детали на чертеже:

22

Cross arm

Заводской номер: 200225830 Количество на модель:
200225830
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009014502 Количество на модель:
009014502
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
25

Номер детали на чертеже:

25

Spacer bushing

Заводской номер: 003410651 Количество на модель:
003410651
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
