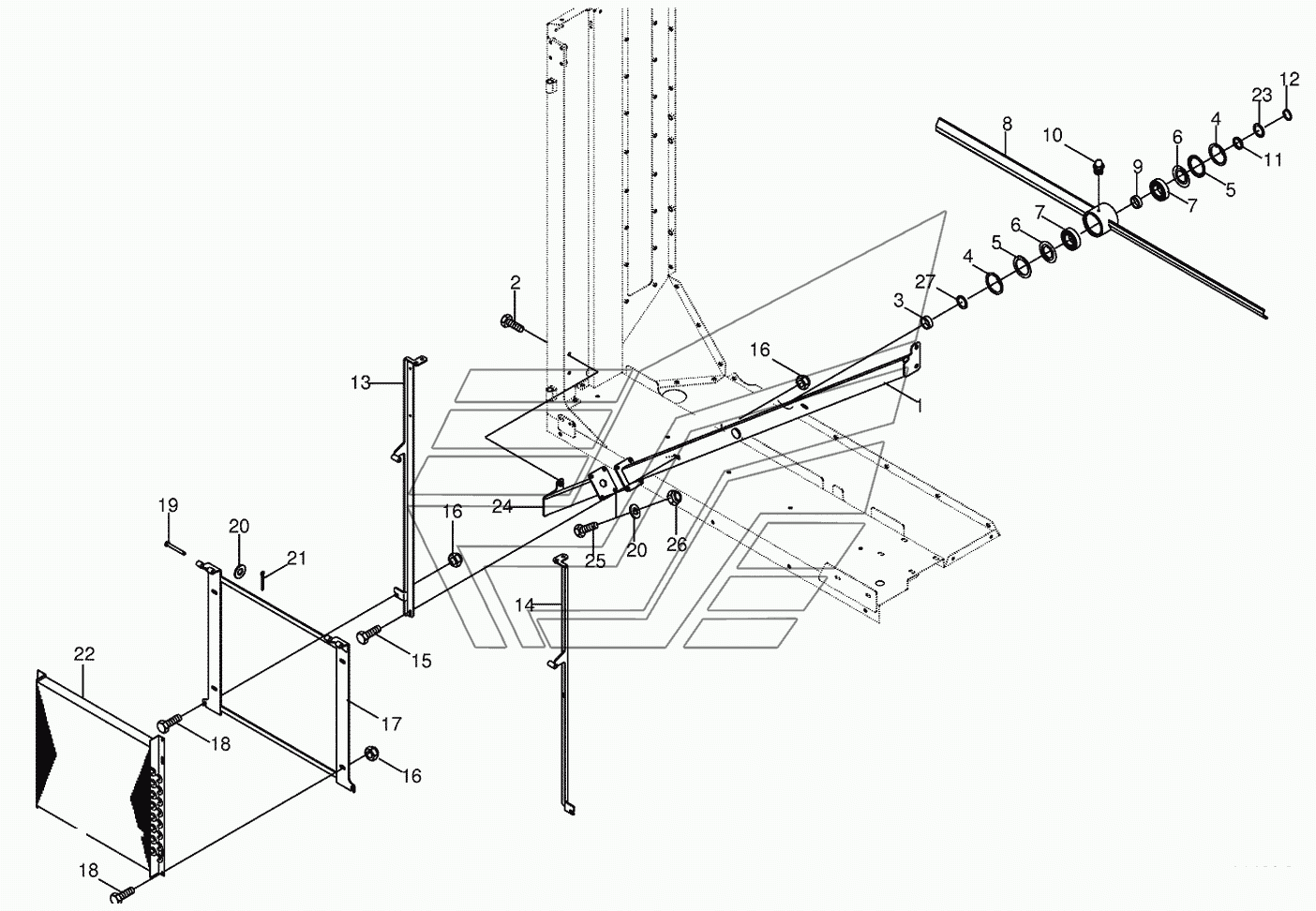

Rotor/Air conditioner mounting BIG-X-500. Каталог 2010г.

Air cleaning equipment BIG-X-500 Sieve drum BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rotor support

Заводской номер: 200215730 Количество на модель:
200215730
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
3

Номер детали на чертеже:

3

Spacer bushing

Заводской номер: 002268543 Количество на модель:
002268543
4

Номер детали на чертеже:

4

Circlip

Заводской номер: 009116730 Количество на модель:
009116730
5

Номер детали на чертеже:

5

Nilos-Spacer ring

Заводской номер: 009370140 Количество на модель:
009370140
6

Номер детали на чертеже:

6

Nilos-ring

Заводской номер: 009370150 Количество на модель:
009370150
7

Номер детали на чертеже:

7

Grooved ball bearing

Заводской номер: 009304670 Количество на модель:
009304670
8

Номер детали на чертеже:

8

Rotor

Заводской номер: 200218790 Количество на модель:
200218790
9

Номер детали на чертеже:

9

Spacer bushing

Заводской номер: 002268532 Количество на модель:
002268532
10

Номер детали на чертеже:

10

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
11

Номер детали на чертеже:

11

Spacer ring

Заводской номер: 002268553 Количество на модель:
002268553
12

Номер детали на чертеже:

12

Circlip

Заводской номер: 009115410 Количество на модель:
009115410
13

Номер детали на чертеже:

13

Absorption rod-right

Заводской номер: 200203320 Количество на модель:
200203320
14

Номер детали на чертеже:

14

Absorption rod-left

Заводской номер: 200203330 Количество на модель:
200203330
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
17

Номер детали на чертеже:

17

Air conditioner mounting

Заводской номер: 002280341 Количество на модель:
002280341
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
19

Номер детали на чертеже:

19

Pin

Заводской номер: 002268441 Количество на модель:
002268441
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009104140 Количество на модель:
009104140
21

Номер детали на чертеже:

21

Cotter pin

Заводской номер: 009120461 Количество на модель:
009120461
22

Номер детали на чертеже:

22

Condenser for air conditioner

Заводской номер: 009401110 Количество на модель:
009401110
23

Номер детали на чертеже:

23

Shim ring

Заводской номер: 009111330 Количество на модель:
009111330
24

Номер детали на чертеже:

24

Strut

Заводской номер: 200215740 Количество на модель:
200215740
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
27

Номер детали на чертеже:

27

Supporting disc

Заводской номер: 009107271 Количество на модель:
009107271
