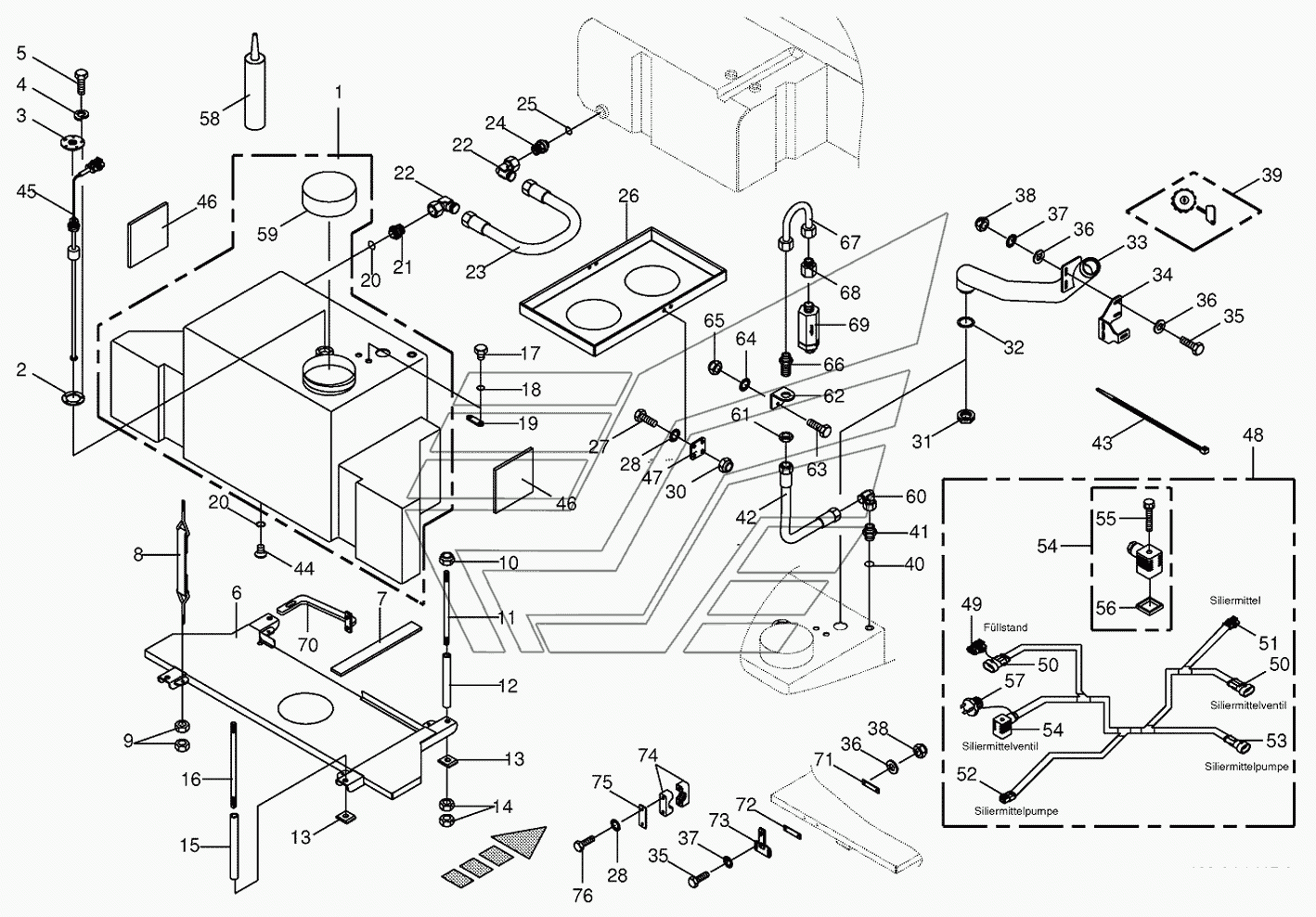

Auxiliary tank BIG-X-500. Каталог 2010г.

Diesel fuel pipe BIG-X-500 Additional tank for silage agent system BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gasket

Заводской номер: 270018470 Количество на модель:
270018470
1

Номер детали на чертеже:

1

Auxiliary tank

Заводской номер: 200201930 Количество на модель:
200201930
2

Номер детали на чертеже:

2

Gasket ring

Заводской номер: 270039651 Количество на модель:
270039651
3

Номер детали на чертеже:

3

Sensor support

Заводской номер: 002132370 Количество на модель:
002132370
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 900005410 Количество на модель:
900005410
6

Номер детали на чертеже:

6

Subsurface

Заводской номер: 200201850 Количество на модель:
200201850
7

Номер детали на чертеже:

7

Rubber coat

Заводской номер: 200201860 Количество на модель:
200201860
8

Номер детали на чертеже:

8

Fabric tape

Заводской номер: 200202010 Количество на модель:
200202010
9

Номер детали на чертеже:

9

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
11

Номер детали на чертеже:

11

Threaded rod

Заводской номер: 200201890 Количество на модель:
200201890
12

Номер детали на чертеже:

12

Spacer tube

Заводской номер: 200201871 Количество на модель:
200201871
13

Номер детали на чертеже:

13

Pressure plate

Заводской номер: 002253441 Количество на модель:
002253441
14

Номер детали на чертеже:

14

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
15

Номер детали на чертеже:

15

Spacer tube

Заводской номер: 200201881 Количество на модель:
200201881
16

Номер детали на чертеже:

16

Threaded rod

Заводской номер: 200201900 Количество на модель:
200201900
17

Номер детали на чертеже:

17

Drain bolt

Заводской номер: 002158050 Количество на модель:
002158050
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 009376370 Количество на модель:
009376370
19

Номер детали на чертеже:

19

Threaded piece

Заводской номер: 002147330 Количество на модель:
002147330
20

Номер детали на чертеже:

20

Rubber seal

Заводской номер: 270065090 Количество на модель:
270065090
21

Номер детали на чертеже:

21

Connection

Заводской номер: 200202230 Количество на модель:
200202230
22

Номер детали на чертеже:

22

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
23

Номер детали на чертеже:

23

Disel hose

Заводской номер: 270059870 Количество на модель:
270059870
25

Номер детали на чертеже:

25

O-ring

Заводской номер: 009538840 Количество на модель:
009538840
26

Номер детали на чертеже:

26

Hose guard

Заводской номер: 200201910 Количество на модель:
200201910
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
30

Номер детали на чертеже:

30

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
31

Номер детали на чертеже:

31

Nut

Заводской номер: 200241250 Количество на модель:
200241250
32

Номер детали на чертеже:

32

Gasket

Заводской номер: 200241240 Количество на модель:
200241240
33

Номер детали на чертеже:

33

Filler pipe

Заводской номер: 200241170 Количество на модель:
200241170
34

Номер детали на чертеже:

34

Retainer

Заводской номер: 200241270 Количество на модель:
200241270
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009002641 Количество на модель:
009002641
36

Номер детали на чертеже:

36

Washer

Заводской номер: 009106030 Количество на модель:
009106030
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
38

Номер детали на чертеже:

38

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
39

Номер детали на чертеже:

39

Tank cap

Заводской номер: 200234280 Количество на модель:
200234280
40

Номер детали на чертеже:

40

Gasket ring

Заводской номер: 009377270 Количество на модель:
009377270
41

Номер детали на чертеже:

41

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
42

Номер детали на чертеже:

42

High pressure hose line

Заводской номер: 270044150 Количество на модель:
270044150
43

Номер детали на чертеже:

43

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
44

Номер детали на чертеже:

44

Screw plug

Заводской номер: 002147320 Количество на модель:
002147320
45

Номер детали на чертеже:

45

Level sensor

Заводской номер: 200805590 Количество на модель:
200805590
46

Номер детали на чертеже:

46

Rubber plate

Заводской номер: 002150500 Количество на модель:
002150500
47

Номер детали на чертеже:

47

Spacer plate

Заводской номер: 200215430 Количество на модель:
200215430
48

Номер детали на чертеже:

48

Wiring harness

Заводской номер: 200803620 Количество на модель:
200803620
49

Номер детали на чертеже:

49

Blind bushing plug-3-pole

Заводской номер: 003029670 Количество на модель:
003029670
50

Номер детали на чертеже:

50

Coupling socket-3-pole

Заводской номер: 003023550 Количество на модель:
003023550
51

Номер детали на чертеже:

51

Plug-3-pole

Заводской номер: 003023520 Количество на модель:
003023520
52

Номер детали на чертеже:

52

Plug-2-pole

Заводской номер: 003033160 Количество на модель:
003033160
53

Номер детали на чертеже:

53

Coupling socket-2-pole

Заводской номер: 003023560 Количество на модель:
003023560
54

Номер детали на чертеже:

54

Valve plug with LED

Заводской номер: 003019870 Количество на модель:
003019870
55

Номер детали на чертеже:

55

Screw with straight-line curls

Заводской номер: 003021820 Количество на модель:
003021820
56

Номер детали на чертеже:

56

Gasket

Заводской номер: 003011860 Количество на модель:
003011860
57

Номер детали на чертеже:

57

Connector plug-2-pole

Заводской номер: 003020050 Количество на модель:
003020050
58

Номер детали на чертеже:

58

Gluten

Заводской номер: 003037740 Количество на модель:
003037740
59

Номер детали на чертеже:

59

Tank cap

Заводской номер: 270022060 Количество на модель:
270022060
60

Номер детали на чертеже:

60

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
61

Номер детали на чертеже:

61

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
62

Номер детали на чертеже:

62

Supporting angle

Заводской номер: 200244570 Количество на модель:
200244570
63

Номер детали на чертеже:

63

Hex head bolt

Заводской номер: 009010040 Количество на модель:
009010040
64

Номер детали на чертеже:

64

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
65

Номер детали на чертеже:

65

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
66

Номер детали на чертеже:

66

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
67

Номер детали на чертеже:

67

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244580 Количество на модель:
200244580
68

Номер детали на чертеже:

68

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
69

Номер детали на чертеже:

69

High pressure filter

Заводской номер: 009191690 Количество на модель:
009191690
70

Номер детали на чертеже:

70

Hose support

Заводской номер: 200267590 Количество на модель:
200267590
71

Номер детали на чертеже:

71

Stiffener

Заводской номер: 200246700 Количество на модель:
200246700
72

Номер детали на чертеже:

72

Spacer plate

Заводской номер: 200246710 Количество на модель:
200246710
72

Номер детали на чертеже:

72

Spacer plate

Заводской номер: 200246720 Количество на модель:
200246720
72

Номер детали на чертеже:

72

Spacer plate

Заводской номер: 200246730 Количество на модель:
200246730
73

Номер детали на чертеже:

73

Hose support

Заводской номер: 200267610 Количество на модель:
200267610
74

Номер детали на чертеже:

74

Tube clamp -2 halves

Заводской номер: 270040150 Количество на модель:
270040150
75

Номер детали на чертеже:

75

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
76

Номер детали на чертеже:

76

Hex head bolt

Заводской номер: 009016021 Количество на модель:
009016021
