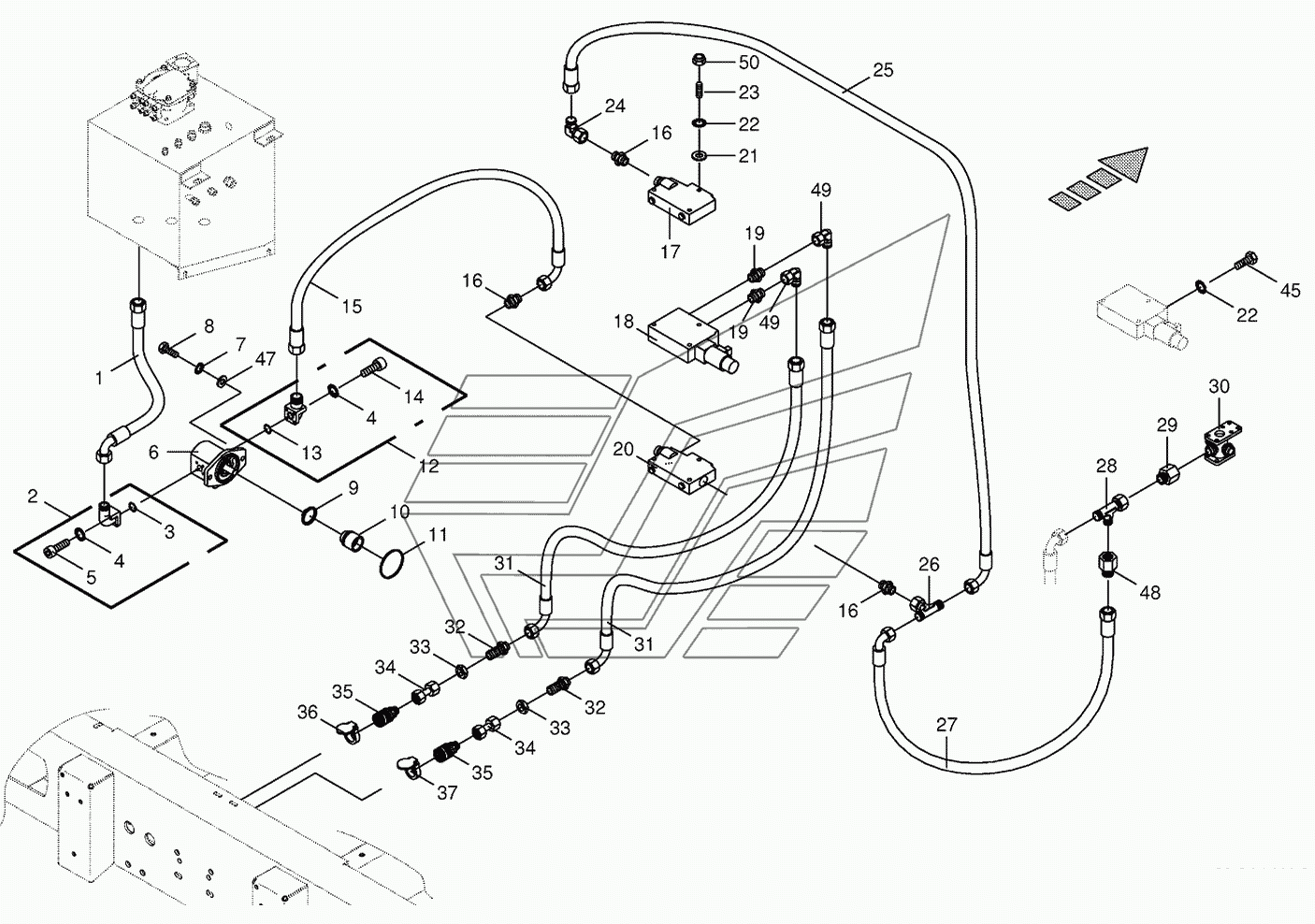

Hydraulics-additive connection back BIG-X-500. Каталог 2010г.

Lines main clutch BIG-X-500 Additive connection for trailer BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270067650 Количество на модель:
270067650

Номер детали на чертеже:

Protective cap

Заводской номер: 270066660 Количество на модель:
270066660

Номер детали на чертеже:

Nozzle disc cap

Заводской номер: 270066640 Количество на модель:
270066640

Номер детали на чертеже:

Control solenoid

Заводской номер: 009191160 Количество на модель:
009191160

Номер детали на чертеже:

Repairing sets

Заводской номер: 009191800 Количество на модель:
009191800

Номер детали на чертеже:

Sealing set

Заводской номер: 009208320 Количество на модель:
009208320
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009198590 Количество на модель:
009198590
2

Номер детали на чертеже:

2

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
5

Номер детали на чертеже:

5

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
5

Номер детали на чертеже:

5

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
6

Номер детали на чертеже:

6

Pump

Заводской номер: 270020050 Количество на модель:
270020050
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
9

Номер детали на чертеже:

9

Circlip

Заводской номер: 009115100 Количество на модель:
009115100
10

Номер детали на чертеже:

10

Adapter

Заводской номер: 200269360 Количество на модель:
200269360
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009376111 Количество на модель:
009376111
12

Номер детали на чертеже:

12

Flange connection

Заводской номер: 009197560 Количество на модель:
009197560
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 009376290 Количество на модель:
009376290
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009030491 Количество на модель:
009030491
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 009200030 Количество на модель:
009200030
16

Номер детали на чертеже:

16

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
17

Номер детали на чертеже:

17

End plate

Заводской номер: 009208210 Количество на модель:
009208210
18

Номер детали на чертеже:

18

Directional-control valve

Заводской номер: 009190120 Количество на модель:
009190120
19

Номер детали на чертеже:

19

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
20

Номер детали на чертеже:

20

Connecting plate

Заводской номер: 009208010 Количество на модель:
009208010
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009106030 Количество на модель:
009106030
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
23

Номер детали на чертеже:

23

Threaded rod

Заводской номер: 900005450 Количество на модель:
900005450
24

Номер детали на чертеже:

24

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
26

Номер детали на чертеже:

26

T connector

Заводской номер: 009209500 Количество на модель:
009209500
27

Номер детали на чертеже:

27

High pressure hose line

Заводской номер: 009215500 Количество на модель:
009215500
28

Номер детали на чертеже:

28

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
29

Номер детали на чертеже:

29

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
30

Номер детали на чертеже:

30

Collector-radiator

Заводской номер: 002147600 Количество на модель:
002147600
31

Номер детали на чертеже:

31

High pressure hose line

Заводской номер: 009200930 Количество на модель:
009200930
32

Номер детали на чертеже:

32

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
33

Номер детали на чертеже:

33

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
34

Номер детали на чертеже:

34

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
35

Номер детали на чертеже:

35

Sleeve

Заводской номер: 009211300 Количество на модель:
009211300
36

Номер детали на чертеже:

36

Cover-blue

Заводской номер: 009166020 Количество на модель:
009166020
37

Номер детали на чертеже:

37

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
47

Номер детали на чертеже:

47

Washer

Заводской номер: 009105061 Количество на модель:
009105061
48

Номер детали на чертеже:

48

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
49

Номер детали на чертеже:

49

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
50

Номер детали на чертеже:

50

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
