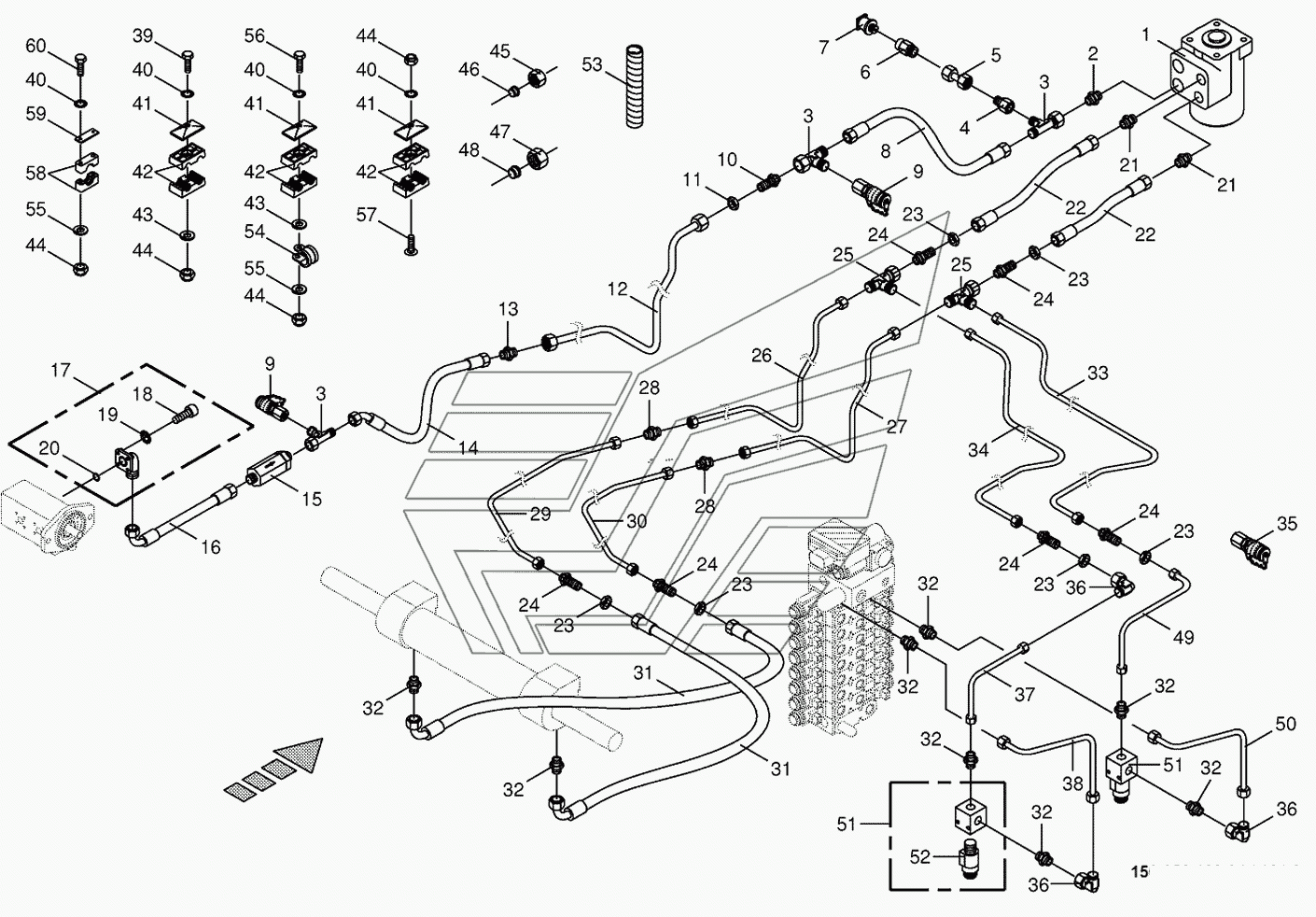

Hydraulic steering system BIG-X-500. Каталог 2010г.

Valve block with support-work hydraulics BIG-X-500 Hydraulic brakes BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009191750 Количество на модель:
009191750
1

Номер детали на чертеже:

1

Steering valve

Заводской номер: 002315751 Количество на модель:
002315751
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
3

Номер детали на чертеже:

3

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
4

Номер детали на чертеже:

4

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
5

Номер детали на чертеже:

5

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
6

Номер детали на чертеже:

6

Unscrewing connection

Заводской номер: 009199550 Количество на модель:
009199550
7

Номер детали на чертеже:

7

Pressure sensor

Заводской номер: 003026470 Количество на модель:
003026470
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009210352 Количество на модель:
009210352
9

Номер детали на чертеже:

9

Connector f.mini-test equipm.

Заводской номер: 009208690 Количество на модель:
009208690
10

Номер детали на чертеже:

10

Straight 2-way connector

Заводской номер: 009212500 Количество на модель:
009212500
11

Номер детали на чертеже:

11

Hex nut-low form

Заводской номер: 009210741 Количество на модель:
009210741
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244720 Количество на модель:
200244720
13

Номер детали на чертеже:

13

Connector

Заводской номер: 009210531 Количество на модель:
009210531
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270038430 Количество на модель:
270038430
15

Номер детали на чертеже:

15

High pressure filter

Заводской номер: 009191690 Количество на модель:
009191690
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 009209822 Количество на модель:
009209822
17

Номер детали на чертеже:

17

Flange connection

Заводской номер: 009197560 Количество на модель:
009197560
18

Номер детали на чертеже:

18

Allen screw

Заводской номер: 009030491 Количество на модель:
009030491
18

Номер детали на чертеже:

18

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
20

Номер детали на чертеже:

20

O-ring

Заводской номер: 009376290 Количество на модель:
009376290
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 009196021 Количество на модель:
009196021
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 009210161 Количество на модель:
009210161
23

Номер детали на чертеже:

23

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
24

Номер детали на чертеже:

24

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
25

Номер детали на чертеже:

25

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206060 Количество на модель:
200206060
27

Номер детали на чертеже:

27

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206070 Количество на модель:
200206070
28

Номер детали на чертеже:

28

Connector

Заводской номер: 009210541 Количество на модель:
009210541
29

Номер детали на чертеже:

29

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206080 Количество на модель:
200206080
30

Номер детали на чертеже:

30

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206090 Количество на модель:
200206090
31

Номер детали на чертеже:

31

High pressure hose line

Заводской номер: 270071110 Количество на модель:
270071110
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200207190 Количество на модель:
200207190
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200207180 Количество на модель:
200207180
35

Номер детали на чертеже:

35

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
36

Номер детали на чертеже:

36

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
37

Номер детали на чертеже:

37

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217660 Количество на модель:
200217660
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217670 Количество на модель:
200217670
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010092 Количество на модель:
009010092
40

Номер детали на чертеже:

40

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
41

Номер детали на чертеже:

41

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
42

Номер детали на чертеже:

42

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
42

Номер детали на чертеже:

42

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009106030 Количество на модель:
009106030
44

Номер детали на чертеже:

44

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
45

Номер детали на чертеже:

45

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
46

Номер детали на чертеже:

46

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
47

Номер детали на чертеже:

47

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
48

Номер детали на чертеже:

48

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
49

Номер детали на чертеже:

49

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217650 Количество на модель:
200217650
50

Номер детали на чертеже:

50

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217750 Количество на модель:
200217750
51

Номер детали на чертеже:

51

2/2-way seated valve

Заводской номер: 002203601 Количество на модель:
002203601
52

Номер детали на чертеже:

52

2/2-way seated valve

Заводской номер: 009191760 Количество на модель:
009191760
53

Номер детали на чертеже:

53

Spiral strip-Id.-no.= 1m

Заводской номер: 270046020 Количество на модель:
270046020
53

Номер детали на чертеже:

53

Spiral strip-Id.-no.= 1m

Заводской номер: 009404780 Количество на модель:
009404780
54

Номер детали на чертеже:

54

Tube clip w. rubber

Заводской номер: 009240620 Количество на модель:
009240620
55

Номер детали на чертеже:

55

Washer

Заводской номер: 009104130 Количество на модель:
009104130
56

Номер детали на чертеже:

56

Hex head bolt

Заводской номер: 009010100 Количество на модель:
009010100
57

Номер детали на чертеже:

57

Coach bolt

Заводской номер: 009048171 Количество на модель:
009048171
58

Номер детали на чертеже:

58

Tube clamp-2 halves

Заводской номер: 009251531 Количество на модель:
009251531
59

Номер детали на чертеже:

59

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
60

Номер детали на чертеже:

60

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
