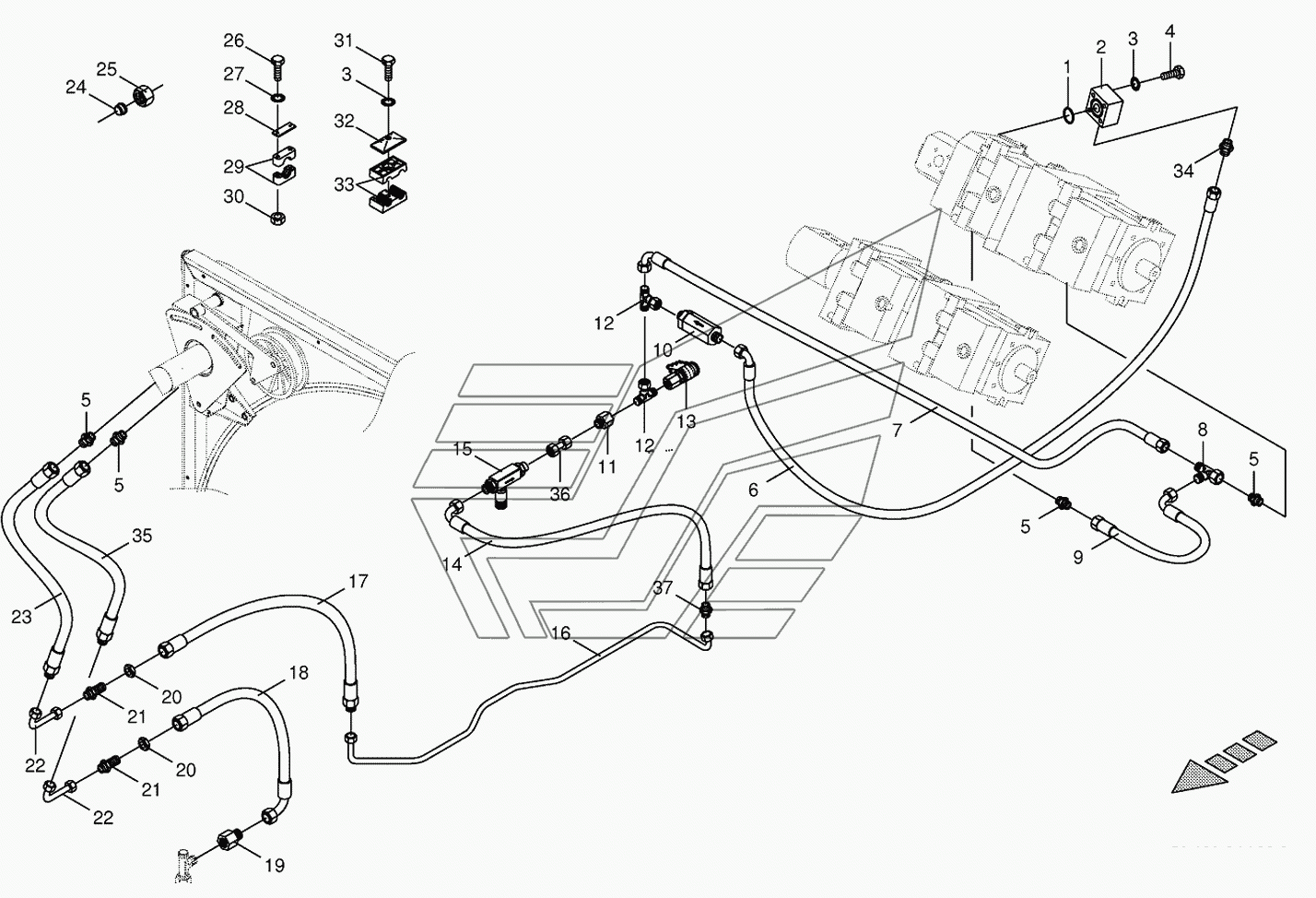

Charge pressure lines-back BIG-X-500. Каталог 2010г.

Hydraulics-front attachment/feed rollers BIG-X-500 Valve block with support-work hydraulics BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-ring

Заводской номер: 009375050 Количество на модель:
009375050
2

Номер детали на чертеже:

2

Connecting flange

Заводской номер: 002286601 Количество на модель:
002286601
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 270038580 Количество на модель:
270038580
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 270024480 Количество на модель:
270024480
8

Номер детали на чертеже:

8

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 270003310 Количество на модель:
270003310
10

Номер детали на чертеже:

10

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
11

Номер детали на чертеже:

11

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
12

Номер детали на чертеже:

12

T connector

Заводской номер: 900000320 Количество на модель:
900000320
13

Номер детали на чертеже:

13

Connector f.mini-test equipm.

Заводской номер: 009196960 Количество на модель:
009196960
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270038460 Количество на модель:
270038460
15

Номер детали на чертеже:

15

One-way restrictor

Заводской номер: 002296100 Количество на модель:
002296100
16

Номер детали на чертеже:

16

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206510 Количество на модель:
200206510
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 009210301 Количество на модель:
009210301
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 009200950 Количество на модель:
009200950
19

Номер детали на чертеже:

19

Reducer fitting

Заводской номер: 009199240 Количество на модель:
009199240
20

Номер детали на чертеже:

20

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
21

Номер детали на чертеже:

21

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
22

Номер детали на чертеже:

22

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206500 Количество на модель:
200206500
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 270039190 Количество на модель:
270039190
24

Номер детали на чертеже:

24

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
25

Номер детали на чертеже:

25

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009010060 Количество на модель:
009010060
27

Номер детали на чертеже:

27

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
28

Номер детали на чертеже:

28

Cover plate

Заводской номер: 009251450 Количество на модель:
009251450
29

Номер детали на чертеже:

29

Tube clamp-2 halves

Заводской номер: 009251021 Количество на модель:
009251021
30

Номер детали на чертеже:

30

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
32

Номер детали на чертеже:

32

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
33

Номер детали на чертеже:

33

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
35

Номер детали на чертеже:

35

High pressure hose line

Заводской номер: 270039250 Количество на модель:
270039250
36

Номер детали на чертеже:

36

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
37

Номер детали на чертеже:

37

Connector

Заводской номер: 009210541 Количество на модель:
009210541
