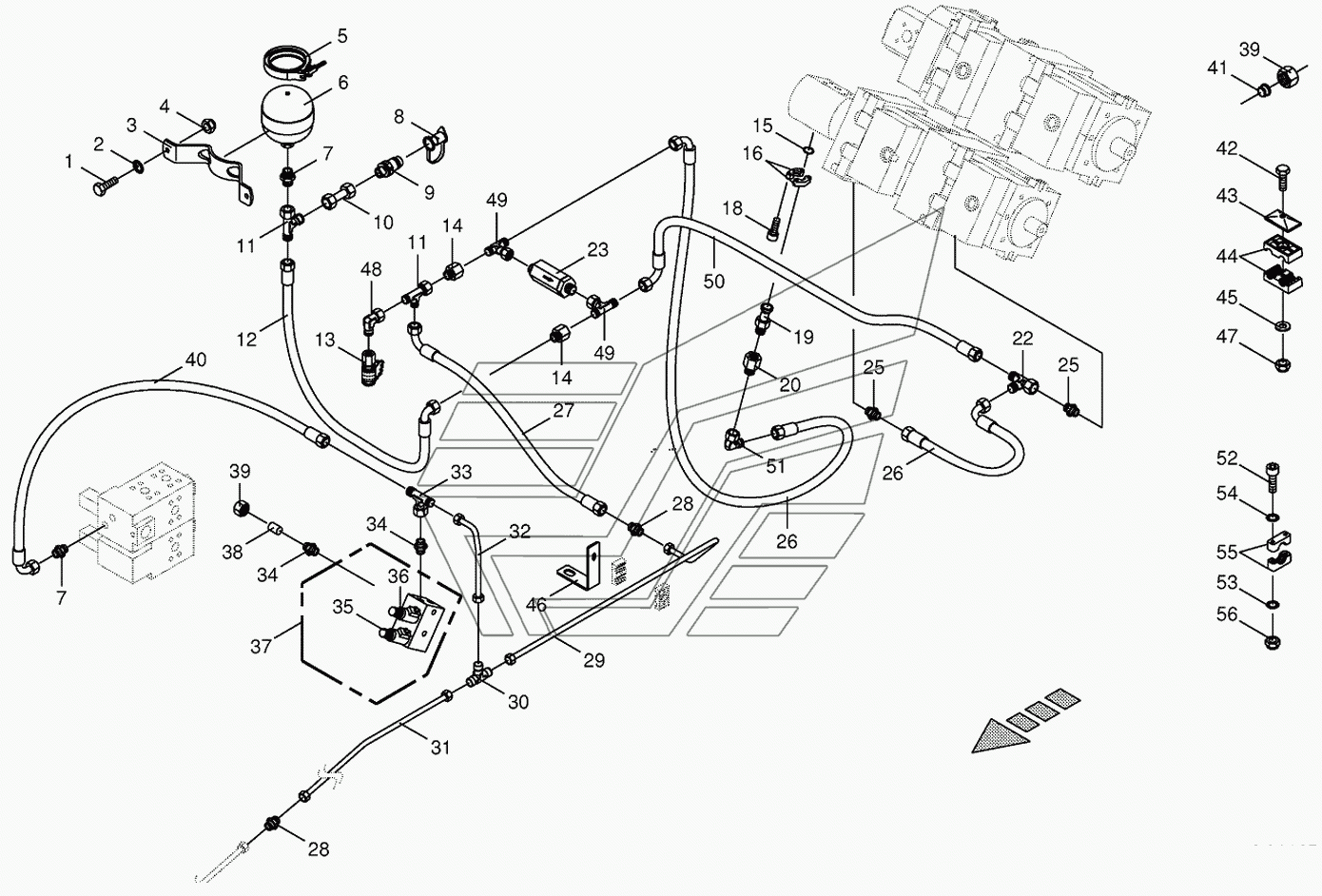

Charge pressure lines-back BIG-X-500. Каталог 2010г.

Charge pressure lines-front BIG-X-500 Hydraulics-front attachment/feed rollers BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
3

Номер детали на чертеже:

3

Accumulator support

Заводской номер: 002312090 Количество на модель:
002312090
4

Номер детали на чертеже:

4

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
5

Номер детали на чертеже:

5

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
6

Номер детали на чертеже:

6

Pressure accumulator

Заводской номер: 009196070 Количество на модель:
009196070
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
8

Номер детали на чертеже:

8

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
9

Номер детали на чертеже:

9

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
10

Номер детали на чертеже:

10

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
11

Номер детали на чертеже:

11

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
12

Номер детали на чертеже:

12

High pressure hose line

Заводской номер: 270003320 Количество на модель:
270003320
13

Номер детали на чертеже:

13

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
14

Номер детали на чертеже:

14

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
15

Номер детали на чертеже:

15

Flange gasket

Заводской номер: 270039240 Количество на модель:
270039240
16

Номер детали на чертеже:

16

SAE-flange section-2 halves

Заводской номер: 009208571 Количество на модель:
009208571
18

Номер детали на чертеже:

18

Allen screw

Заводской номер: 009031082 Количество на модель:
009031082
19

Номер детали на чертеже:

19

SAE-flange adapter

Заводской номер: 270000710 Количество на модель:
270000710
20

Номер детали на чертеже:

20

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
22

Номер детали на чертеже:

22

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
23

Номер детали на чертеже:

23

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
26

Номер детали на чертеже:

26

High pressure hose line

Заводской номер: 270003310 Количество на модель:
270003310
27

Номер детали на чертеже:

27

High pressure hose line

Заводской номер: 009212570 Количество на модель:
009212570
28

Номер детали на чертеже:

28

Connector

Заводской номер: 009210541 Количество на модель:
009210541
29

Номер детали на чертеже:

29

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244820 Количество на модель:
200244820
30

Номер детали на чертеже:

30

T connector

Заводской номер: 009210711 Количество на модель:
009210711
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206460 Количество на модель:
200206460
32

Номер детали на чертеже:

32

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244740 Количество на модель:
200244740
33

Номер детали на чертеже:

33

T-connector

Заводской номер: 009210771 Количество на модель:
009210771
34

Номер детали на чертеже:

34

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
35

Номер детали на чертеже:

35

Pressure regulator-cpl.

Заводской номер: 009191411 Количество на модель:
009191411
36

Номер детали на чертеже:

36

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
37

Номер детали на чертеже:

37

Valve block

Заводской номер: 009191261 Количество на модель:
009191261
38

Номер детали на чертеже:

38

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель:
009193000
39

Номер детали на чертеже:

39

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009014121 Количество на модель:
009014121
43

Номер детали на чертеже:

43

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
45

Номер детали на чертеже:

45

Washer

Заводской номер: 009104111 Количество на модель:
009104111
46

Номер детали на чертеже:

46

Clamp holder

Заводской номер: 200245030 Количество на модель:
200245030
47

Номер детали на чертеже:

47

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
48

Номер детали на чертеже:

48

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
49

Номер детали на чертеже:

49

T connector

Заводской номер: 900000320 Количество на модель:
900000320
50

Номер детали на чертеже:

50

High pressure hose line

Заводской номер: 009201160 Количество на модель:
009201160
51

Номер детали на чертеже:

51

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
52

Номер детали на чертеже:

52

Allen screw

Заводской номер: 009031500 Количество на модель:
009031500
53

Номер детали на чертеже:

53

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
54

Номер детали на чертеже:

54

Detent edged washer

Заводской номер: 009099110 Количество на модель:
009099110
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251640 Количество на модель:
009251640
56

Номер детали на чертеже:

56

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
