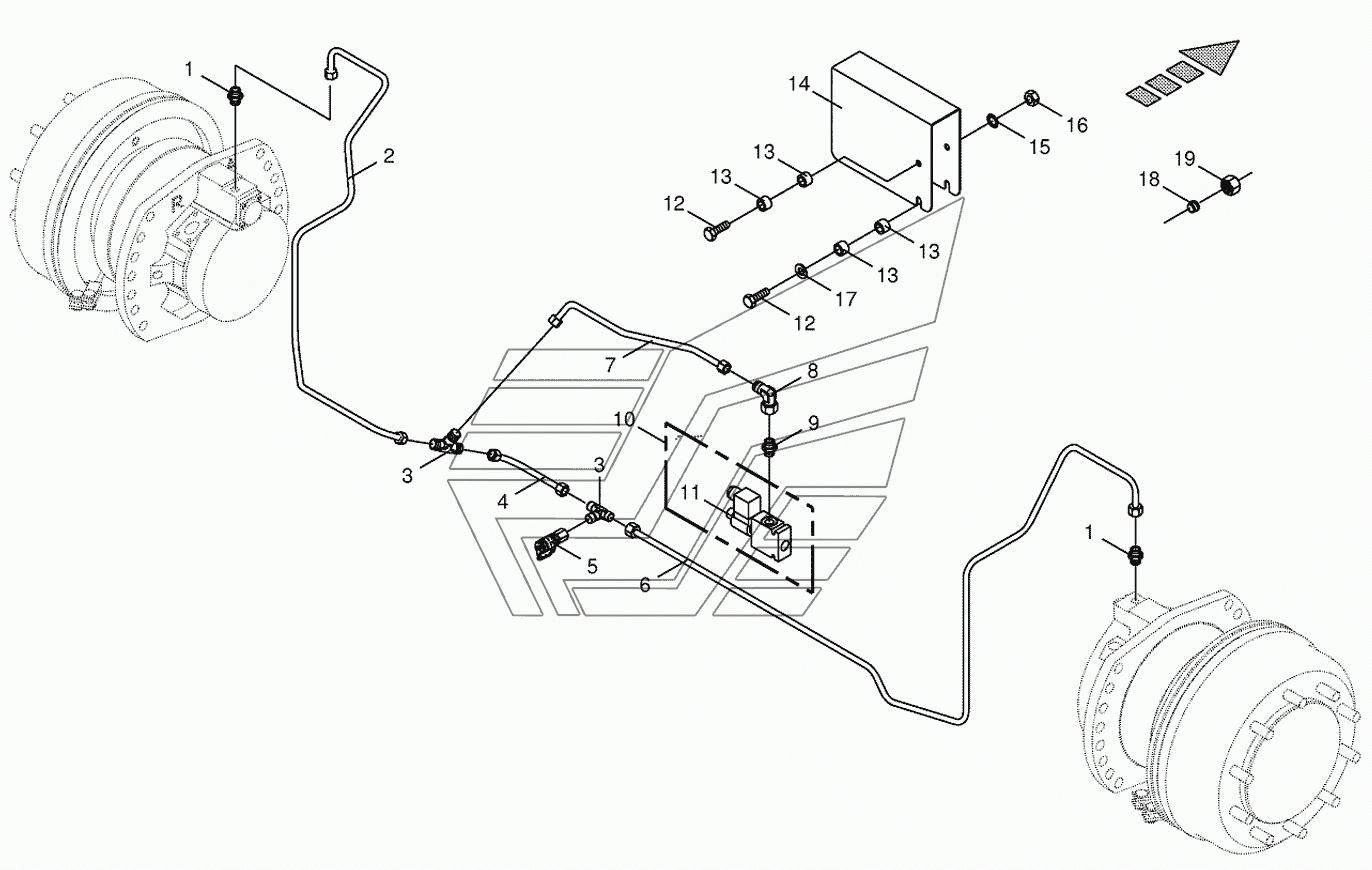

Hydraulics-speed range shifting BIG-X-500. Каталог 2010г.

Oil leckage pipes/return lines-front BIG-X-500 Oil leckage pipes/return lines-back BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244680 Количество на модель:
200244680
3

Номер детали на чертеже:

3

T connector

Заводской номер: 009210711 Количество на модель:
009210711
4

Номер детали на чертеже:

4

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244690 Количество на модель:
200244690
5

Номер детали на чертеже:

5

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206280 Количество на модель:
200206280
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244700 Количество на модель:
200244700
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
10

Номер детали на чертеже:

10

3/2-Diverter vave bloc

Заводской номер: 009190340 Количество на модель:
009190340
11

Номер детали на чертеже:

11

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009010342 Количество на модель:
009010342
13

Номер детали на чертеже:

13

Spacer tube

Заводской номер: 002762021 Количество на модель:
002762021
14

Номер детали на чертеже:

14

Guard plate

Заводской номер: 003601970 Количество на модель:
003601970
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009104130 Количество на модель:
009104130
18

Номер детали на чертеже:

18

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
19

Номер детали на чертеже:

19

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
