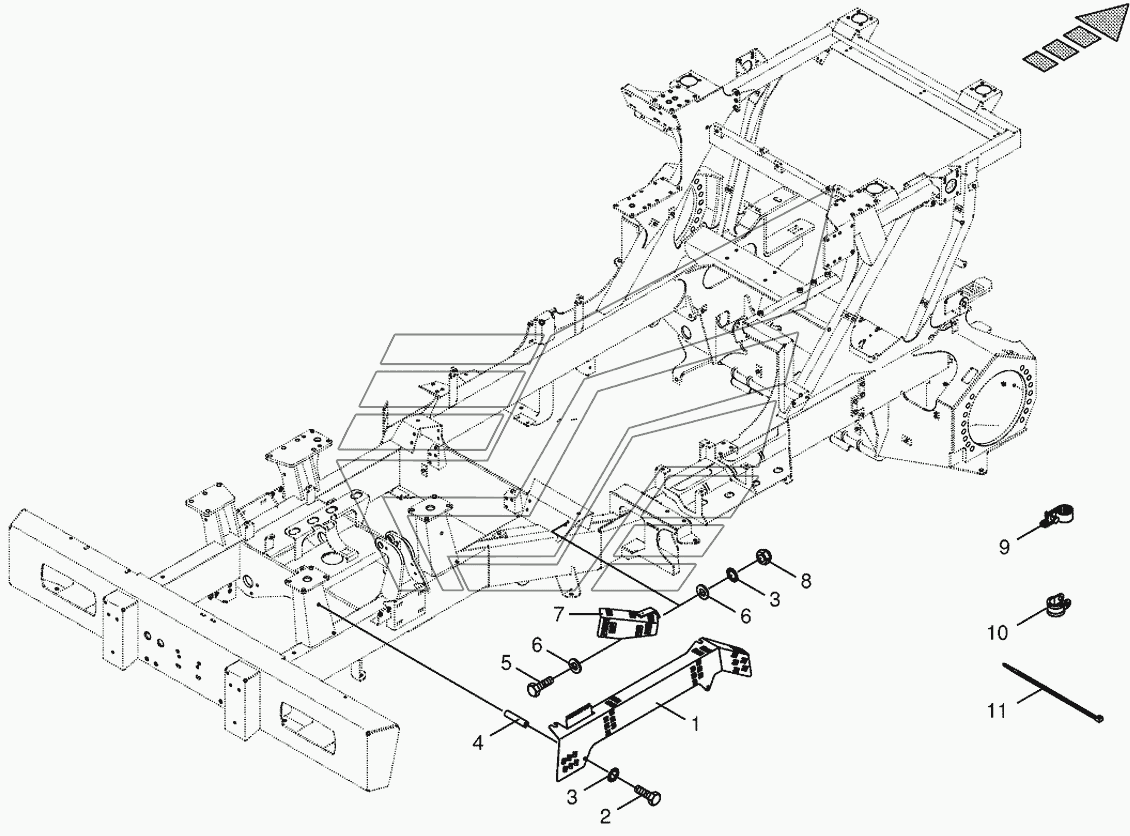

Wiring harness fastening BIG-X-500. Каталог 2010г.

Evaporator BIG-X-500 Wiring harness-control box BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
9
9
9
10
10
11
11
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable support

Заводской номер: 200233260 Количество на модель:
200233260
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009010731 Количество на модель:
009010731
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
4

Номер детали на чертеже:

4

Spacer tube

Заводской номер: 002408471 Количество на модель:
002408471
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009104140 Количество на модель:
009104140
7

Номер детали на чертеже:

7

Cable support

Заводской номер: 200233210 Количество на модель:
200233210
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
9

Номер детали на чертеже:

9

Screwless corrugatend tube

Заводской номер: 009240710 Количество на модель:
009240710
9

Номер детали на чертеже:

9

Screwless corrugatend tube

Заводской номер: 009240700 Количество на модель:
009240700
9

Номер детали на чертеже:

9

Screwless corrugatend tube

Заводской номер: 009240690 Количество на модель:
009240690
9

Номер детали на чертеже:

9

Screwless corrugatend tube

Заводской номер: 009240680 Количество на модель:
009240680
10

Номер детали на чертеже:

10

Tube clip w. rubber

Заводской номер: 009240610 Количество на модель:
009240610
10

Номер детали на чертеже:

10

Tube clip w. rubber

Заводской номер: 009240620 Количество на модель:
009240620
11

Номер детали на чертеже:

11

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
11

Номер детали на чертеже:

11

Cable band

Заводской номер: 009226722 Количество на модель:
009226722
11

Номер детали на чертеже:

11

Cable band

Заводской номер: 009226731 Количество на модель:
009226731
