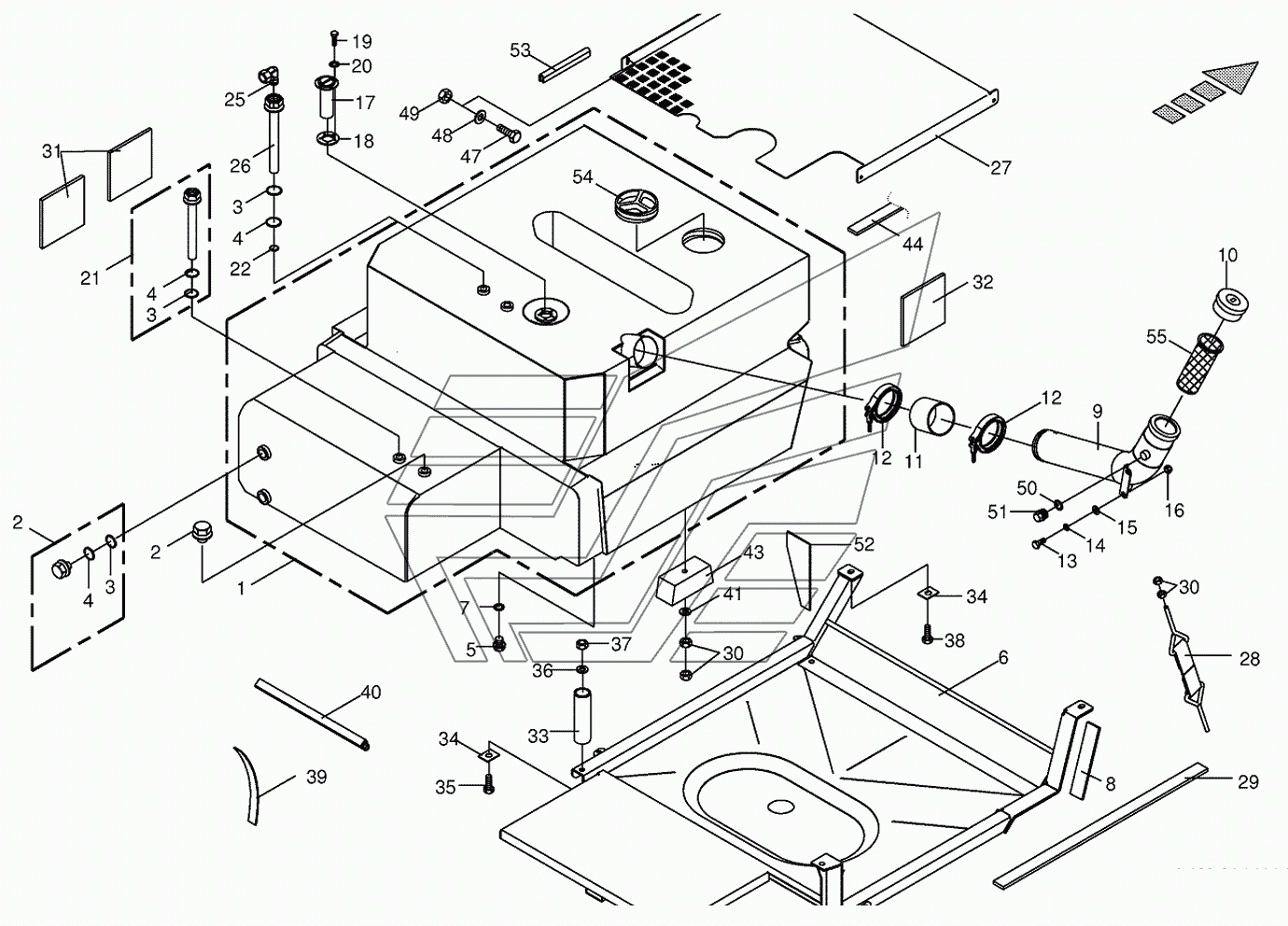

Diesel fuel tank BIG-X-500. Каталог 2010г.

Gear molasses pump BIG-X-500 Diesel fuel tank BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Diesel tank

Заводской номер: 003509951 Количество на модель:
003509951
2

Номер детали на чертеже:

2

Screw plug

Заводской номер: 002158020 Количество на модель:
002158020
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009375250 Количество на модель:
009375250
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009376340 Количество на модель:
009376340
5

Номер детали на чертеже:

5

Drain bolt

Заводской номер: 002158050 Количество на модель:
002158050
6

Номер детали на чертеже:

6

Tank support

Заводской номер: 002169170 Количество на модель:
002169170
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 009376370 Количество на модель:
009376370
8

Номер детали на чертеже:

8

Rubber plate

Заводской номер: 002274632 Количество на модель:
002274632
9

Номер детали на чертеже:

9

Filler neck

Заводской номер: 002169761 Количество на модель:
002169761
10

Номер детали на чертеже:

10

Oil tank filler cap

Заводской номер: 009401230 Количество на модель:
009401230
11

Номер детали на чертеже:

11

Tank lug collar

Заводской номер: 200236470 Количество на модель:
200236470
12

Номер детали на чертеже:

12

Joint bolt-hose clamp

Заводской номер: 009240400 Количество на модель:
009240400
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009104130 Количество на модель:
009104130
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
17

Номер детали на чертеже:

17

Sender plunging tube

Заводской номер: 002280071 Количество на модель:
002280071
18

Номер детали на чертеже:

18

Rubber seal

Заводской номер: 270039650 Количество на модель:
270039650
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 900005410 Количество на модель:
900005410
20

Номер детали на чертеже:

20

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
21

Номер детали на чертеже:

21

Return port

Заводской номер: 002169571 Количество на модель:
002169571
22

Номер детали на чертеже:

22

Gasket ring

Заводской номер: 009377420 Количество на модель:
009377420
25

Номер детали на чертеже:

25

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
26

Номер детали на чертеже:

26

Flow connexion

Заводской номер: 002169612 Количество на модель:
002169612
27

Номер детали на чертеже:

27

Tank cover

Заводской номер: 200214790 Количество на модель:
200214790
28

Номер детали на чертеже:

28

Tension band

Заводской номер: 002169011 Количество на модель:
002169011
29

Номер детали на чертеже:

29

Rubber plate-below

Заводской номер: 002274612 Количество на модель:
002274612
30

Номер детали на чертеже:

30

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
31

Номер детали на чертеже:

31

Rubber plate

Заводской номер: 002150500 Количество на модель:
002150500
32

Номер детали на чертеже:

32

Rubber plate

Заводской номер: 002150300 Количество на модель:
002150300
33

Номер детали на чертеже:

33

Spacer tube

Заводской номер: 002169651 Количество на модель:
002169651
33

Номер детали на чертеже:

33

Spacer tube

Заводской номер: 002169661 Количество на модель:
002169661
34

Номер детали на чертеже:

34

Pressure plate

Заводской номер: 002253440 Количество на модель:
002253440
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009002220 Количество на модель:
009002220
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009014920 Количество на модель:
009014920
36

Номер детали на чертеже:

36

Washer

Заводской номер: 009103620 Количество на модель:
009103620
37

Номер детали на чертеже:

37

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009011321 Количество на модель:
009011321
39

Номер детали на чертеже:

39

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009401220 Количество на модель:
009401220
40

Номер детали на чертеже:

40

Rubber profile-Id.-no.= 1m

Заводской номер: 009386941 Количество на модель:
009386941
41

Номер детали на чертеже:

41

Washer

Заводской номер: 009103530 Количество на модель:
009103530
43

Номер детали на чертеже:

43

Clamping block

Заводской номер: 002158860 Количество на модель:
002158860
44

Номер детали на чертеже:

44

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
47

Номер детали на чертеже:

47

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
48

Номер детали на чертеже:

48

Washer

Заводской номер: 009105061 Количество на модель:
009105061
49

Номер детали на чертеже:

49

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
50

Номер детали на чертеже:

50

Gasket ring

Заводской номер: 009377270 Количество на модель:
009377270
51

Номер детали на чертеже:

51

Screw plug

Заводской номер: 009060101 Количество на модель:
009060101
52

Номер детали на чертеже:

52

Rubber plate-front

Заводской номер: 200204720 Количество на модель:
200204720
53

Номер детали на чертеже:

53

Edge protection-Id.-no.= 1m

Заводской номер: 009251110 Количество на модель:
009251110
54

Номер детали на чертеже:

54

Expurgatorial cap

Заводской номер: 270022070 Количество на модель:
270022070
55

Номер детали на чертеже:

55

Sieve

Заводской номер: 002169900 Количество на модель:
002169900
