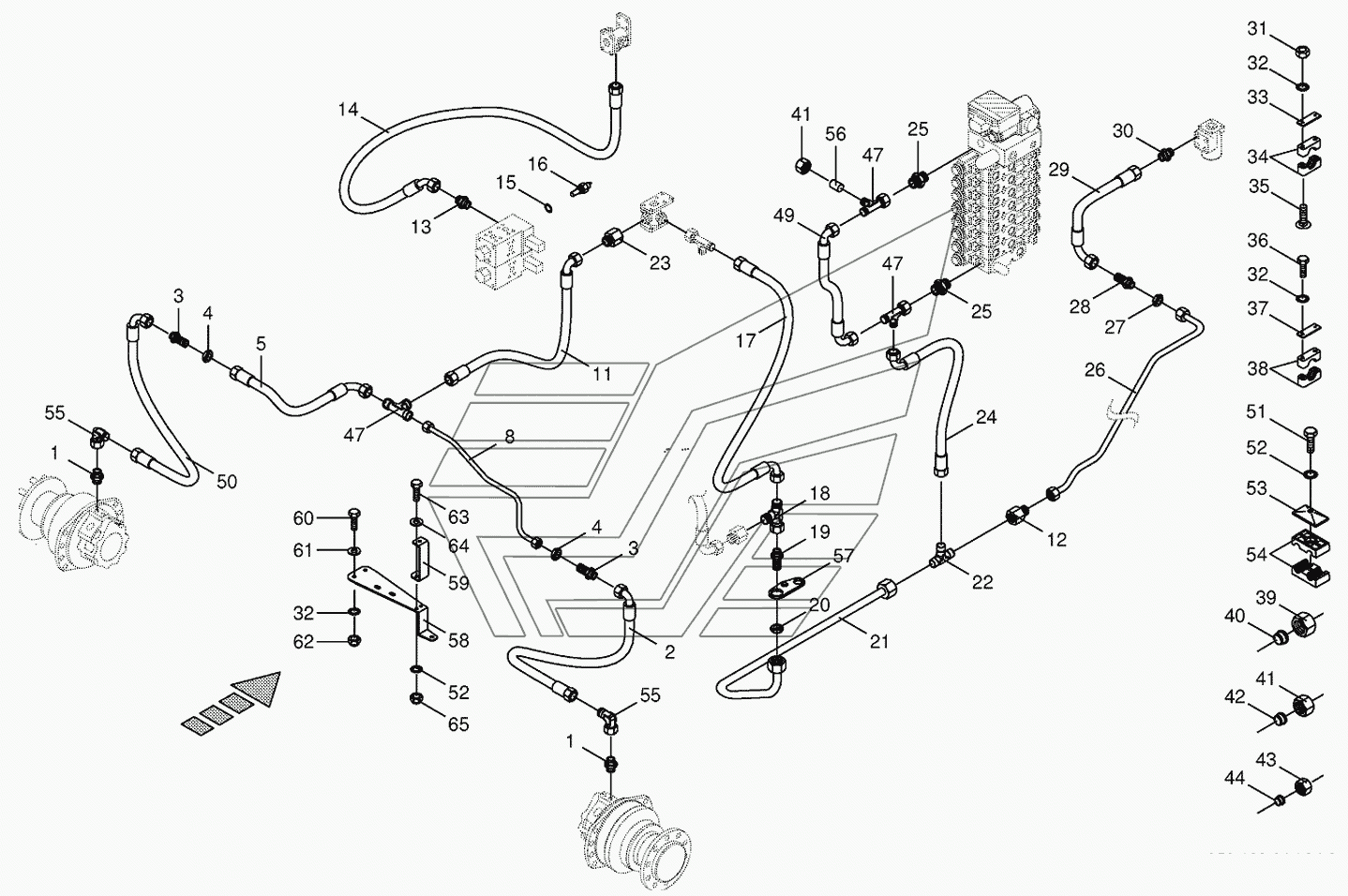

Oil leckage pipes/return lines-back BIG-X-500. Каталог 2010г.

Hydraulics-speed range shifting BIG-X-500 Charge pressure lines-front BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009211440 Количество на модель:
009211440
2

Номер детали на чертеже:

2

High pressure hose line

Заводской номер: 009198670 Количество на модель:
009198670
3

Номер детали на чертеже:

3

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
4

Номер детали на чертеже:

4

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 270024470 Количество на модель:
270024470
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244900 Количество на модель:
200244900
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 270011581 Количество на модель:
270011581
12

Номер детали на чертеже:

12

Reducer fitting

Заводской номер: 009190100 Количество на модель:
009190100
13

Номер детали на чертеже:

13

Male connector

Заводской номер: 009199100 Количество на модель:
009199100
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270039270 Количество на модель:
270039270
15

Номер детали на чертеже:

15

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
16

Номер детали на чертеже:

16

Temperature switch

Заводской номер: 003034500 Количество на модель:
003034500
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 009201250 Количество на модель:
009201250
18

Номер детали на чертеже:

18

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
19

Номер детали на чертеже:

19

Straight 2-way connector

Заводской номер: 900000440 Количество на модель:
900000440
20

Номер детали на чертеже:

20

Hex nut

Заводской номер: 009197450 Количество на модель:
009197450
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205770 Количество на модель:
200205770
22

Номер детали на чертеже:

22

T-reduction

Заводской номер: 270038700 Количество на модель:
270038700
23

Номер детали на чертеже:

23

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
24

Номер детали на чертеже:

24

High pressure hose line

Заводской номер: 270038580 Количество на модель:
270038580
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205610 Количество на модель:
200205610
27

Номер детали на чертеже:

27

Hex nut-low form

Заводской номер: 009210741 Количество на модель:
009210741
28

Номер детали на чертеже:

28

Straight 2-way connector

Заводской номер: 009212500 Количество на модель:
009212500
29

Номер детали на чертеже:

29

High pressure hose line

Заводской номер: 009210352 Количество на модель:
009210352
30

Номер детали на чертеже:

30

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
31

Номер детали на чертеже:

31

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
33

Номер детали на чертеже:

33

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
35

Номер детали на чертеже:

35

Coach bolt

Заводской номер: 009047612 Количество на модель:
009047612
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
37

Номер детали на чертеже:

37

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
38

Номер детали на чертеже:

38

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
38

Номер детали на чертеже:

38

Tube clamp-2 halves

Заводской номер: 270039040 Количество на модель:
270039040
39

Номер детали на чертеже:

39

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
40

Номер детали на чертеже:

40

Cutting ring

Заводской номер: 009197490 Количество на модель:
009197490
41

Номер детали на чертеже:

41

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
42

Номер детали на чертеже:

42

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
43

Номер детали на чертеже:

43

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
44

Номер детали на чертеже:

44

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
47

Номер детали на чертеже:

47

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
49

Номер детали на чертеже:

49

High pressure hose line

Заводской номер: 270038500 Количество на модель:
270038500
51

Номер детали на чертеже:

51

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
52

Номер детали на чертеже:

52

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
53

Номер детали на чертеже:

53

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
54

Номер детали на чертеже:

54

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
54

Номер детали на чертеже:

54

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
55

Номер детали на чертеже:

55

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
56

Номер детали на чертеже:

56

Locking cone w. O-ring

Заводской номер: 009208581 Количество на модель:
009208581
57

Номер детали на чертеже:

57

Support

Заводской номер: 200245050 Количество на модель:
200245050
58

Номер детали на чертеже:

58

Clamp holder

Заводской номер: 200244920 Количество на модель:
200244920
59

Номер детали на чертеже:

59

Clamp holder

Заводской номер: 200244910 Количество на модель:
200244910
60

Номер детали на чертеже:

60

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
61

Номер детали на чертеже:

61

Washer

Заводской номер: 009104140 Количество на модель:
009104140
62

Номер детали на чертеже:

62

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
63

Номер детали на чертеже:

63

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
64

Номер детали на чертеже:

64

Washer

Заводской номер: 009104130 Количество на модель:
009104130
65

Номер детали на чертеже:

65

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
