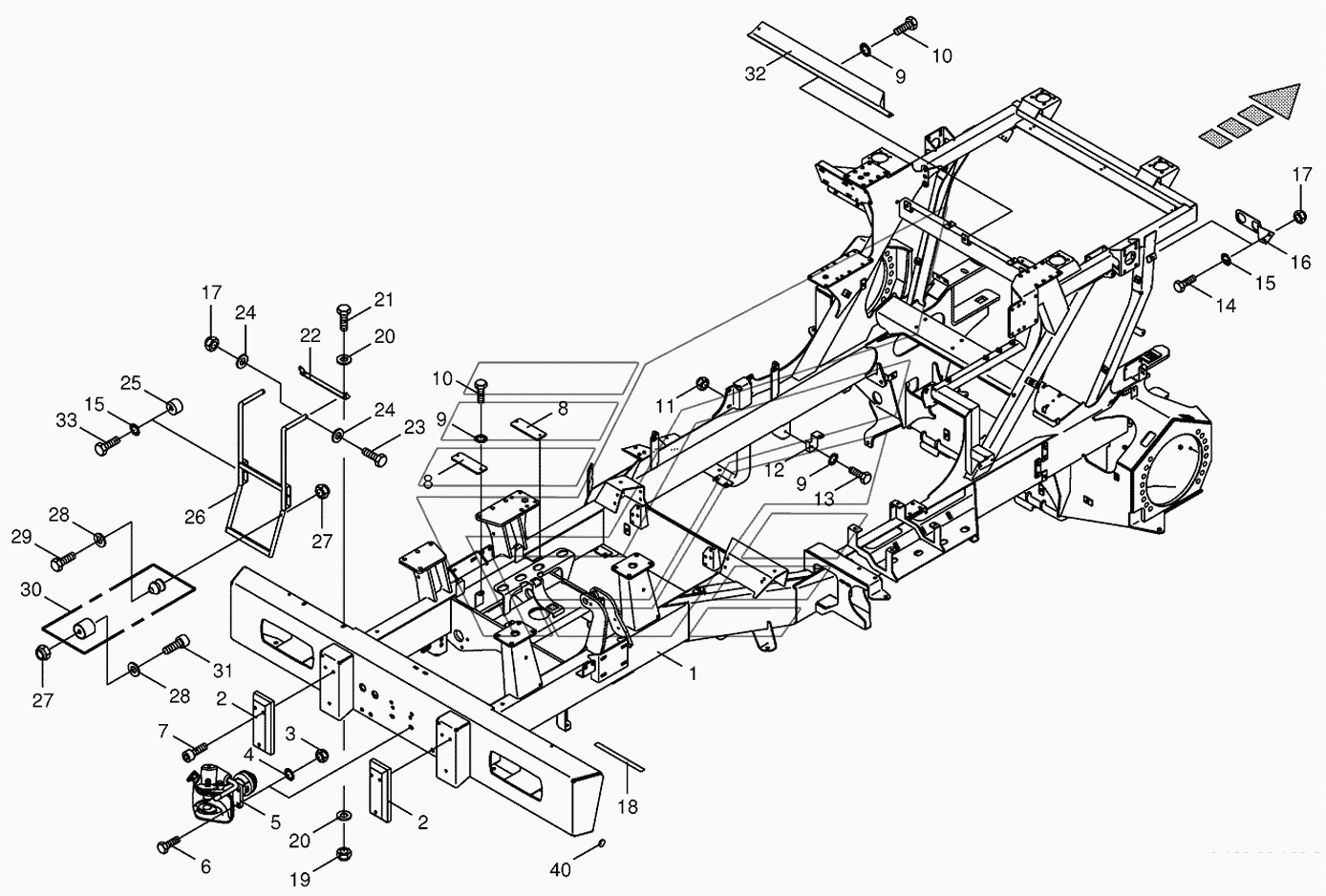

Frame/trailer hitch/ascending ladder BIG-X-500. Каталог 2010г.

Control box/controls eletronic BIG-X-500 Tank protection BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main frame

Заводской номер: 002142500 Количество на модель:
002142500
2

Номер детали на чертеже:

2

Rubber pad

Заводской номер: 009242290 Количество на модель:
009242290
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
5

Номер детали на чертеже:

5

Trailer hitch

Заводской номер: 009235170 Количество на модель:
009235170
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006780 Количество на модель:
009006780
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 009031451 Количество на модель:
009031451
8

Номер детали на чертеже:

8

Plate

Заводской номер: 002191602 Количество на модель:
002191602
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
12

Номер детали на чертеже:

12

Clutch support

Заводской номер: 002156880 Количество на модель:
002156880
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
16

Номер детали на чертеже:

16

Plug fastening

Заводской номер: 002136840 Количество на модель:
002136840
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
18

Номер детали на чертеже:

18

Locking tab

Заводской номер: 009394041 Количество на модель:
009394041
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009106090 Количество на модель:
009106090
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
22

Номер детали на чертеже:

22

Hinged bracket

Заводской номер: 002178711 Количество на модель:
002178711
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009014340 Количество на модель:
009014340
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009104140 Количество на модель:
009104140
25

Номер детали на чертеже:

25

Rubber pad

Заводской номер: 270015280 Количество на модель:
270015280
26

Номер детали на чертеже:

26

Ladder-back

Заводской номер: 002178730 Количество на модель:
002178730
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009104111 Количество на модель:
009104111
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009014121 Количество на модель:
009014121
30

Номер детали на чертеже:

30

Clamp and buffer

Заводской номер: 002508311 Количество на модель:
002508311
31

Номер детали на чертеже:

31

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
32

Номер детали на чертеже:

32

Intermediate housing

Заводской номер: 003600981 Количество на модель:
003600981
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
40

Номер детали на чертеже:

40

Housing foot

Заводской номер: 009388600 Количество на модель:
009388600
