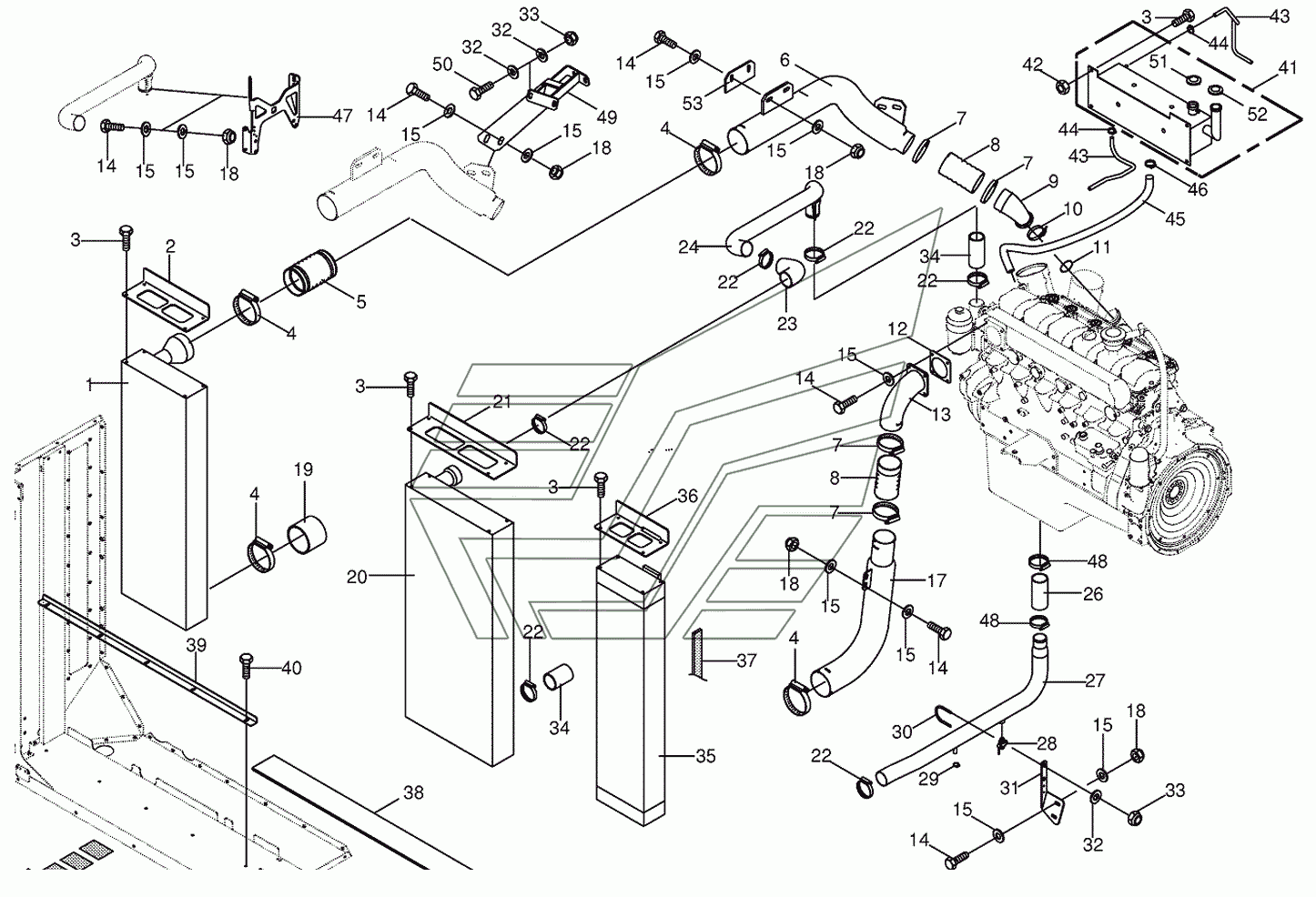

Condenser for air conditioner-cpl. BIG-X-500. Каталог 2010г.

Radiator frame/radiator door BIG-X-500 Air cleaning equipment BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Charge air cooler

Заводской номер: 002141881 Количество на модель:
002141881
2

Номер детали на чертеже:

2

Cover plate

Заводской номер: 200203890 Количество на модель:
200203890
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
4

Номер детали на чертеже:

4

Clamp

Заводской номер: 009405400 Количество на модель:
009405400
5

Номер детали на чертеже:

5

Corrugated tube-auburn

Заводской номер: 002280480 Количество на модель:
002280480
6

Номер детали на чертеже:

6

Charge air tube

Заводской номер: 002149620 Количество на модель:
002149620
7

Номер детали на чертеже:

7

Hose clamp

Заводской номер: 002328270 Количество на модель:
002328270
8

Номер детали на чертеже:

8

Hose

Заводской номер: 009402120 Количество на модель:
009402120
9

Номер детали на чертеже:

9

Charge air tube

Заводской номер: 009402100 Количество на модель:
009402100
10

Номер детали на чертеже:

10

Hose clip

Заводской номер: 002328280 Количество на модель:
002328280
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009376130 Количество на модель:
009376130
12

Номер детали на чертеже:

12

Gasket

Заводской номер: 002328260 Количество на модель:
002328260
13

Номер детали на чертеже:

13

Charge air connector

Заводской номер: 002149680 Количество на модель:
002149680
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009104140 Количество на модель:
009104140
17

Номер детали на чертеже:

17

Charge air tube

Заводской номер: 002149650 Количество на модель:
002149650
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
19

Номер детали на чертеже:

19

Hose coupling-auburn

Заводской номер: 002223410 Количество на модель:
002223410
20

Номер детали на чертеже:

20

Cooling solvent cooler

Заводской номер: 002141871 Количество на модель:
002141871
21

Номер детали на чертеже:

21

Cover plate

Заводской номер: 200203880 Количество на модель:
200203880
22

Номер детали на чертеже:

22

Joint bolt-hose clamp

Заводской номер: 009240190 Количество на модель:
009240190
23

Номер детали на чертеже:

23

Hose connector

Заводской номер: 002133950 Количество на модель:
002133950
24

Номер детали на чертеже:

24

Water tube

Заводской номер: 200203770 Количество на модель:
200203770
26

Номер детали на чертеже:

26

Sleeve

Заводской номер: 002329572 Количество на модель:
002329572
27

Номер детали на чертеже:

27

Water tube

Заводской номер: 002148760 Количество на модель:
002148760
28

Номер детали на чертеже:

28

Discharge drain

Заводской номер: 009193750 Количество на модель:
009193750
29

Номер детали на чертеже:

29

Tube clip

Заводской номер: 009240490 Количество на модель:
009240490
30

Номер детали на чертеже:

30

Holding bow

Заводской номер: 002331880 Количество на модель:
002331880
31

Номер детали на чертеже:

31

Support plate

Заводской номер: 002149980 Количество на модель:
002149980
32

Номер детали на чертеже:

32

Washer

Заводской номер: 009104130 Количество на модель:
009104130
33

Номер детали на чертеже:

33

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
34

Номер детали на чертеже:

34

Sleeve

Заводской номер: 002329582 Количество на модель:
002329582
35

Номер детали на чертеже:

35

Oil cooler

Заводской номер: 002141911 Количество на модель:
002141911
36

Номер детали на чертеже:

36

Cover plate

Заводской номер: 200203870 Количество на модель:
200203870
37

Номер детали на чертеже:

37

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
38

Номер детали на чертеже:

38

Floor mat

Заводской номер: 200203810 Количество на модель:
200203810
39

Номер детали на чертеже:

39

Angle

Заводской номер: 200203930 Количество на модель:
200203930
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
41

Номер детали на чертеже:

41

Cooling agent header tank

Заводской номер: 009405340 Количество на модель:
009405340
42

Номер детали на чертеже:

42

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
43

Номер детали на чертеже:

43

Hose

Заводской номер: 002330950 Количество на модель:
002330950
44

Номер детали на чертеже:

44

Tube clip

Заводской номер: 009240011 Количество на модель:
009240011
45

Номер детали на чертеже:

45

Hose

Заводской номер: 002330930 Количество на модель:
002330930
46

Номер детали на чертеже:

46

Tube clip

Заводской номер: 009240450 Количество на модель:
009240450
47

Номер детали на чертеже:

47

Support plate

Заводской номер: 002149990 Количество на модель:
002149990
48

Номер детали на чертеже:

48

Joint bolt-hose clamp

Заводской номер: 009240410 Количество на модель:
009240410
49

Номер детали на чертеже:

49

Panel

Заводской номер: 200218140 Количество на модель:
200218140
50

Номер детали на чертеже:

50

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
51

Номер детали на чертеже:

51

Sealing cap

Заводской номер: 009403790 Количество на модель:
009403790
52

Номер детали на чертеже:

52

Sealing cap

Заводской номер: 009403800 Количество на модель:
009403800
53

Номер детали на чертеже:

53

Enclosure

Заводской номер: 002257200 Количество на модель:
002257200
