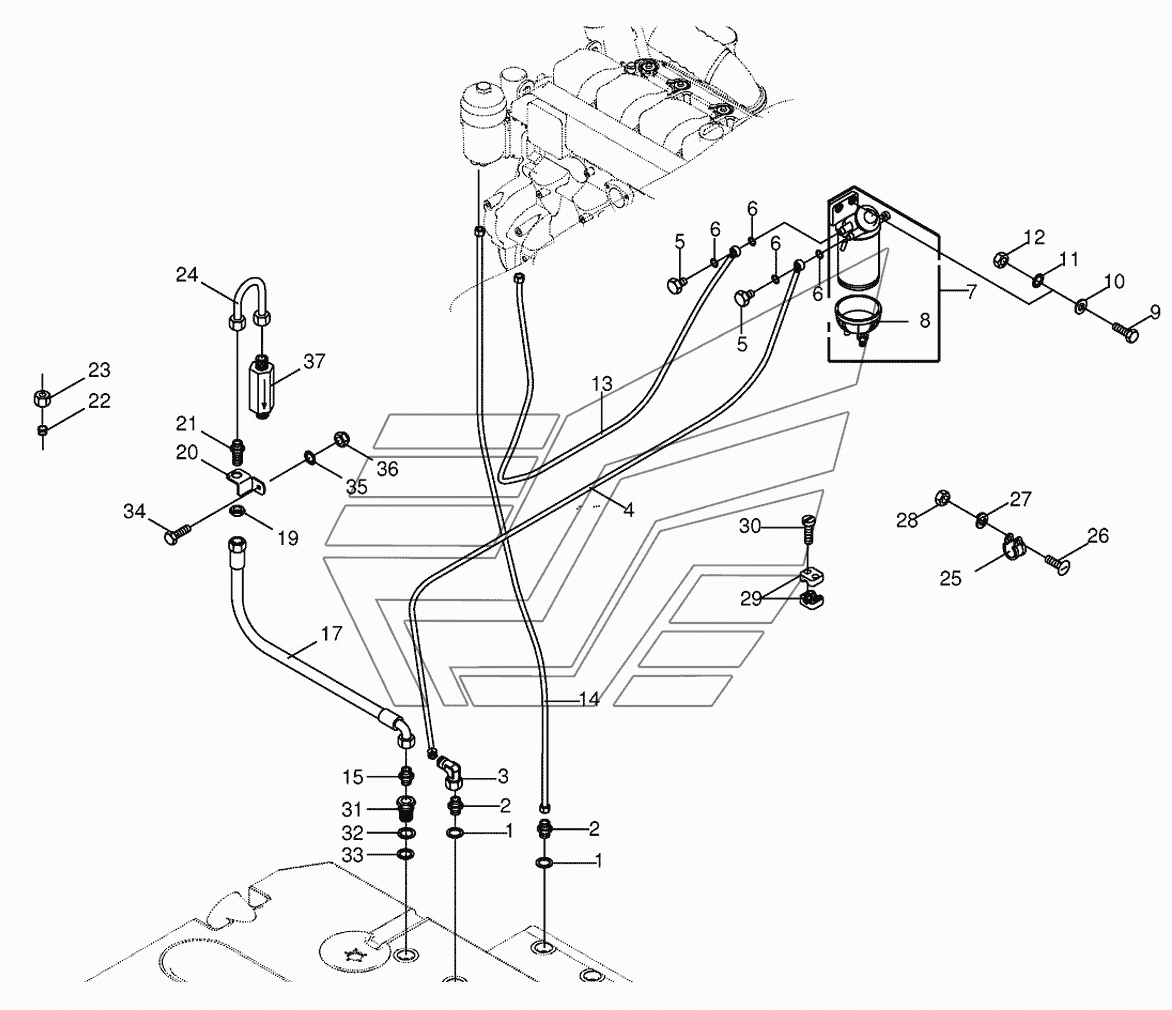

Diesel fuel pipe BIG-X-500. Каталог 2010г.

Diesel fuel pipe BIG-X-500 Auxiliary tank BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Replacement filter

Заводской номер: 009405450 Количество на модель:
009405450
1

Номер детали на чертеже:

1

Gasket ring

Заводской номер: 009377420 Количество на модель:
009377420
2

Номер детали на чертеже:

2

Lug

Заводской номер: 009197160 Количество на модель:
009197160
3

Номер детали на чертеже:

3

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
4

Номер детали на чертеже:

4

Fuel pipe

Заводской номер: 200204880 Количество на модель:
200204880
5

Номер детали на чертеже:

5

Hollow screw

Заводской номер: 009197170 Количество на модель:
009197170
6

Номер детали на чертеже:

6

Gasket ring

Заводской номер: 009377220 Количество на модель:
009377220
7

Номер детали на чертеже:

7

Water separator

Заводской номер: 009405440 Количество на модель:
009405440
8

Номер детали на чертеже:

8

Inspection glass

Заводской номер: 009401270 Количество на модель:
009401270
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009105061 Количество на модель:
009105061
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
12

Номер детали на чертеже:

12

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
13

Номер детали на чертеже:

13

Fuel pipe

Заводской номер: 200204890 Количество на модель:
200204890
14

Номер детали на чертеже:

14

Fuel pipe

Заводской номер: 200204900 Количество на модель:
200204900
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 270010270 Количество на модель:
270010270
19

Номер детали на чертеже:

19

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
20

Номер детали на чертеже:

20

Support

Заводской номер: 200219230 Количество на модель:
200219230
21

Номер детали на чертеже:

21

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
22

Номер детали на чертеже:

22

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
23

Номер детали на чертеже:

23

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191251 Количество на модель:
002191251
25

Номер детали на чертеже:

25

Tube clip w. rubber

Заводской номер: 009240100 Количество на модель:
009240100
26

Номер детали на чертеже:

26

Countersunkscrew

Заводской номер: 009043451 Количество на модель:
009043451
27

Номер детали на чертеже:

27

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
28

Номер детали на чертеже:

28

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
29

Номер детали на чертеже:

29

Tube clamp-2 halves

Заводской номер: 009251620 Количество на модель:
009251620
29

Номер детали на чертеже:

29

Tube clamp-2 halves

Заводской номер: 009251480 Количество на модель:
009251480
30

Номер детали на чертеже:

30

Allen screw

Заводской номер: 009034811 Количество на модель:
009034811
31

Номер детали на чертеже:

31

Connector

Заводской номер: 200204710 Количество на модель:
200204710
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 009375250 Количество на модель:
009375250
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 009376340 Количество на модель:
009376340
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
35

Номер детали на чертеже:

35

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
36

Номер детали на чертеже:

36

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
37

Номер детали на чертеже:

37

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
