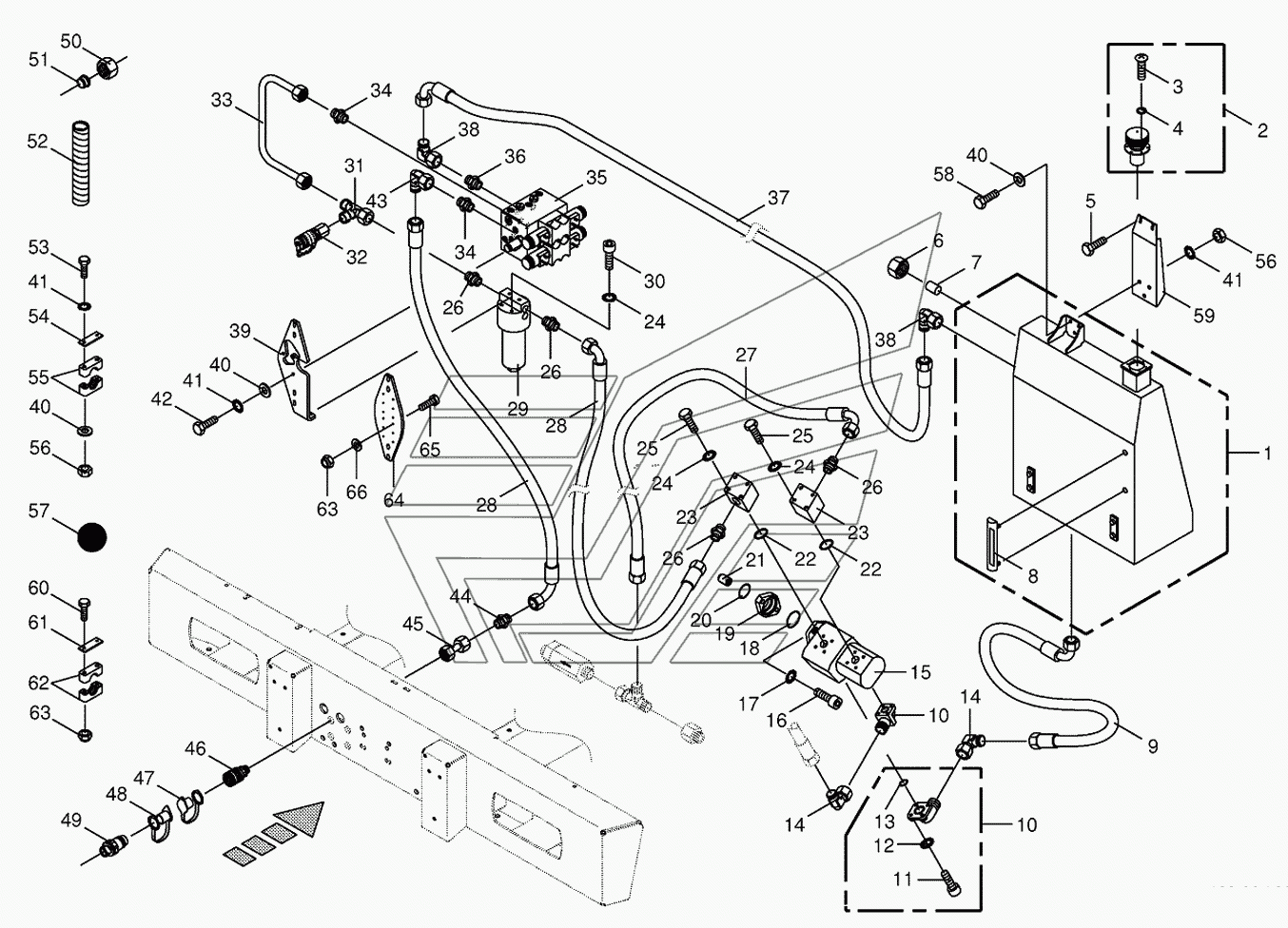

Hydraulics-additive connection back BIG-X-500. Каталог 2010г.

Additive connection for trailer BIG-X-500 Gear molasses pump BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter element

Заводской номер: 009209340 Количество на модель:
009209340

Номер детали на чертеже:

O-ring

Заводской номер: 009376140 Количество на модель:
009376140

Номер детали на чертеже:

Filter element

Заводской номер: 009197310 Количество на модель:
009197310

Номер детали на чертеже:

O-ring / pto shaft half

Заводской номер: 009376150 Количество на модель:
009376150
1

Номер детали на чертеже:

1

Additional oil tank

Заводской номер: 200230350 Количество на модель:
200230350
2

Номер детали на чертеже:

2

Filler neck

Заводской номер: 002191690 Количество на модель:
002191690
3

Номер детали на чертеже:

3

Fillister head screw

Заводской номер: 009047690 Количество на модель:
009047690
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009370000 Количество на модель:
009370000
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009002000 Количество на модель:
009002000
6

Номер детали на чертеже:

6

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
7

Номер детали на чертеже:

7

Locking cone w. O-ring

Заводской номер: 009193010 Количество на модель:
009193010
8

Номер детали на чертеже:

8

Oil level indicator

Заводской номер: 009400291 Количество на модель:
009400291
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 270014290 Количество на модель:
270014290
10

Номер детали на чертеже:

10

Flange connection

Заводской номер: 009197580 Количество на модель:
009197580
11

Номер детали на чертеже:

11

Allen screw

Заводской номер: 009016700 Количество на модель:
009016700
11

Номер детали на чертеже:

11

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 270009880 Количество на модель:
270009880
14

Номер детали на чертеже:

14

Lug

Заводской номер: 009208230 Количество на модель:
009208230
15

Номер детали на чертеже:

15

Pump-2 times

Заводской номер: 270014090 Количество на модель:
270014090
16

Номер детали на чертеже:

16

Allen screw

Заводской номер: 009031431 Количество на модель:
009031431
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 009376111 Количество на модель:
009376111
19

Номер детали на чертеже:

19

Intermediate flange

Заводской номер: 270014070 Количество на модель:
270014070
20

Номер детали на чертеже:

20

O-ring

Заводской номер: 900002440 Количество на модель:
900002440
21

Номер детали на чертеже:

21

Sleeve

Заводской номер: 270014080 Количество на модель:
270014080
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 009375050 Количество на модель:
009375050
23

Номер детали на чертеже:

23

Connecting flange

Заводской номер: 002286601 Количество на модель:
002286601
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
26

Номер детали на чертеже:

26

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
27

Номер детали на чертеже:

27

High pressure hose line

Заводской номер: 009209812 Количество на модель:
009209812
28

Номер детали на чертеже:

28

High pressure hose line

Заводской номер: 270012041 Количество на модель: 5
270012041
5
29

Номер детали на чертеже:

29

High pressure filter

Заводской номер: 009209321 Количество на модель:
009209321
31

Номер детали на чертеже:

31

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
32

Номер детали на чертеже:

32

Connector f.mini-test equipm.

Заводской номер: 009196960 Количество на модель:
009196960
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200230760 Количество на модель:
200230760
34

Номер детали на чертеже:

34

Male connector

Заводской номер: 009211792 Количество на модель:
009211792
35

Номер детали на чертеже:

35

Diverter valve bloc

Заводской номер: 270002640 Количество на модель:
270002640
36

Номер детали на чертеже:

36

Male connector

Заводской номер: 009196571 Количество на модель:
009196571
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 009201250 Количество на модель:
009201250
38

Номер детали на чертеже:

38

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
39

Номер детали на чертеже:

39

Support

Заводской номер: 200230320 Количество на модель:
200230320
40

Номер детали на чертеже:

40

Washer

Заводской номер: 009104140 Количество на модель:
009104140
41

Номер детали на чертеже:

41

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
43

Номер детали на чертеже:

43

Angle lug

Заводской номер: 009211730 Количество на модель: 4
009211730
4
44

Номер детали на чертеже:

44

Connector

Заводской номер: 009211700 Количество на модель: 4
009211700
4
45

Номер детали на чертеже:

45

Double nipple

Заводской номер: 002307470 Количество на модель: 4
002307470
4
46

Номер детали на чертеже:

46

Sleeve

Заводской номер: 270002660 Количество на модель: 4
270002660
4
47

Номер детали на чертеже:

47

Dust cap-red

Заводской номер: 270004530 Количество на модель: 4
270004530
4
48

Номер детали на чертеже:

48

Dust cap-red

Заводской номер: 270004540 Количество на модель: 4
270004540
4
49

Номер детали на чертеже:

49

Connector plug

Заводской номер: 270002650 Количество на модель: 4
270002650
4
50

Номер детали на чертеже:

50

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
51

Номер детали на чертеже:

51

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
52

Номер детали на чертеже:

52

Spiral strip-Id.-no.= 1m

Заводской номер: 009404780 Количество на модель:
009404780
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009002851 Количество на модель:
009002851
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009014370 Количество на модель:
009014370
54

Номер детали на чертеже:

54

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
56

Номер детали на чертеже:

56

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
57

Номер детали на чертеже:

57

Oil-Id.-no.= 1ltr

Заводской номер: 009260291 Количество на модель: 50
009260291
50
58

Номер детали на чертеже:

58

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
59

Номер детали на чертеже:

59

Support

Заводской номер: 200235640 Количество на модель:
200235640
60

Номер детали на чертеже:

60

Hex head bolt

Заводской номер: 009010060 Количество на модель:
009010060
61

Номер детали на чертеже:

61

Cover plate

Заводской номер: 009251450 Количество на модель:
009251450
62

Номер детали на чертеже:

62

Tube clamp-2 halves

Заводской номер: 009251031 Количество на модель:
009251031
63

Номер детали на чертеже:

63

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
64

Номер детали на чертеже:

64

Support

Заводской номер: 200241940 Количество на модель:
200241940
65

Номер детали на чертеже:

65

Allen screw

Заводской номер: 009034240 Количество на модель:
009034240
66

Номер детали на чертеже:

66

Hex nut

Заводской номер: 009080061 Количество на модель:
009080061
