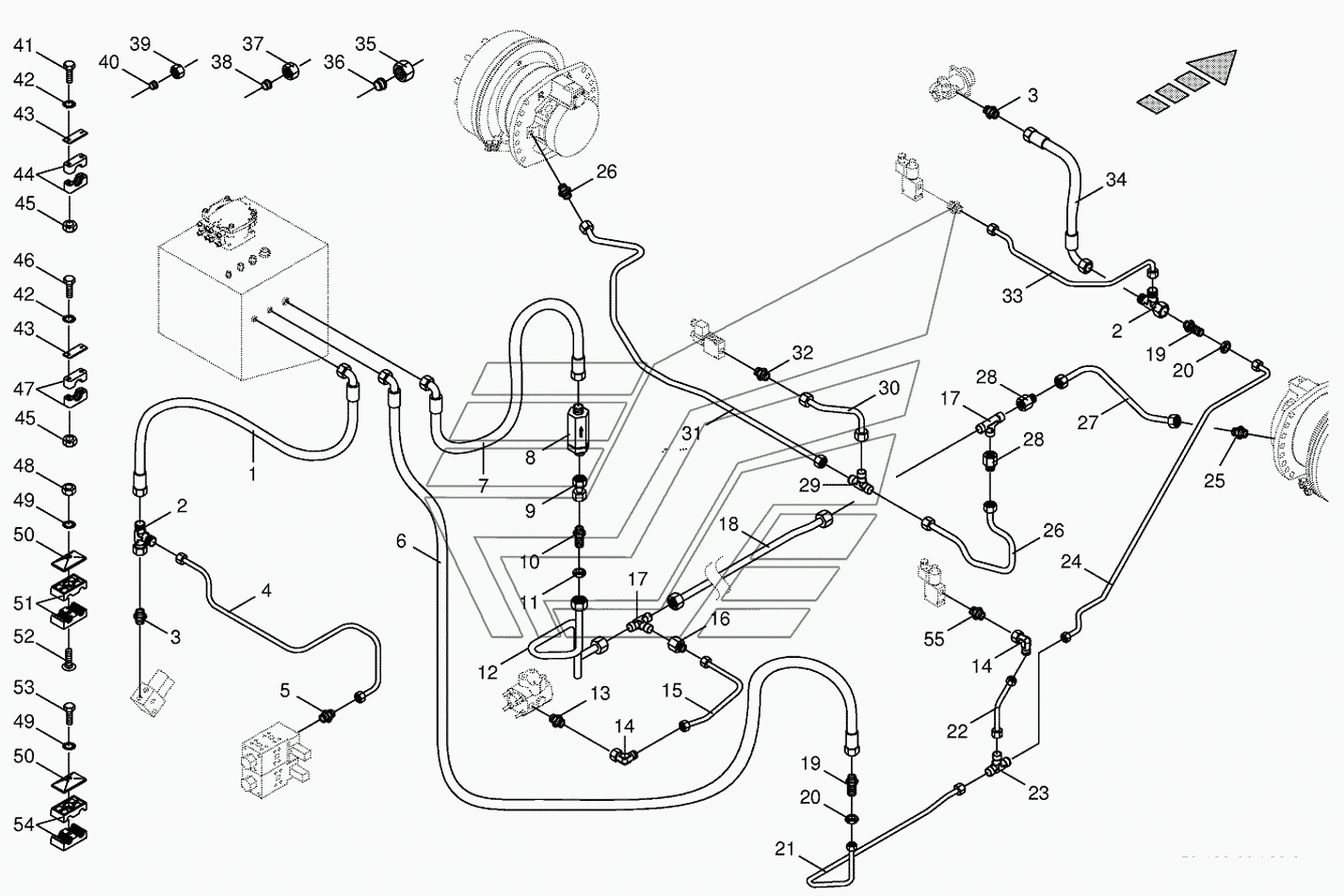

Oil leckage pipes/return lines-front BIG-X-500. Каталог 2010г.

Traction drive wheel engine BIG-X-500 Hydraulics-speed range shifting BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009198640 Количество на модель:
009198640
2

Номер детали на чертеже:

2

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
4

Номер детали на чертеже:

4

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205830 Количество на модель:
200205830
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 009197851 Количество на модель:
009197851
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 009198650 Количество на модель:
009198650
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 009198680 Количество на модель:
009198680
8

Номер детали на чертеже:

8

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
9

Номер детали на чертеже:

9

Double nipple

Заводской номер: 002307470 Количество на модель:
002307470
10

Номер детали на чертеже:

10

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
11

Номер детали на чертеже:

11

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205750 Количество на модель:
200205750
13

Номер детали на чертеже:

13

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
14

Номер детали на чертеже:

14

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
15

Номер детали на чертеже:

15

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205740 Количество на модель:
200205740
16

Номер детали на чертеже:

16

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
17

Номер детали на чертеже:

17

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205730 Количество на модель:
200205730
19

Номер детали на чертеже:

19

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
20

Номер детали на чертеже:

20

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205760 Количество на модель:
200205760
22

Номер детали на чертеже:

22

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217730 Количество на модель:
200217730
23

Номер детали на чертеже:

23

T connector

Заводской номер: 009210711 Количество на модель:
009210711
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205600 Количество на модель:
200205600
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205720 Количество на модель:
200205720
27

Номер детали на чертеже:

27

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205710 Количество на модель:
200205710
28

Номер детали на чертеже:

28

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
29

Номер детали на чертеже:

29

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
30

Номер детали на чертеже:

30

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205640 Количество на модель:
200205640
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205630 Количество на модель:
200205630
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 009197611 Количество на модель:
009197611
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200232770 Количество на модель:
200232770
34

Номер детали на чертеже:

34

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
35

Номер детали на чертеже:

35

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
36

Номер детали на чертеже:

36

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
37

Номер детали на чертеже:

37

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
38

Номер детали на чертеже:

38

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
39

Номер детали на чертеже:

39

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
40

Номер детали на чертеже:

40

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 009010060 Количество на модель:
009010060
42

Номер детали на чертеже:

42

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
43

Номер детали на чертеже:

43

Cover plate

Заводской номер: 009251450 Количество на модель:
009251450
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251031 Количество на модель:
009251031
45

Номер детали на чертеже:

45

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009014121 Количество на модель:
009014121
47

Номер детали на чертеже:

47

Tube clamp-2 halves

Заводской номер: 009251021 Количество на модель:
009251021
48

Номер детали на чертеже:

48

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
49

Номер детали на чертеже:

49

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
50

Номер детали на чертеже:

50

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
51

Номер детали на чертеже:

51

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель:
009251600
51

Номер детали на чертеже:

51

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
51

Номер детали на чертеже:

51

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
52

Номер детали на чертеже:

52

Coach bolt

Заводской номер: 009048171 Количество на модель:
009048171
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009010092 Количество на модель:
009010092
54

Номер детали на чертеже:

54

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
55

Номер детали на чертеже:

55

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
