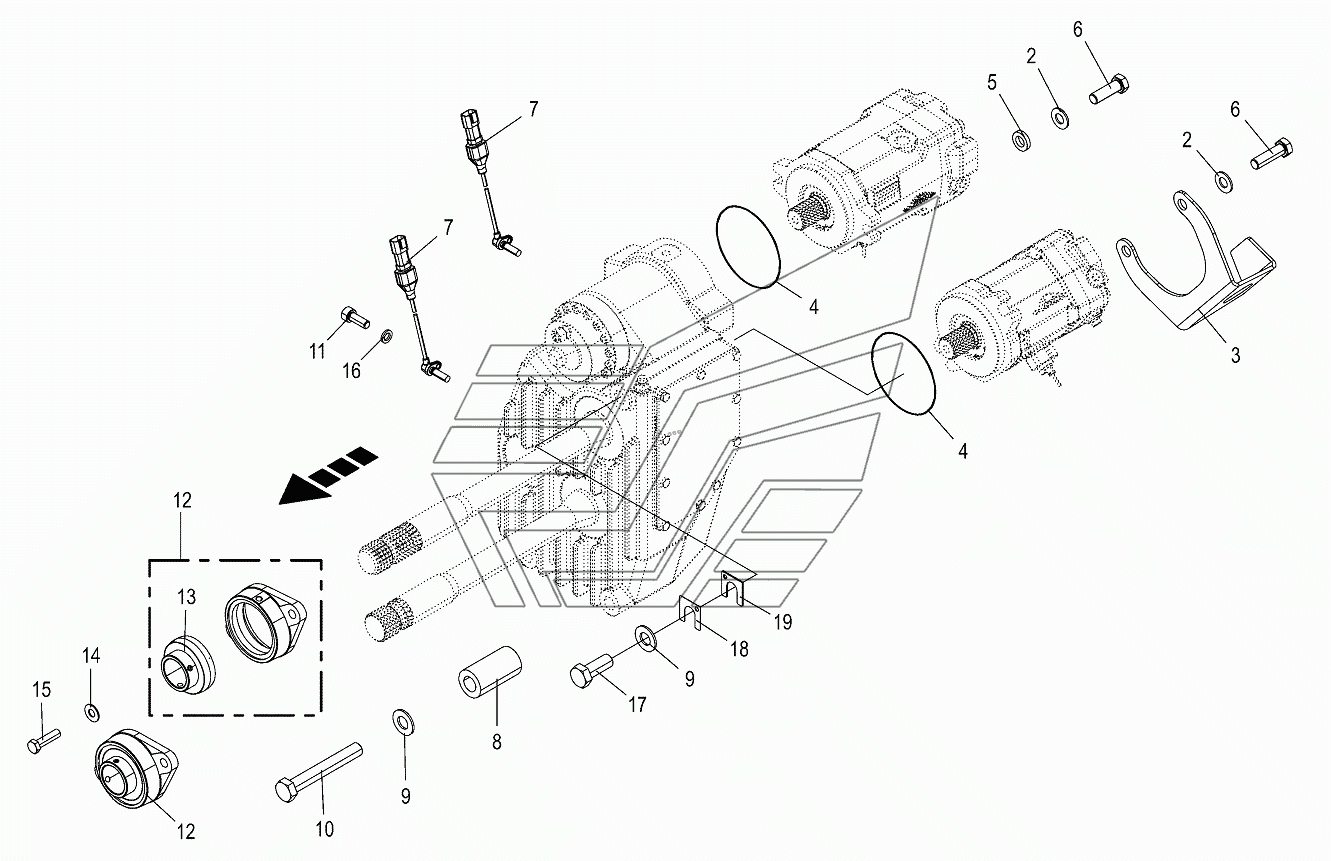

Front attachment drive BIG-X-480. Каталог 2016г.

Diesel fuel pipe BIG-X-480 Auxiliary gearbox BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
3

Номер детали на чертеже:

3

Screeninig sheet

Заводской номер: 200253260 Количество на модель: 1
200253260
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009375880 Количество на модель: 2
009375880
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009106130 Количество на модель:
009106130
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009003560 Количество на модель:
009003560
7

Номер детали на чертеже:

7

Speed sensor

Заводской номер: 200816871 Количество на модель: 2
200816871
2
8

Номер детали на чертеже:

8

Spacer tube

Заводской номер: 202214891 Количество на модель: 2
202214891
2
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
10

Номер детали на чертеже:

10

Hexagonal head screw

Заводской номер: 900026600 Количество на модель:
900026600
11

Номер детали на чертеже:

11

Allen screw

Заводской номер: 009030431 Количество на модель:
009030431
12

Номер детали на чертеже:

12

Flange bearing

Заводской номер: 900017960 Количество на модель: 2
900017960
2
13

Номер детали на чертеже:

13

Grooved ball bearing

Заводской номер: 009346200 Количество на модель: 2
009346200
2
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 900013800 Количество на модель:
900013800
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006880 Количество на модель:
009006880
18

Номер детали на чертеже:

18

Shim

Заводской номер: 202276020 Количество на модель:
202276020
19

Номер детали на чертеже:

19

Shim

Заводской номер: 202276030 Количество на модель:
202276030
