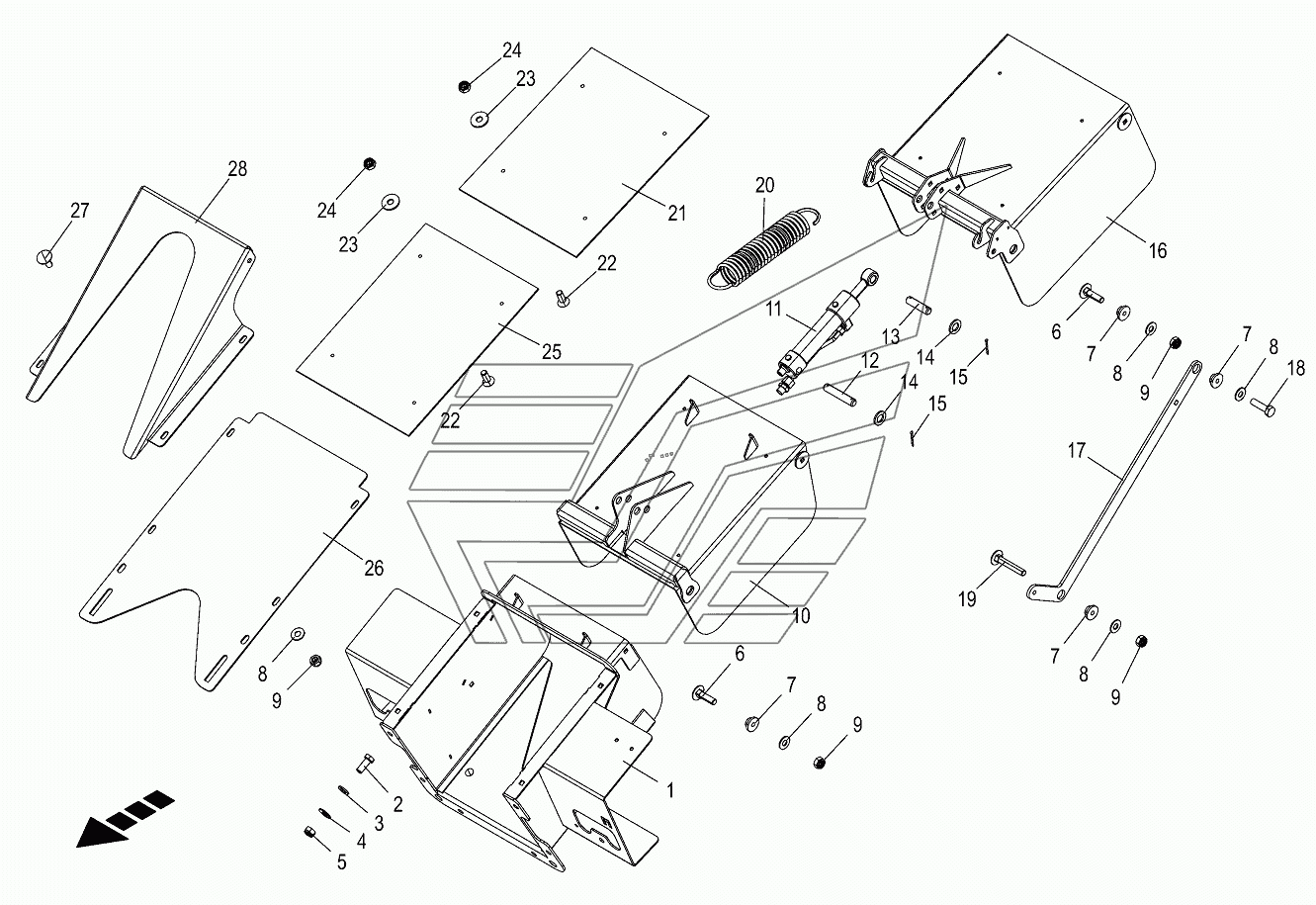

Discharge flap-end piece -CAL BIG-X-480. Каталог 2016г.

Discharge flap-end piece -8 rows BIG-X-480 Diesel engine-BIG X 480 BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gasket set

Заводской номер: 270120360 Количество на модель: 1
270120360
1
1

Номер детали на чертеже:

1

End piece short

Заводской номер: 202204901 Количество на модель: 1
202204901
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009105061 Количество на модель:
009105061
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
6

Номер детали на чертеже:

6

Coach bolt

Заводской номер: 009048131 Количество на модель:
009048131
7

Номер детали на чертеже:

7

Lock

Заводской номер: 202212661 Количество на модель: 8
202212661
8
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
10

Номер детали на чертеже:

10

Flap front

Заводской номер: 202212713 Количество на модель: 1
202212713
1
11

Номер детали на чертеже:

11

Hydraulic cylinder

Заводской номер: 270095952 Количество на модель: 1
270095952
1
12

Номер детали на чертеже:

12

Pin

Заводской номер: 202200282 Количество на модель: 1
202200282
1
13

Номер детали на чертеже:

13

Bolt front

Заводской номер: 202200293 Количество на модель: 1
202200293
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009103031 Количество на модель:
009103031
15

Номер детали на чертеже:

15

Cotter pin

Заводской номер: 009120461 Количество на модель: 4
009120461
4
16

Номер детали на чертеже:

16

Flap rear

Заводской номер: 202277451 Количество на модель: 1
202277451
1
17

Номер детали на чертеже:

17

Guide

Заводской номер: 202212701 Количество на модель: 2
202212701
2
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
19

Номер детали на чертеже:

19

Coach bolt

Заводской номер: 009048171 Количество на модель:
009048171
20

Номер детали на чертеже:

20

Tension spring

Заводской номер: 270096922 Количество на модель: 2
270096922
2
21

Номер детали на чертеже:

21

Wear plate flap rear

Заводской номер: 202212730 Количество на модель: 1
202212730
1
22

Номер детали на чертеже:

22

Countersunkscrew

Заводской номер: 009040051 Количество на модель:
009040051
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103511 Количество на модель:
009103511
24

Номер детали на чертеже:

24

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
25

Номер детали на чертеже:

25

Wear plate flap front

Заводской номер: 202212740 Количество на модель: 1
202212740
1
26

Номер детали на чертеже:

26

Wear plate back

Заводской номер: 202205061 Количество на модель: 1
202205061
1
27

Номер детали на чертеже:

27

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
28

Номер детали на чертеже:

28

Guard

Заводской номер: 202278290 Количество на модель: 1
202278290
1
Discharge flap-end piece -8 rows BIG-X-480 Diesel engine-BIG X 480 BIG-X-480
