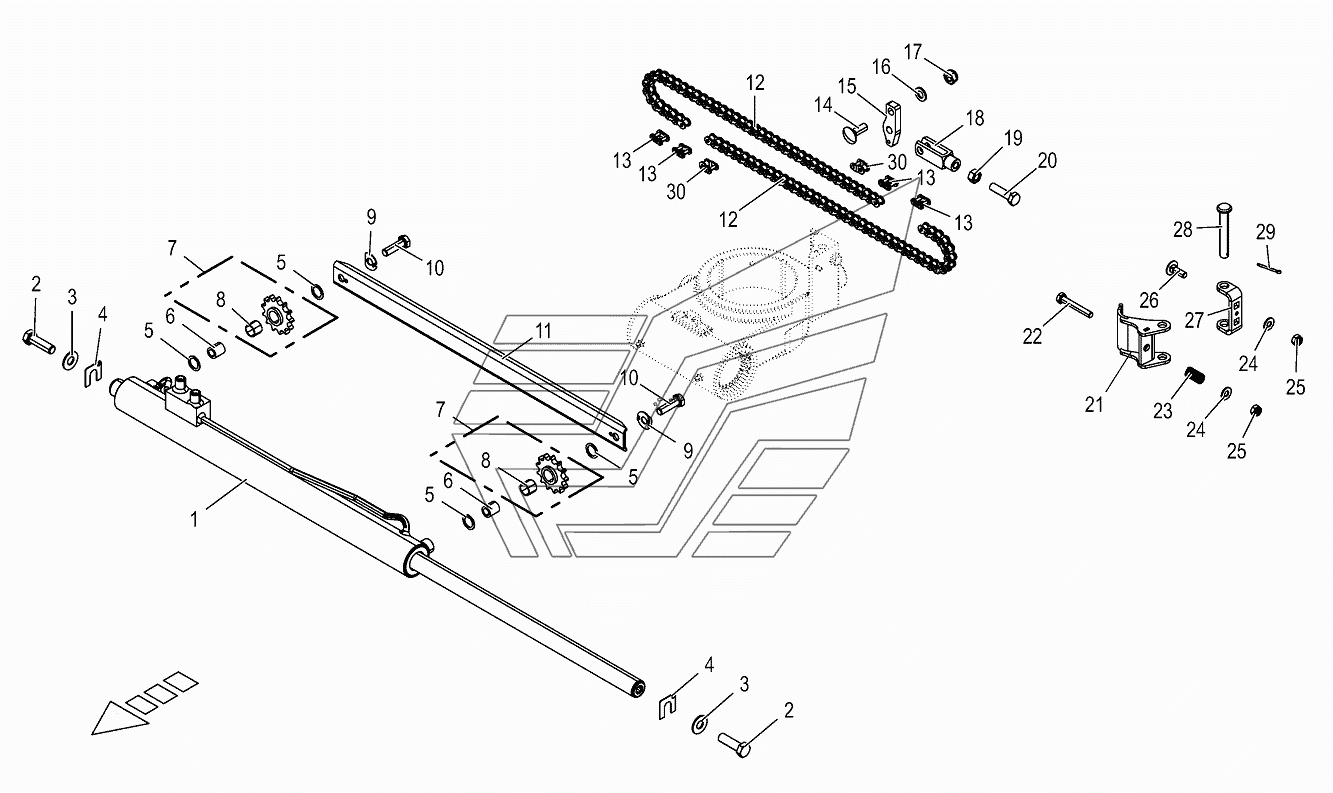

Sharpening device drive BIG-X-480. Каталог 2016г.

Sharpening BIG-X-480 Drum base -spring-mounted BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270120350 Количество на модель: 1
270120350
1
1

Номер детали на чертеже:

1

Homokinetic cylinder

Заводской номер: 270083503 Количество на модель: 1
270083503
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
4

Номер детали на чертеже:

4

Enclosure

Заводской номер: 002154190 Количество на модель:
002154190
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009109420 Количество на модель:
009109420
6

Номер детали на чертеже:

6

Bushing

Заводской номер: 002228120 Количество на модель: 2
002228120
2
7

Номер детали на чертеже:

7

Chain sprocket

Заводской номер: 002228381 Количество на модель: 2
002228381
2
8

Номер детали на чертеже:

8

Bearing bush

Заводской номер: 009353350 Количество на модель: 2
009353350
2
9

Номер детали на чертеже:

9

Lock washer

Заводской номер: 900003960 Количество на модель: 2
900003960
2
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
11

Номер детали на чертеже:

11

Strut

Заводской номер: 200287012 Количество на модель: 1
200287012
1
12

Номер детали на чертеже:

12

Roller chain simplex

Заводской номер: 900022520 Количество на модель: 2
900022520
2
13

Номер детали на чертеже:

13

Chain lock

Заводской номер: 009219580 Количество на модель: 4
009219580
4
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
15

Номер детали на чертеже:

15

Tension arm

Заводской номер: 202222930 Количество на модель: 1
202222930
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009104140 Количество на модель:
009104140
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
18

Номер детали на чертеже:

18

Clevis cpl.

Заводской номер: 009271101 Количество на модель: 1
009271101
1
19

Номер детали на чертеже:

19

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006390 Количество на модель:
009006390
21

Номер детали на чертеже:

21

Ratchet

Заводской номер: 200277760 Количество на модель: 1
200277760
1
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
23

Номер детали на чертеже:

23

Pressure spring

Заводской номер: 002224420 Количество на модель: 1
002224420
1
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
26

Номер детали на чертеже:

26

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
27

Номер детали на чертеже:

27

Yoke

Заводской номер: 202263360 Количество на модель: 1
202263360
1
28

Номер детали на чертеже:

28

Pin

Заводской номер: 002154470 Количество на модель: 1
002154470
1
29

Номер детали на чертеже:

29

Cotter pin

Заводской номер: 009120461 Количество на модель: 1
009120461
1
30

Номер детали на чертеже:

30

Cranked link

Заводской номер: 009219570 Количество на модель: 2
009219570
2
