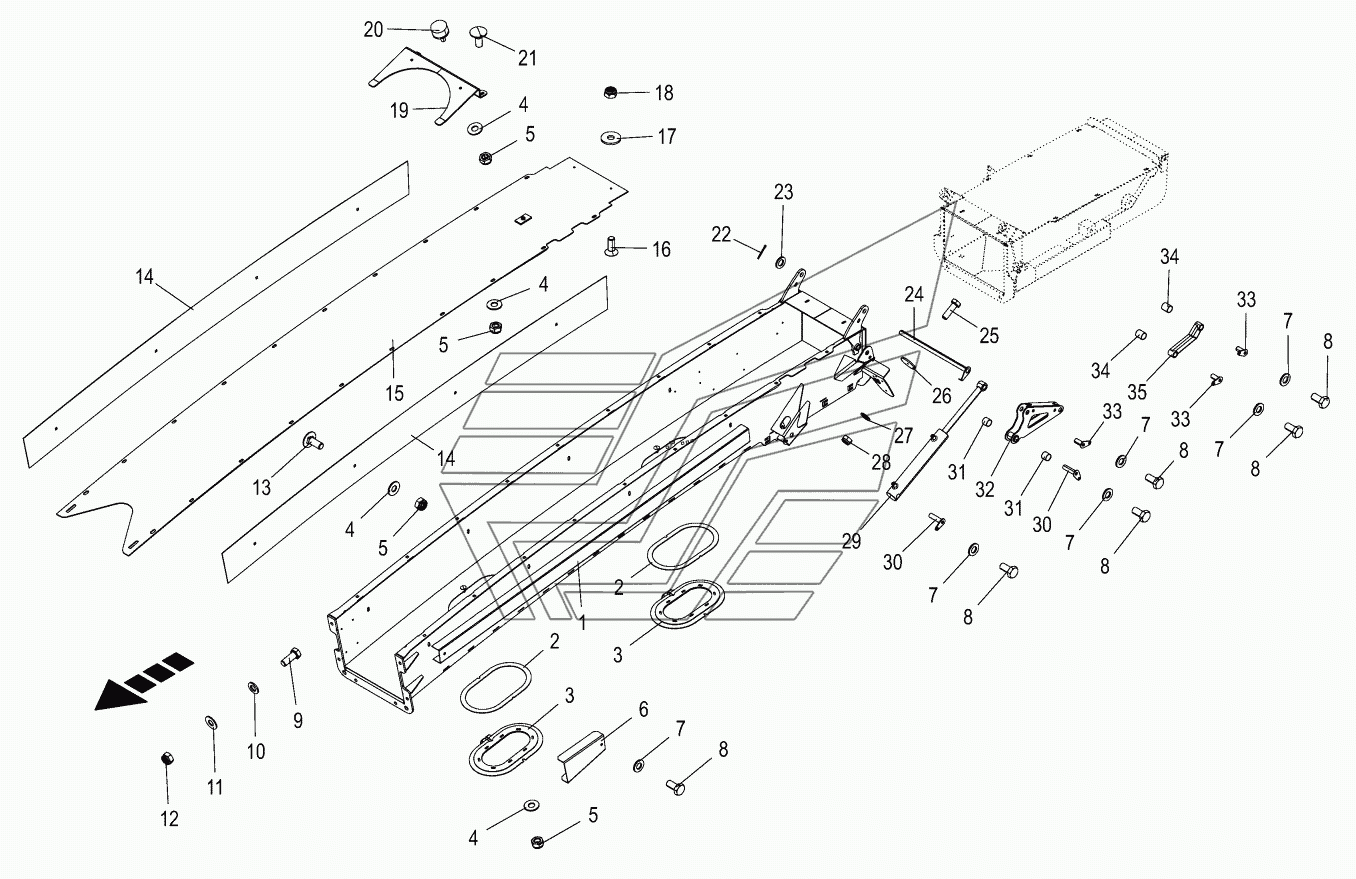

Discharge chute extension 12/14-row BIG-X-480. Каталог 2016г.

Discharge flap-end piece -10 rows BIG-X-480 Discharge flap-end piece -12/14 rows BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270034050 Количество на модель: 2
270034050
2
1

Номер детали на чертеже:

1

Extension part front

Заводской номер: 202208183 Количество на модель: 1
202208183
1
2

Номер детали на чертеже:

2

Gasket ring

Заводской номер: 202240920 Количество на модель: 2
202240920
2
3

Номер детали на чертеже:

3

Cover maintenance openings

Заводской номер: 200298763 Количество на модель: 2
200298763
2
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
6

Номер детали на чертеже:

6

Cover cable channel

Заводской номер: 202214380 Количество на модель: 1
202214380
1
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009104130 Количество на модель:
009104130
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009105061 Количество на модель:
009105061
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 009049512 Количество на модель:
009049512
14

Номер детали на чертеже:

14

Wear plate side wall

Заводской номер: 202208441 Количество на модель: 2
202208441
2
15

Номер детали на чертеже:

15

Wear plate back

Заводской номер: 202277610 Количество на модель: 1
202277610
1
16

Номер детали на чертеже:

16

Countersunkscrew

Заводской номер: 009040051 Количество на модель:
009040051
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009103511 Количество на модель:
009103511
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
19

Номер детали на чертеже:

19

Support block

Заводской номер: 202278280 Количество на модель: 1
202278280
1
20

Номер детали на чертеже:

20

Rubber pad

Заводской номер: 009242270 Количество на модель: 2
009242270
2
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009047312 Количество на модель: 1
009047312
1
22

Номер детали на чертеже:

22

Cotter pin

Заводской номер: 009120461 Количество на модель:
009120461
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103031 Количество на модель:
009103031
24

Номер детали на чертеже:

24

Shaft

Заводской номер: 202214390 Количество на модель: 1
202214390
1
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009002920 Количество на модель:
009002920
26

Номер детали на чертеже:

26

Rear reflector-red

Заводской номер: 009245351 Количество на модель: 1
009245351
1
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009105001 Количество на модель:
009105001
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 009087020 Количество на модель:
009087020
29

Номер детали на чертеже:

29

Hydraulic cylinder

Заводской номер: 270064050 Количество на модель: 2
270064050
2
30

Номер детали на чертеже:

30

Bolt long

Заводской номер: 202208532 Количество на модель: 4
202208532
4
31

Номер детали на чертеже:

31

Bearing bush

Заводской номер: 009349290 Количество на модель: 4
009349290
4
32

Номер детали на чертеже:

32

Lever assembled

Заводской номер: 202208452 Количество на модель: 2
202208452
2
33

Номер детали на чертеже:

33

Pin

Заводской номер: 202208522 Количество на модель: 6
202208522
6
34

Номер детали на чертеже:

34

Bearing bush

Заводской номер: 009349580 Количество на модель: 4
009349580
4
35

Номер детали на чертеже:

35

Coupler left assembled

Заводской номер: 202208491 Количество на модель: 1
202208491
1
35

Номер детали на чертеже:

35

Coupler right assembled

Заводской номер: 202208511 Количество на модель: 1
202208511
1
Discharge flap-end piece -10 rows BIG-X-480 Discharge flap-end piece -12/14 rows BIG-X-480
