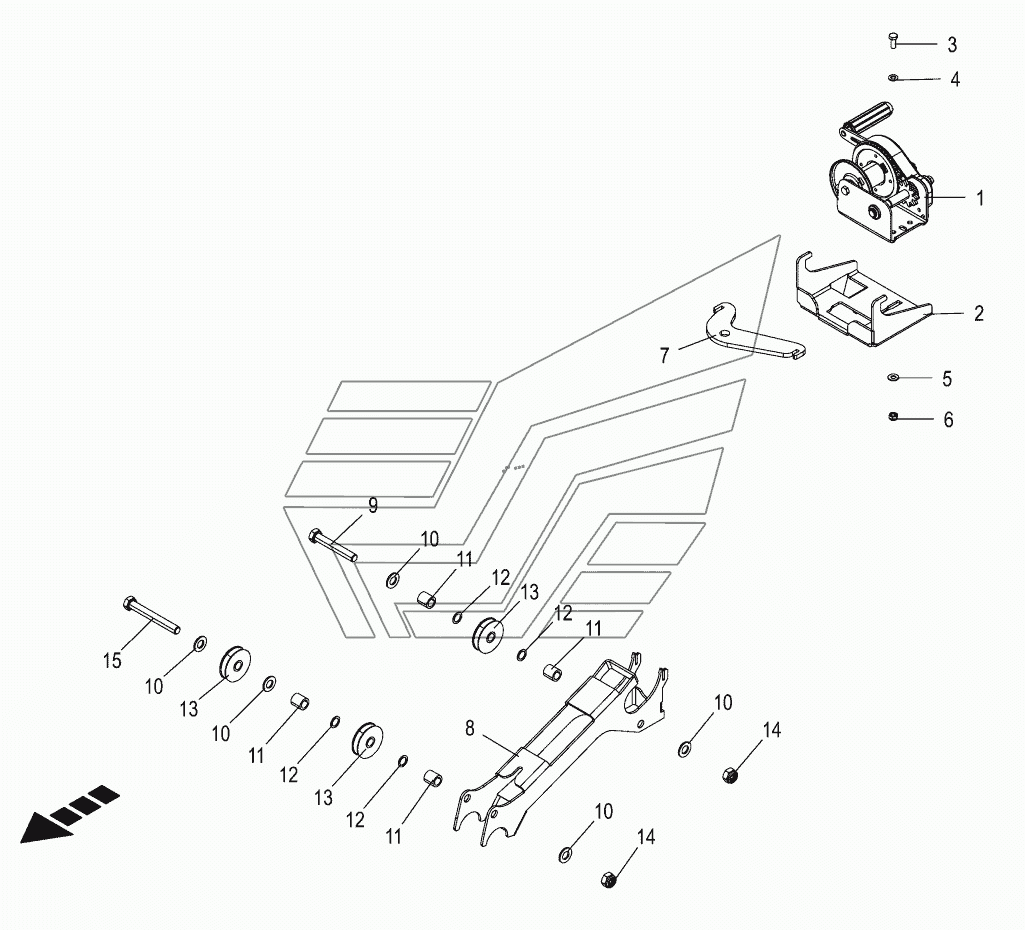

Rope winch / additional axis BIG-X-480. Каталог 2016г.

Hydraulics - additional axis BIG-X-480 ForageCam BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable winch w. load air brake

Заводской номер: 270172020 Количество на модель: 1
270172020
1
2

Номер детали на чертеже:

2

Support winch

Заводской номер: 204210392 Количество на модель: 1
204210392
1
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009104130 Количество на модель:
009104130
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
7

Номер детали на чертеже:

7

Holder winch

Заводской номер: 204210401 Количество на модель: 1
204210401
1
8

Номер детали на чертеже:

8

Roll catch

Заводской номер: 204211081 Количество на модель: 1
204211081
1
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009011080 Количество на модель:
009011080
10

Номер детали на чертеже:

10

Disc

Заводской номер: 009103330 Количество на модель:
009103330
11

Номер детали на чертеже:

11

Spacer bushing

Заводской номер: 204211650 Количество на модель: 4
204211650
4
12

Номер детали на чертеже:

12

Shim ring

Заводской номер: 009108061 Количество на модель:
009108061
13

Номер детали на чертеже:

13

Rope pulley

Заводской номер: 0030414 Количество на модель: 3
0030414
3
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087140 Количество на модель:
009087140
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009011110 Количество на модель:
009011110
