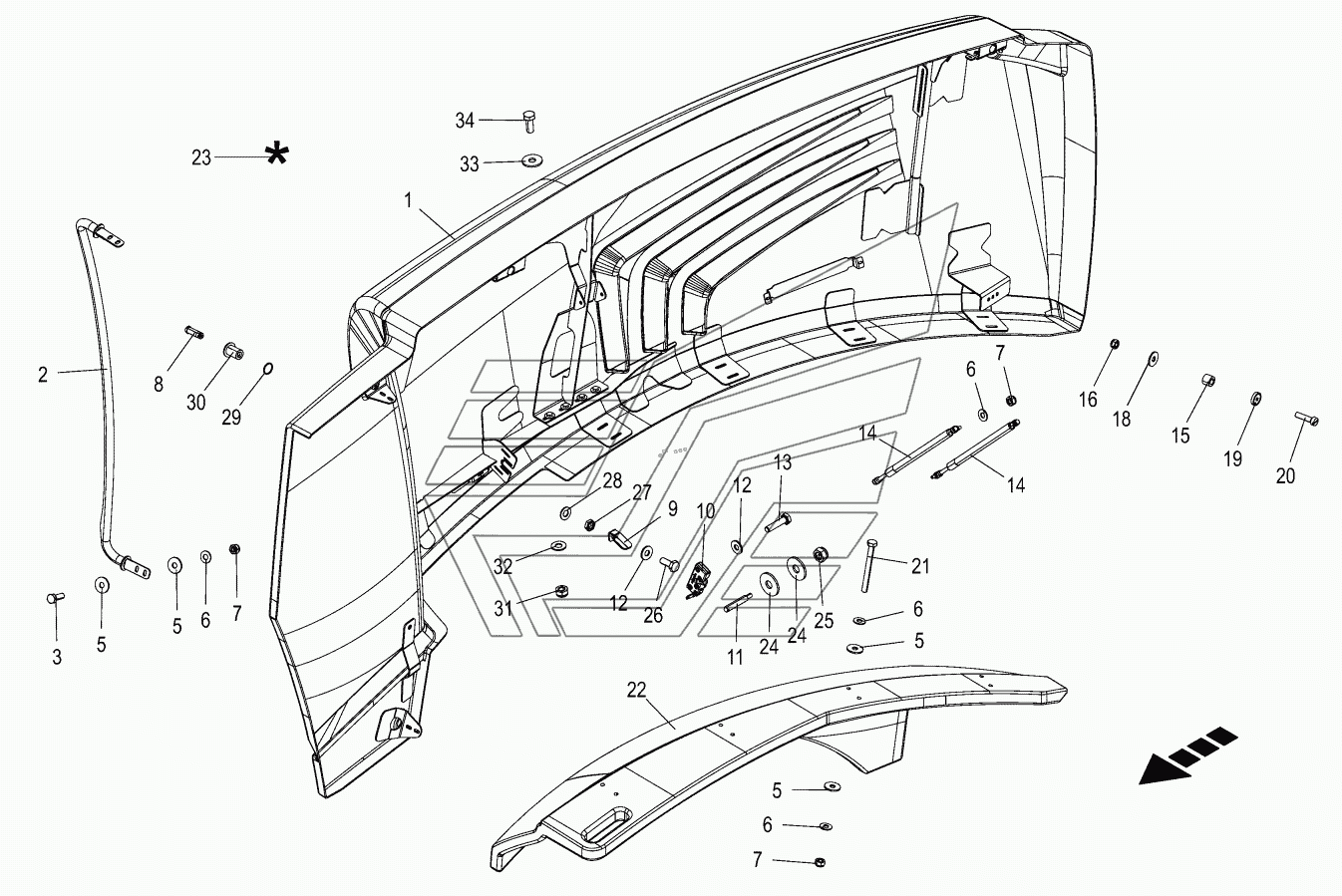

Side flap BIG-X-480. Каталог 2016г.

Hydraulics - additive connection back BIG-X-480 Traction relief BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Driver side flap right

Заводской номер: 202292100 Количество на модель: 1
202292100
1
1

Номер детали на чертеже:

1

Side flap with frame right

Заводской номер: 202220223 Количество на модель: 1
202220223
1
1

Номер детали на чертеже:

1

Side rame with frame left

Заводской номер: 202220183 Количество на модель: 1
202220183
1
2

Номер детали на чертеже:

2

Handrail side flap right

Заводской номер: 202253920 Количество на модель: 1
202253920
1
2

Номер детали на чертеже:

2

Handrail side flap left

Заводской номер: 202253931 Количество на модель: 1
202253931
1
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009106030 Количество на модель:
009106030
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
8

Номер детали на чертеже:

8

Retainer

Заводской номер: 202289990 Количество на модель: 2
202289990
2
9

Номер детали на чертеже:

9

Right

Заводской номер: 202285210 Количество на модель: 1
202285210
1
10

Номер детали на чертеже:

10

Double catch lock

Заводской номер: 270118261 Количество на модель: 2
270118261
2
11

Номер детали на чертеже:

11

Locking bolt

Заводской номер: 202253820 Количество на модель: 2
202253820
2
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009002391 Количество на модель:
009002391
14

Номер детали на чертеже:

14

Gas spring

Заводской номер: 270136280 Количество на модель: 4
270136280
4
15

Номер детали на чертеже:

15

Sleeve

Заводской номер: 202295120 Количество на модель: 2
202295120
2
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087020 Количество на модель:
009087020
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009103650 Количество на модель:
009103650
19

Номер детали на чертеже:

19

Magnet

Заводской номер: 270137040 Количество на модель: 2
270137040
2
20

Номер детали на чертеже:

20

Allen screw

Заводской номер: 009037471 Количество на модель:
009037471
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
22

Номер детали на чертеже:

22

Mudguard right

Заводской номер: 202220233 Количество на модель: 1
202220233
1
22

Номер детали на чертеже:

22

Wing lh

Заводской номер: 202220203 Количество на модель: 1
202220203
1
23

Номер детали на чертеже:

23

Repairing set for plastics- beige

Заводской номер: 009403750 Количество на модель:
009403750
23

Номер детали на чертеже:

23

Repairing set for plastics-green

Заводской номер: 270063970 Количество на модель:
270063970
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009103490 Количество на модель:
009103490
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
27

Номер детали на чертеже:

27

Hex nut-low form

Заводской номер: 900013960 Количество на модель:
900013960
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
29

Номер детали на чертеже:

29

O-ring

Заводской номер: 009375180 Количество на модель: 2
009375180
2
30

Номер детали на чертеже:

30

Housing

Заводской номер: 202290010 Количество на модель: 2
202290010
2
31

Номер детали на чертеже:

31

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
33

Номер детали на чертеже:

33

Washer

Заводской номер: 900001210 Количество на модель:
900001210
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
