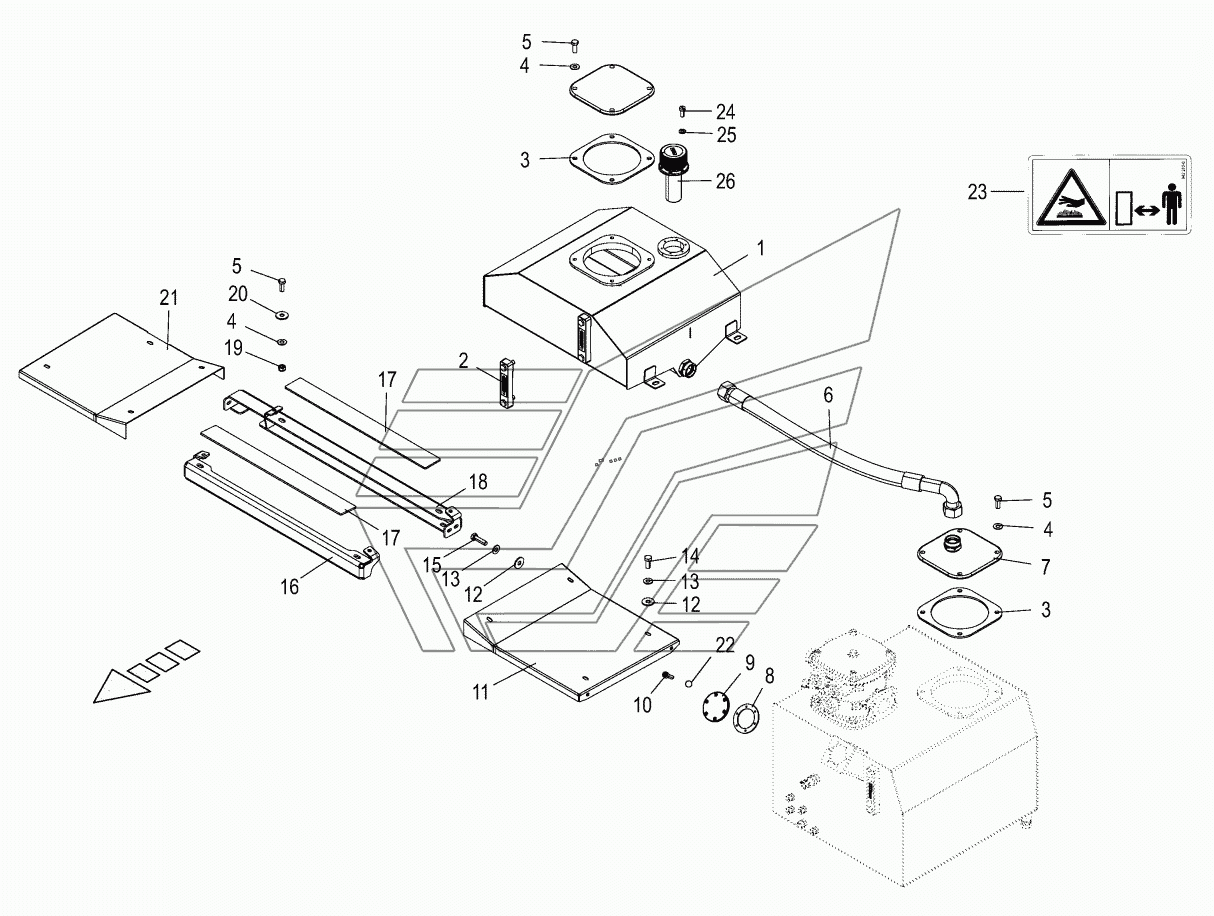

Hydraulics - auxiliary tank BIG-X-480. Каталог 2016г.

Hydraulics - sharpening device BIG-X-480 Hydraulics - additive connection back BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hyd. additional tank

Заводской номер: 202276500 Количество на модель: 1
202276500
1
2

Номер детали на чертеже:

2

Oil level indicator

Заводской номер: 009400291 Количество на модель: 1
009400291
1
3

Номер детали на чертеже:

3

Gasket

Заводской номер: 200272630 Количество на модель: 2
200272630
2
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
6

Номер детали на чертеже:

6

Hyd. hose

Заводской номер: 270151430 Количество на модель: 1
270151430
1
7

Номер детали на чертеже:

7

Tank cap

Заводской номер: 202276790 Количество на модель: 1
202276790
1
8

Номер детали на чертеже:

8

flat gasket

Заводской номер: 202276840 Количество на модель: 1
202276840
1
9

Номер детали на чертеже:

9

Cover filler neck

Заводской номер: 202276830 Количество на модель: 1
202276830
1
10

Номер детали на чертеже:

10

Allen screw

Заводской номер: 009030140 Количество на модель:
009030140
11

Номер детали на чертеже:

11

Sealing sheet additional tank left

Заводской номер: 202277401 Количество на модель: 1
202277401
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009106030 Количество на модель:
009106030
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
16

Номер детали на чертеже:

16

Holder additional hydraulic tank front

Заводской номер: 202277371 Количество на модель: 1
202277371
1
17

Номер детали на чертеже:

17

Mat

Заводской номер: 202278270 Количество на модель: 2
202278270
2
18

Номер детали на чертеже:

18

Holder additional hydraulics rear

Заводской номер: 202277360 Количество на модель: 1
202277360
1
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009106090 Количество на модель:
009106090
21

Номер детали на чертеже:

21

Sealing sheet additional tank right

Заводской номер: 202277381 Количество на модель: 1
202277381
1
22

Номер детали на чертеже:

22

Sealing ring

Заводской номер: 900028120 Количество на модель: 6
900028120
6
23

Номер детали на чертеже:

23

Tag

Заводской номер: 009422100 Количество на модель: 1
009422100
1
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 009036520 Количество на модель:
009036520
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009105001 Количество на модель:
009105001
26

Номер детали на чертеже:

26

Filler neck

Заводской номер: 002191690 Количество на модель: 1
002191690
1
