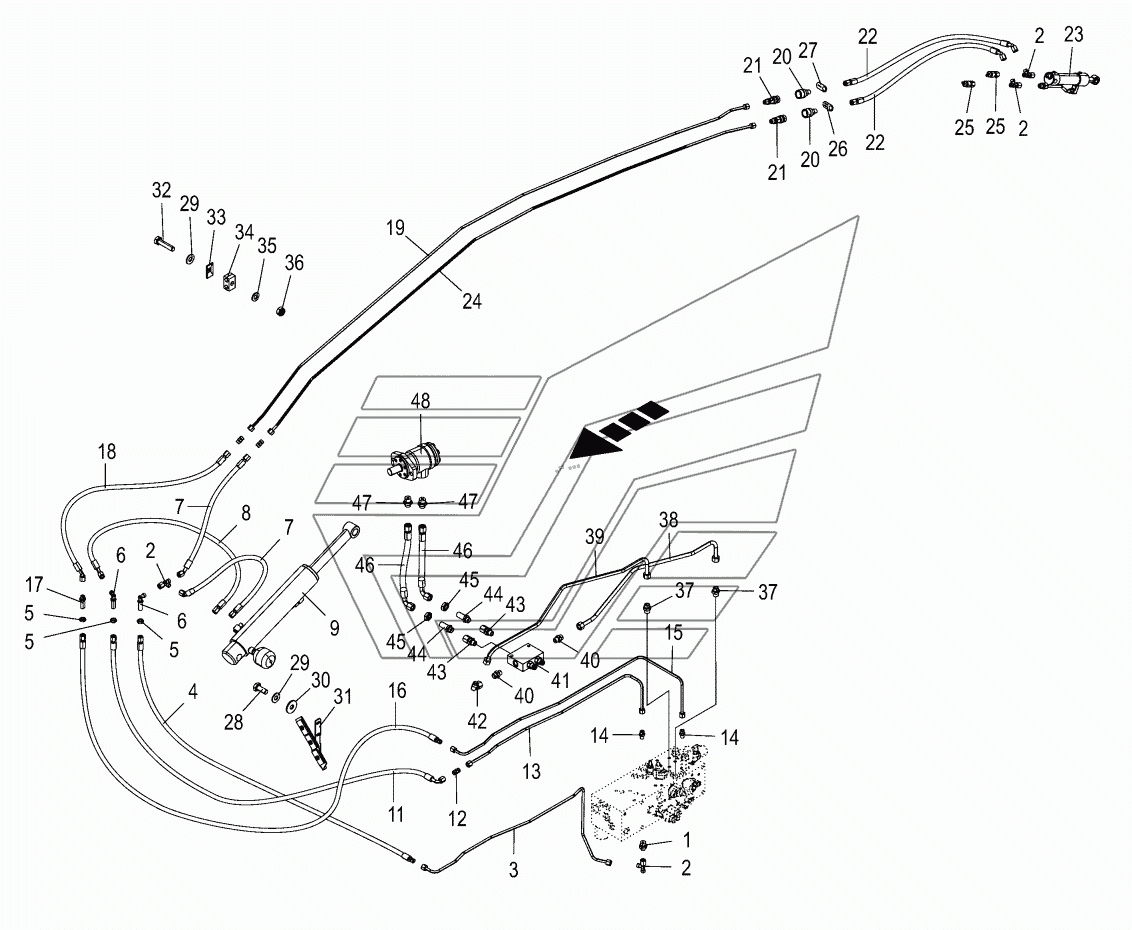

Hydraulics - discharge chute BIG-X-480. Каталог 2016г.

Hydraulics - swivelling device BIG-X-480 Hydraulics - discharge chute - 12/14-row BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gasket set

Заводской номер: 270120360 Количество на модель: 1
270120360
1

Номер детали на чертеже:

Sealing set

Заводской номер: 009188240 Количество на модель: 1
009188240
1

Номер детали на чертеже:

Hydraulic cylinder

Заводской номер: 009185430 Количество на модель: 1
009185430
1

Номер детали на чертеже:

O-ring seal

Заводской номер: 270120440 Количество на модель: 1
270120440
1

Номер детали на чертеже:

Gasket set

Заводской номер: 270034121 Количество на модель: 1
270034121
1
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 900000480 Количество на модель: 1
900000480
1
2

Номер детали на чертеже:

2

Adjustable L connection

Заводской номер: 009199670 Количество на модель: 2
009199670
2
3

Номер детали на чертеже:

3

Hyd. line

Заводской номер: 202227242 Количество на модель: 1
202227242
1
4

Номер детали на чертеже:

4

Hyd. hose

Заводской номер: 270142120 Количество на модель: 1
270142120
1
5

Номер детали на чертеже:

5

Hex nut-low form

Заводской номер: 009085060 Количество на модель:
009085060
6

Номер детали на чертеже:

6

Connector

Заводской номер: 009199660 Количество на модель: 2
009199660
2
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 270010050 Количество на модель: 2
270010050
2
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 270010060 Количество на модель: 1
270010060
1
9

Номер детали на чертеже:

9

Hyd. cylinder

Заводской номер: 270112151 Количество на модель: 1
270112151
1
11

Номер детали на чертеже:

11

Hyd. hose

Заводской номер: 270125170 Количество на модель: 1
270125170
1
12

Номер детали на чертеже:

12

Connector

Заводской номер: 009193020 Количество на модель: 2
009193020
2
13

Номер детали на чертеже:

13

Hyd. line

Заводской номер: 202227181 Количество на модель: 1
202227181
1
14

Номер детали на чертеже:

14

Мale connector

Заводской номер: 900015500 Количество на модель: 2
900015500
2
15

Номер детали на чертеже:

15

Hyd. line

Заводской номер: 202227161 Количество на модель: 1
202227161
1
16

Номер детали на чертеже:

16

Hyd. hose

Заводской номер: 270142110 Количество на модель: 1
270142110
1
17

Номер детали на чертеже:

17

Straight 2-way connector

Заводской номер: 009199630 Количество на модель: 1
009199630
1
18

Номер детали на чертеже:

18

Hyd. hose

Заводской номер: 270122950 Количество на модель: 1
270122950
1
19

Номер детали на чертеже:

19

Hyd. line

Заводской номер: 202237510 Количество на модель: 1
202237510
1
20

Номер детали на чертеже:

20

Screw coupl. plug

Заводской номер: 270105320 Количество на модель: 2
270105320
2
21

Номер детали на чертеже:

21

Protective cap sleeve

Заводской номер: 270105330 Количество на модель: 2
270105330
2
22

Номер детали на чертеже:

22

Hyd. hose

Заводской номер: 270123120 Количество на модель: 2
270123120
2
22

Номер детали на чертеже:

22

Hyd. Hose

Заводской номер: 270134760 Количество на модель: 2
270134760
2
22

Номер детали на чертеже:

22

Hyd. hose

Заводской номер: 270123980 Количество на модель: 2
270123980
2
23

Номер детали на чертеже:

23

Hydraulic cylinder

Заводской номер: 270095952 Количество на модель: 1
270095952
1
24

Номер детали на чертеже:

24

Hyd. line

Заводской номер: 202237520 Количество на модель: 1
202237520
1
25

Номер детали на чертеже:

25

Connector f.mini-test equipm.

Заводской номер: 270006620 Количество на модель: 2
270006620
2
26

Номер детали на чертеже:

26

Hose marking 2

Заводской номер: 202276561 Количество на модель: 1
202276561
1
27

Номер детали на чертеже:

27

Hose marking

Заводской номер: 202276541 Количество на модель: 1
202276541
1
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
29

Номер детали на чертеже:

29

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009106030 Количество на модель:
009106030
31

Номер детали на чертеже:

31

Support hyd. lines

Заводской номер: 202258241 Количество на модель: 1
202258241
1
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009010542 Количество на модель:
009010542
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
33

Номер детали на чертеже:

33

Cover plate

Заводской номер: 009251340 Количество на модель: 8
009251340
8
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 270078280 Количество на модель: 5
270078280
5
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 009251590 Количество на модель: 6
009251590
6
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель: 1
009251600
1
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009104130 Количество на модель:
009104130
36

Номер детали на чертеже:

36

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
37

Номер детали на чертеже:

37

Male connector

Заводской номер: 009209011 Количество на модель: 2
009209011
2
38

Номер детали на чертеже:

38

Hyd. line

Заводской номер: 204203580 Количество на модель: 1
204203580
1
39

Номер детали на чертеже:

39

Hyd. line

Заводской номер: 204203590 Количество на модель: 1
204203590
1
40

Номер детали на чертеже:

40

Male connector

Заводской номер: 009199181 Количество на модель: 2
009199181
2
41

Номер детали на чертеже:

41

Lowering brake valve

Заводской номер: 270165790 Количество на модель: 1
270165790
1
42

Номер детали на чертеже:

42

Angle lug

Заводской номер: 009210671 Количество на модель: 1
009210671
1
43

Номер детали на чертеже:

43

Male connector

Заводской номер: 009196750 Количество на модель: 2
009196750
2
44

Номер детали на чертеже:

44

Straight 2-way connector

Заводской номер: 009210871 Количество на модель: 2
009210871
2
45

Номер детали на чертеже:

45

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
46

Номер детали на чертеже:

46

High pressure hose line

Заводской номер: 009200950 Количество на модель: 2
009200950
2
47

Номер детали на чертеже:

47

Male connector

Заводской номер: 009196021 Количество на модель: 2
009196021
2
48

Номер детали на чертеже:

48

Hydraulic motor

Заводской номер: 009212790 Количество на модель: 1
009212790
1
