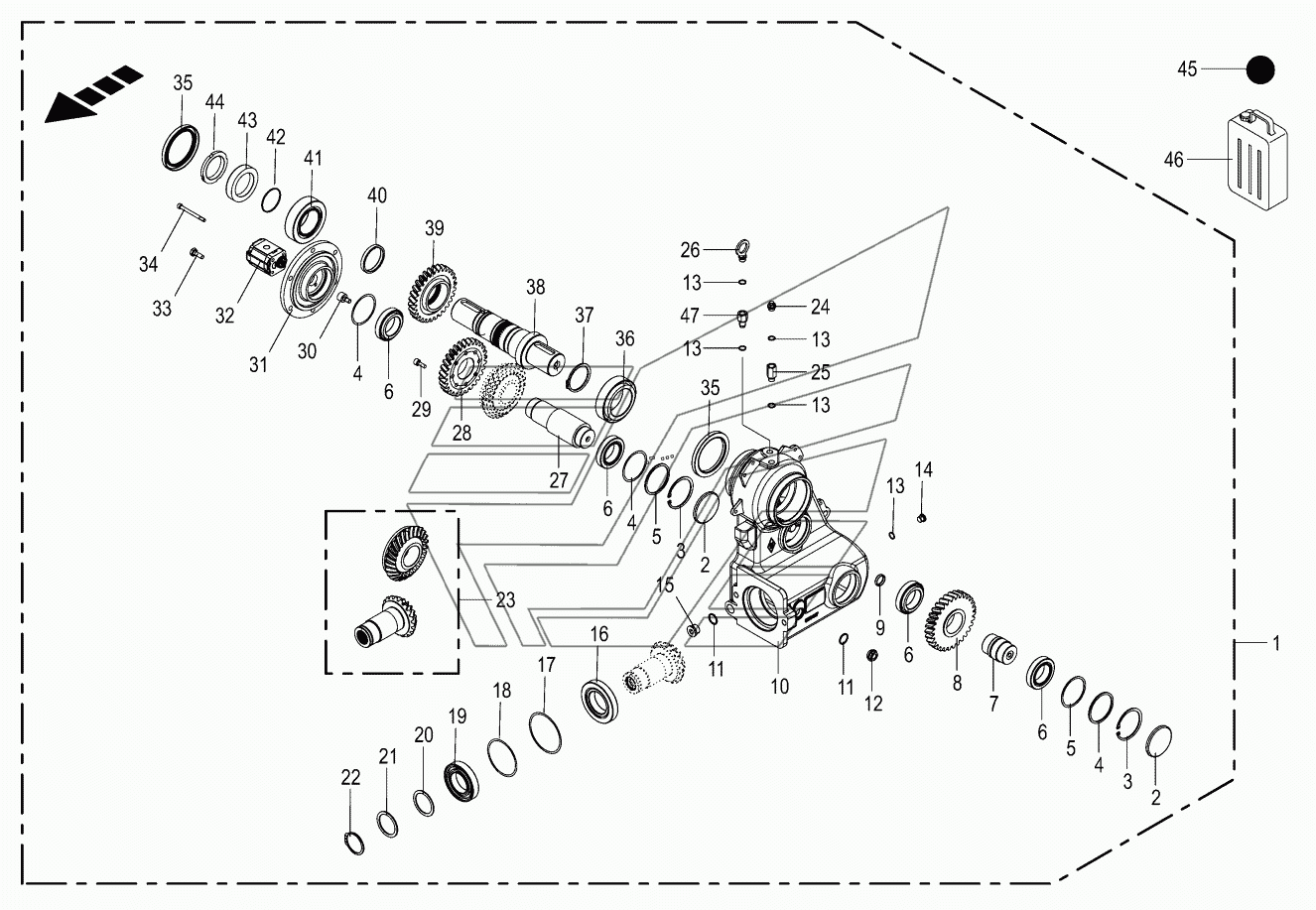

Intermediate gearbox BIG-X-480. Каталог 2017г.

Mounting parts - intermediate gearbox BIG-X-480 Intermediate gearbox BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Intermediate gearbox

Заводской номер: 270106913 Количество на модель: 1
270106913
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 900031730 Количество на модель: 2
900031730
2
3

Номер детали на чертеже:

3

Circlip

Заводской номер: 009116800 Количество на модель: 2
009116800
2
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109450 Количество на модель:
009109450
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109440 Количество на модель:
009109440
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 900031670 Количество на модель:
900031670
5

Номер детали на чертеже:

5

Supporting disc

Заводской номер: 900020200 Количество на модель:
900020200
6

Номер детали на чертеже:

6

Taper roller bearing

Заводской номер: 009321780 Количество на модель: 4
009321780
4
7

Номер детали на чертеже:

7

Shaft Short

Заводской номер: 270181440 Количество на модель: 1
270181440
1
8

Номер детали на чертеже:

8

Spur wheel

Заводской номер: 270181400 Количество на модель: 1
270181400
1
9

Номер детали на чертеже:

9

Cover part rubberized

Заводской номер: 900031630 Количество на модель: 1
900031630
1
10

Номер детали на чертеже:

10

Gearbox housing

Заводской номер: 270181370 Количество на модель: 1
270181370
1
11

Номер детали на чертеже:

11

Gasket ring

Заводской номер: 009377511 Количество на модель: 2
009377511
2
12

Номер детали на чертеже:

12

Oil level hole

Заводской номер: 900031660 Количество на модель: 1
900031660
1
13

Номер детали на чертеже:

13

Seal ring

Заводской номер: 900031640 Количество на модель: 5
900031640
5
14

Номер детали на чертеже:

14

Locking screw with I-hex M16X1.5

Заводской номер: 900026960 Количество на модель: 1
900026960
1
15

Номер детали на чертеже:

15

Locking screw hexago. socket

Заводской номер: 900031650 Количество на модель: 1
900031650
1
16

Номер детали на чертеже:

16

Taper roller bearing

Заводской номер: 009321600 Количество на модель: 1
009321600
1
17

Номер детали на чертеже:

17

Shim ring

Заводской номер: 900004810 Количество на модель:
900004810
17

Номер детали на чертеже:

17

Shim ring

Заводской номер: 900031690 Количество на модель:
900031690
17

Номер детали на чертеже:

17

Shim ring

Заводской номер: 900031680 Количество на модель:
900031680
18

Номер детали на чертеже:

18

Shim ring

Заводской номер: 900021460 Количество на модель:
900021460
18

Номер детали на чертеже:

18

Shim ring

Заводской номер: 009101020 Количество на модель:
009101020
18

Номер детали на чертеже:

18

Shim ring

Заводской номер: 900031700 Количество на модель:
900031700
19

Номер детали на чертеже:

19

Grooved ball bearing

Заводской номер: 009301420 Количество на модель: 1
009301420
1
20

Номер детали на чертеже:

20

Shim ring

Заводской номер: 009110030 Количество на модель:
009110030
20

Номер детали на чертеже:

20

Shim ring

Заводской номер: 009110020 Количество на модель:
009110020
20

Номер детали на чертеже:

20

Shim ring

Заводской номер: 009110010 Количество на модель:
009110010
21

Номер детали на чертеже:

21

Supporting disc

Заводской номер: 009107401 Количество на модель:
009107401
22

Номер детали на чертеже:

22

Circlip

Заводской номер: 009115620 Количество на модель: 1
009115620
1
23

Номер детали на чертеже:

23

Bevel gear kit

Заводской номер: 270181420 Количество на модель: 1
270181420
1
24

Номер детали на чертеже:

24

Venting valve

Заводской номер: 270181520 Количество на модель: 1
270181520
1
25

Номер детали на чертеже:

25

Screw connection

Заводской номер: 270181490 Количество на модель: 1
270181490
1
26

Номер детали на чертеже:

26

Ring screw

Заводской номер: 270181530 Количество на модель: 1
270181530
1
27

Номер детали на чертеже:

27

Shaft bevel gear kit

Заводской номер: 270181450 Количество на модель: 1
270181450
1
28

Номер детали на чертеже:

28

Spur wheel

Заводской номер: 270181410 Количество на модель: 1
270181410
1
29

Номер детали на чертеже:

29

Allen screw

Заводской номер: 900014280 Количество на модель:
900014280
30

Номер детали на чертеже:

30

Adapter

Заводской номер: 270181500 Количество на модель: 1
270181500
1
31

Номер детали на чертеже:

31

Housing flange

Заводской номер: 270181380 Количество на модель: 1
270181380
1
32

Номер детали на чертеже:

32

Pump gearbox cooling

Заводской номер: 270181540 Количество на модель: 1
270181540
1
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
34

Номер детали на чертеже:

34

Allen screw

Заводской номер: 009030890 Количество на модель:
009030890
35

Номер детали на чертеже:

35

Radial-shaft sealing ring

Заводской номер: 900019550 Количество на модель: 2
900019550
2
36

Номер детали на чертеже:

36

Taper roller bearing

Заводской номер: 900031710 Количество на модель: 2
900031710
2
37

Номер детали на чертеже:

37

Circlip

Заводской номер: 900015060 Количество на модель: 1
900015060
1
38

Номер детали на чертеже:

38

Through shaft

Заводской номер: 270181430 Количество на модель: 1
270181430
1
39

Номер детали на чертеже:

39

Spur wheel

Заводской номер: 270181390 Количество на модель: 1
270181390
1
40

Номер детали на чертеже:

40

Ring

Заводской номер: 270181470 Количество на модель: 1
270181470
1
41

Номер детали на чертеже:

41

Taper roller bearing

Заводской номер: 009321490 Количество на модель: 1
009321490
1
42

Номер детали на чертеже:

42

O-ring

Заводской номер: 009375510 Количество на модель: 1
009375510
1
43

Номер детали на чертеже:

43

Adapter ring

Заводской номер: 270181510 Количество на модель: 1
270181510
1
44

Номер детали на чертеже:

44

Slotted nut

Заводской номер: 009358260 Количество на модель: 1
009358260
1
45

Номер детали на чертеже:

45

Oil-Id.-no.= 1ltr

Заводской номер: 270084060 Количество на модель:
270084060
46

Номер детали на чертеже:

46

Oil-Id.-no.= 20ltr

Заводской номер: 270084900 Количество на модель:
270084900
Mounting parts - intermediate gearbox BIG-X-480 Intermediate gearbox BIG-X-480
