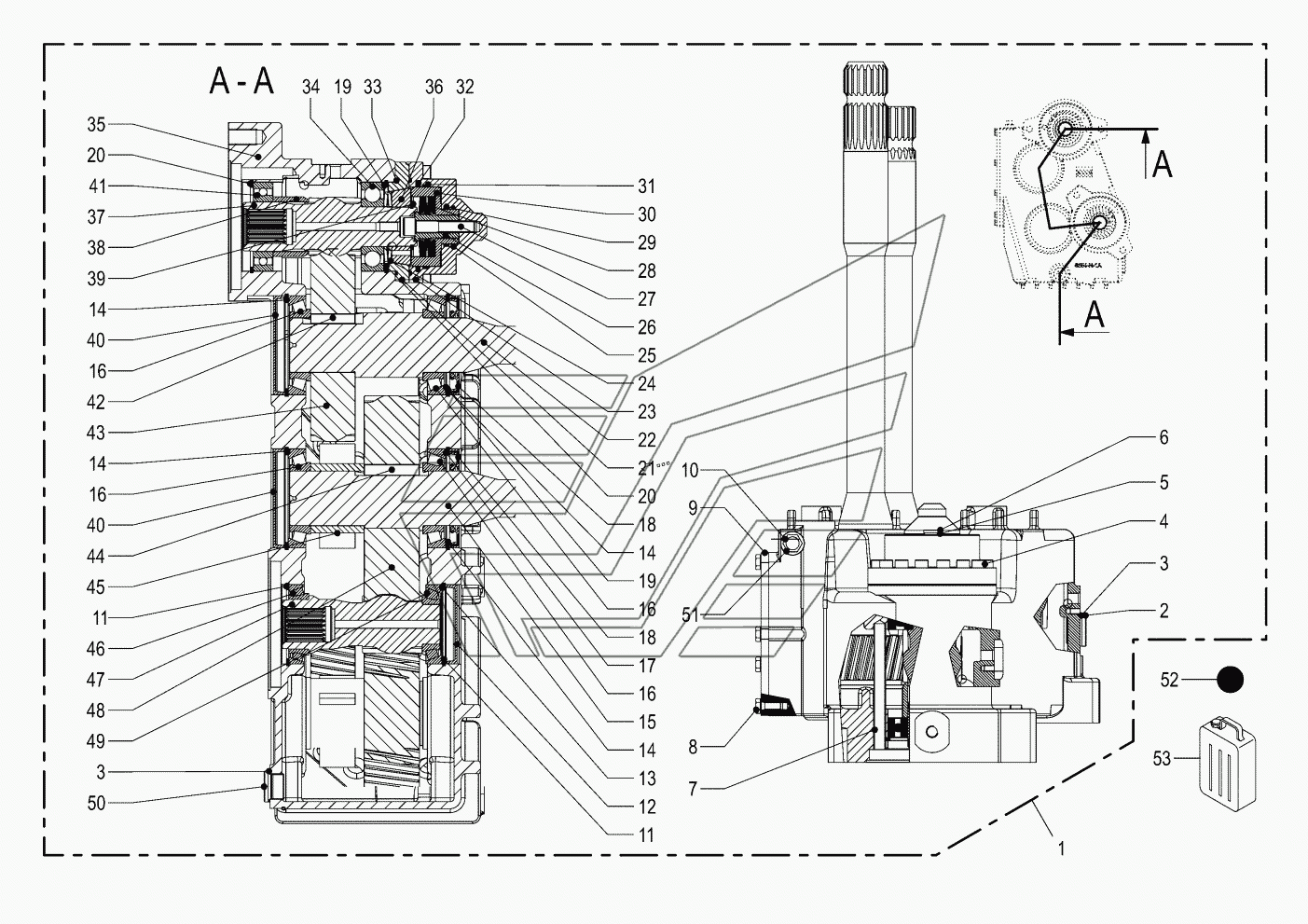

Auxiliary gearbox BIG-X-480. Каталог 2017г.

Front attachment drive BIG-X-480 Mounting parts - intermediate gearbox BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Transfer gearbox with brake

Заводской номер: 270166471 Количество на модель: 1
270166471
1
2

Номер детали на чертеже:

2

Locking screw hexago. socket

Заводской номер: 900031380 Количество на модель: 1
900031380
1
3

Номер детали на чертеже:

3

Gasket ring

Заводской номер: 009377511 Количество на модель: 2
009377511
2
4

Номер детали на чертеже:

4

Cylinder screw hexagon socket

Заводской номер: 900031360 Количество на модель:
900031360
5

Номер детали на чертеже:

5

Gasket ring

Заводской номер: 009377161 Количество на модель: 1
009377161
1
6

Номер детали на чертеже:

6

Locking screw hexagonal socket

Заводской номер: 900031390 Количество на модель: 1
900031390
1
7

Номер детали на чертеже:

7

Tube

Заводской номер: 270179950 Количество на модель: 1
270179950
1
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
9

Номер детали на чертеже:

9

Gearbox housing cover

Заводской номер: 270179860 Количество на модель: 1
270179860
1
10

Номер детали на чертеже:

10

Ventilation filter

Заводской номер: 270180150 Количество на модель: 1
270180150
1
11

Номер детали на чертеже:

11

Circlip

Заводской номер: 009116730 Количество на модель: 2
009116730
2
12

Номер детали на чертеже:

12

Sealing cap

Заводской номер: 900004260 Количество на модель: 1
900004260
1
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 900005930 Количество на модель:
900005930
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 900005940 Количество на модель:
900005940
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 900005950 Количество на модель:
900005950
14

Номер детали на чертеже:

14

Circlip

Заводской номер: 009116860 Количество на модель: 4
009116860
4
15

Номер детали на чертеже:

15

Profile shaft

Заводской номер: 270179920 Количество на модель: 1
270179920
1
16

Номер детали на чертеже:

16

Taper roller bearing

Заводской номер: 009321100 Количество на модель: 4
009321100
4
17

Номер детали на чертеже:

17

Shim ring

Заводской номер: 009109250 Количество на модель:
009109250
17

Номер детали на чертеже:

17

Shim ring

Заводской номер: 009109260 Количество на модель:
009109260
17

Номер детали на чертеже:

17

Shim ring

Заводской номер: 009109510 Количество на модель:
009109510
18

Номер детали на чертеже:

18

Radial-shaft sealing ring

Заводской номер: 009360760 Количество на модель: 2
009360760
2
19

Номер детали на чертеже:

19

Shim ring

Заводской номер: 900031400 Количество на модель:
900031400
19

Номер детали на чертеже:

19

Shim ring

Заводской номер: 900031410 Количество на модель:
900031410
19

Номер детали на чертеже:

19

Shim ring

Заводской номер: 900031420 Количество на модель:
900031420
20

Номер детали на чертеже:

20

Circlip

Заводской номер: 009116800 Количество на модель: 2
009116800
2
21

Номер детали на чертеже:

21

Flange

Заводской номер: 270179960 Количество на модель: 1
270179960
1
22

Номер детали на чертеже:

22

Profile shaft

Заводской номер: 270179890 Количество на модель: 1
270179890
1
23

Номер детали на чертеже:

23

Cylinder

Заводской номер: 270179980 Количество на модель: 1
270179980
1
24

Номер детали на чертеже:

24

Belleville spring

Заводской номер: 270180010 Количество на модель: 2
270180010
2
25

Номер детали на чертеже:

25

Turcon seal ring

Заводской номер: 900031310 Количество на модель: 1
900031310
1
26

Номер детали на чертеже:

26

Bushing

Заводской номер: 270180000 Количество на модель: 1
270180000
1
27

Номер детали на чертеже:

27

Allen screw

Заводской номер: 009031440 Количество на модель:
009031440
28

Номер детали на чертеже:

28

Belleville spring

Заводской номер: 270180110 Количество на модель: 4
270180110
4
29

Номер детали на чертеже:

29

Guide ring

Заводской номер: 900031330 Количество на модель: 1
900031330
1
30

Номер детали на чертеже:

30

Plunger

Заводской номер: 270179990 Количество на модель: 1
270179990
1
31

Номер детали на чертеже:

31

Guide ring

Заводской номер: 900031340 Количество на модель: 1
900031340
1
32

Номер детали на чертеже:

32

Turcon seal ring

Заводской номер: 900031320 Количество на модель: 1
900031320
1
33

Номер детали на чертеже:

33

O-ring seal

Заводской номер: 900031350 Количество на модель: 2
900031350
2
34

Номер детали на чертеже:

34

Grooved ball bearing

Заводской номер: 900031290 Количество на модель: 1
900031290
1
35

Номер детали на чертеже:

35

Gearbox housing

Заводской номер: 270179850 Количество на модель: 1
270179850
1
36

Номер детали на чертеже:

36

profile ring

Заводской номер: 270179970 Количество на модель: 1
270179970
1
37

Номер детали на чертеже:

37

Spur pinion shaft

Заводской номер: 270179870 Количество на модель: 1
270179870
1
38

Номер детали на чертеже:

38

Bushing

Заводской номер: 270179930 Количество на модель: 1
270179930
1
39

Номер детали на чертеже:

39

Circlip

Заводской номер: 009115180 Количество на модель: 1
009115180
1
40

Номер детали на чертеже:

40

Sealing cap

Заводской номер: 900012590 Количество на модель: 2
900012590
2
41

Номер детали на чертеже:

41

Grooved ball bearing

Заводской номер: 900031270 Количество на модель: 1
900031270
1
42

Номер детали на чертеже:

42

Fit-in key

Заводской номер: 900031480 Количество на модель: 1
900031480
1
43

Номер детали на чертеже:

43

Spur gear

Заводской номер: 270179880 Количество на модель: 1
270179880
1
44

Номер детали на чертеже:

44

Fit-in key

Заводской номер: 009152470 Количество на модель: 1
009152470
1
45

Номер детали на чертеже:

45

Bushing

Заводской номер: 270179940 Количество на модель: 1
270179940
1
46

Номер детали на чертеже:

46

Taper roller bearing

Заводской номер: 009321770 Количество на модель: 1
009321770
1
47

Номер детали на чертеже:

47

Spur pinion shaft

Заводской номер: 270179900 Количество на модель: 1
270179900
1
48

Номер детали на чертеже:

48

Spur gear

Заводской номер: 270179910 Количество на модель: 1
270179910
1
49

Номер детали на чертеже:

49

Taper roller bearing

Заводской номер: 009321070 Количество на модель: 1
009321070
1
51

Номер детали на чертеже:

51

Gasket ring

Заводской номер: 009450910 Количество на модель: 1
009450910
1
52

Номер детали на чертеже:

52

Oil-Id.-no.= 1ltr

Заводской номер: 270084060 Количество на модель:
270084060
53

Номер детали на чертеже:

53

Oil-Id.-no.= 20ltr

Заводской номер: 270084900 Количество на модель:
270084900
