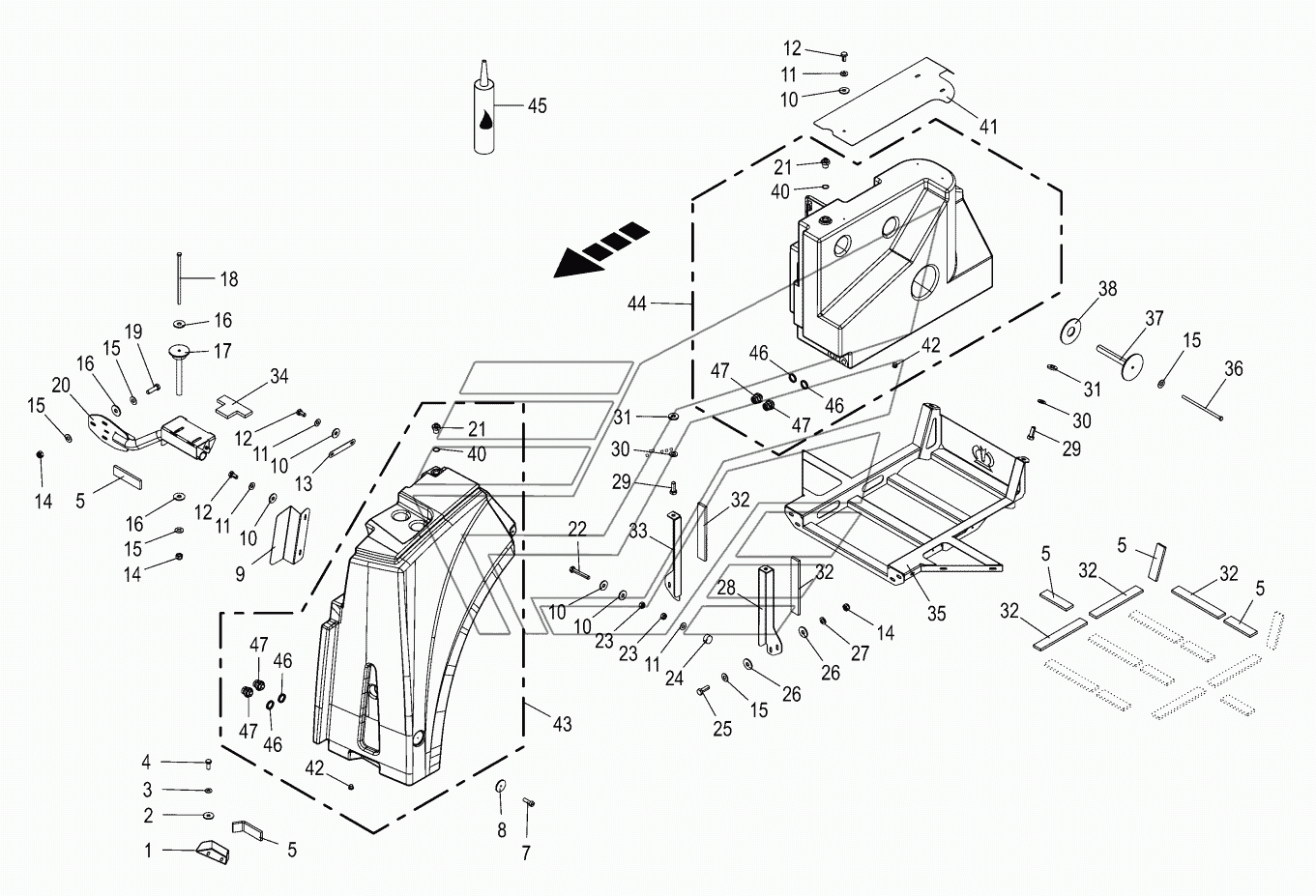

Auxiliary tank BIG-X-480. Каталог 2017г.

Diesel fuel tank - bonded rubber plate BIG-X-480 Mounting material without additional tank BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tank support

Заводской номер: 204207111 Количество на модель: 1
204207111
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103530 Количество на модель:
009103530
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
5

Номер детали на чертеже:

5

Rubber plate

Заводской номер: 202221982 Количество на модель: 10
202221982
10
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
8

Номер детали на чертеже:

8

Side light-yellow

Заводской номер: 009245361 Количество на модель: 1
009245361
1
9

Номер детали на чертеже:

9

Cover plate

Заводской номер: 202290720 Количество на модель: 1
202290720
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009106030 Количество на модель:
009106030
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
13

Номер детали на чертеже:

13

Support

Заводской номер: 202271550 Количество на модель: 1
202271550
1
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009103490 Количество на модель:
009103490
17

Номер детали на чертеже:

17

Spacer

Заводской номер: 202254111 Количество на модель: 2
202254111
2
18

Номер детали на чертеже:

18

Hexagon head screw

Заводской номер: 900028970 Количество на модель:
900028970
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
20

Номер детали на чертеже:

20

Tank holder left

Заводской номер: 202254282 Количество на модель: 1
202254282
1
21

Номер детали на чертеже:

21

Screw-in support diesel tank hexagon

Заводской номер: 202265890 Количество на модель: 2
202265890
2
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
23

Номер детали на чертеже:

23

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
24

Номер детали на чертеже:

24

Rubber buffer

Заводской номер: 270136910 Количество на модель: 1
270136910
1
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
26

Номер детали на чертеже:

26

Washer

Заводской номер: 009106090 Количество на модель:
009106090
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009105061 Количество на модель:
009105061
28

Номер детали на чертеже:

28

Back beam holder SCR tank

Заводской номер: 202254100 Количество на модель: 1
202254100
1
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009103620 Количество на модель:
009103620
32

Номер детали на чертеже:

32

Rubber plate

Заводской номер: 202221962 Количество на модель: 10
202221962
10
33

Номер детали на чертеже:

33

Back beam holder additional tank

Заводской номер: 202254080 Количество на модель: 1
202254080
1
34

Номер детали на чертеже:

34

Rubber plate

Заводской номер: 204214011 Количество на модель: 1
204214011
1
35

Номер детали на чертеже:

35

Back beam rear

Заводской номер: 204227341 Количество на модель: 1
204227341
1
36

Номер детали на чертеже:

36

Hex bolt

Заводской номер: 900020420 Количество на модель:
900020420
37

Номер детали на чертеже:

37

Spacer additional tank

Заводской номер: 202254321 Количество на модель: 2
202254321
2
38

Номер детали на чертеже:

38

Spacer

Заводской номер: 202272140 Количество на модель: 2
202272140
2
40

Номер детали на чертеже:

40

O-ring

Заводской номер: 900026560 Количество на модель: 1
900026560
1
41

Номер детали на чертеже:

41

Guard sheet additional tank

Заводской номер: 202272503 Количество на модель: 1
202272503
1
42

Номер детали на чертеже:

42

Locking screw inside hexagon

Заводской номер: 900027940 Количество на модель: 2
900027940
2
43

Номер детали на чертеже:

43

Side tank assembl.

Заводской номер: 202284520 Количество на модель: 1
202284520
1
44

Номер детали на чертеже:

44

Additional tank rear pre-assembled

Заводской номер: 202201291 Количество на модель: 1
202201291
1
45

Номер детали на чертеже:

45

Instant adhesive

Заводской номер: 270115590 Количество на модель: 1
270115590
1
46

Номер детали на чертеже:

46

Rubber seal

Заводской номер: 270065090 Количество на модель: 4
270065090
4
47

Номер детали на чертеже:

47

Connection

Заводской номер: 200202230 Количество на модель: 4
200202230
4
Diesel fuel tank - bonded rubber plate BIG-X-480 Mounting material without additional tank BIG-X-480
