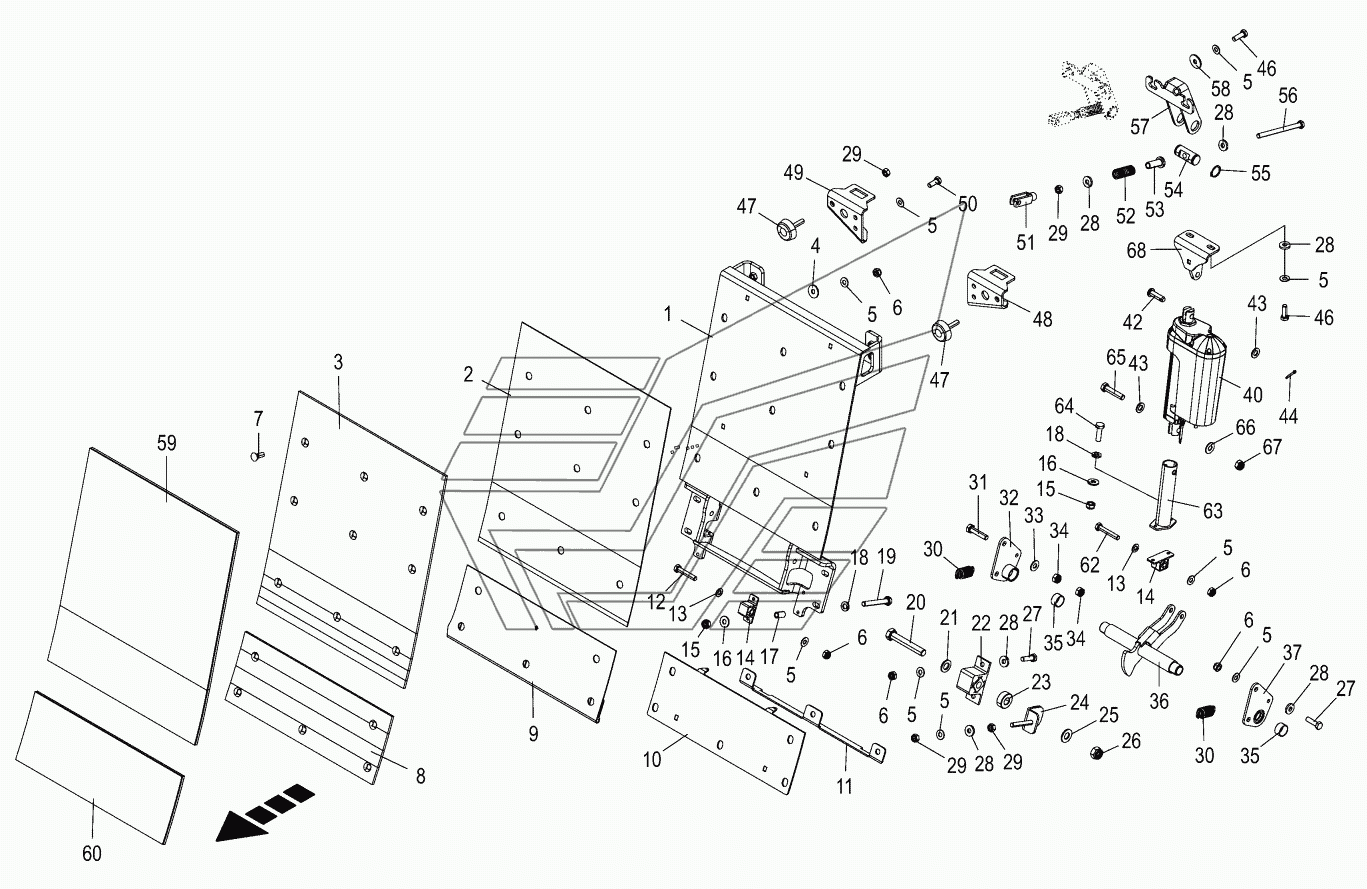

Rear panel BIG-X-480. Каталог 2017г.

Rear panel BIG-X-480 Discharge chute assembl. BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rear wall top

Заводской номер: 200297185 Количество на модель: 1
200297185
1
2

Номер детали на чертеже:

2

Rubber plate top

Заводской номер: 202229811 Количество на модель: 1
202229811
1
3

Номер детали на чертеже:

3

Wear plate rear wall top

Заводской номер: 202246232 Количество на модель: 1
202246232
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 900001210 Количество на модель:
900001210
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
7

Номер детали на чертеже:

7

Countersunk screw square

Заводской номер: 900024120 Количество на модель:
900024120
8

Номер детали на чертеже:

8

Wear sheet rear wall bottom

Заводской номер: 202246252 Количество на модель: 1
202246252
1
9

Номер детали на чертеже:

9

Rubber plate bottom

Заводской номер: 202229823 Количество на модель: 1
202229823
1
10

Номер детали на чертеже:

10

Rear wall bottom

Заводской номер: 200297195 Количество на модель: 1
200297195
1
11

Номер детали на чертеже:

11

Strip

Заводской номер: 202283913 Количество на модель: 1
202283913
1
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009014340 Количество на модель:
009014340
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009104140 Количество на модель:
009104140
14

Номер детали на чертеже:

14

Rubber spring element

Заводской номер: 270135220 Количество на модель: 3
270135220
3
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
17

Номер детали на чертеже:

17

Spacer bushing

Заводской номер: 202254401 Количество на модель: 4
202254401
4
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009104111 Количество на модель:
009104111
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009014111 Количество на модель:
009014111
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009011411 Количество на модель:
009011411
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103031 Количество на модель:
009103031
22

Номер детали на чертеже:

22

Rubber spring element

Заводской номер: 270117850 Количество на модель: 2
270117850
2
23

Номер детали на чертеже:

23

Bushing

Заводской номер: 200239750 Количество на модель: 2
200239750
2
24

Номер детали на чертеже:

24

Rear wall adjuster A3G

Заводской номер: 202245171 Количество на модель: 2
202245171
2
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009103611 Количество на модель:
009103611
29

Номер детали на чертеже:

29

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
30

Номер детали на чертеже:

30

Tension spring

Заводской номер: 002731281 Количество на модель: 2
002731281
2
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009002010 Количество на модель:
009002010
32

Номер детали на чертеже:

32

Mounting Right

Заводской номер: 200297323 Количество на модель: 1
200297323
1
33

Номер детали на чертеже:

33

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
34

Номер детали на чертеже:

34

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
35

Номер детали на чертеже:

35

Bearing bush

Заводской номер: 009349180 Количество на модель: 2
009349180
2
36

Номер детали на чертеже:

36

Twist shaft

Заводской номер: 200297226 Количество на модель: 1
200297226
1
37

Номер детали на чертеже:

37

Mounting left

Заводской номер: 200297303 Количество на модель: 1
200297303
1
40

Номер детали на чертеже:

40

Linear motor

Заводской номер: 270099162 Количество на модель: 1
270099162
1
42

Номер детали на чертеже:

42

Pin

Заводской номер: 009536301 Количество на модель: 1
009536301
1
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009105061 Количество на модель:
009105061
44

Номер детали на чертеже:

44

Cotter pin

Заводской номер: 009120631 Количество на модель: 1
009120631
1
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
47

Номер детали на чертеже:

47

Rubber pad

Заводской номер: 270053850 Количество на модель: 2
270053850
2
48

Номер детали на чертеже:

48

Holder rubber pad left

Заводской номер: 200286783 Количество на модель: 1
200286783
1
49

Номер детали на чертеже:

49

Holder rubber pad right

Заводской номер: 200286793 Количество на модель: 1
200286793
1
50

Номер детали на чертеже:

50

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
51

Номер детали на чертеже:

51

Clevis cpl.

Заводской номер: 009271101 Количество на модель: 2
009271101
2
52

Номер детали на чертеже:

52

Pressure spring

Заводской номер: 004501430 Количество на модель: 2
004501430
2
53

Номер детали на чертеже:

53

Bushing

Заводской номер: 200283612 Количество на модель: 2
200283612
2
54

Номер детали на чертеже:

54

Bolt holder

Заводской номер: 200283591 Количество на модель: 2
200283591
2
55

Номер детали на чертеже:

55

Circlip

Заводской номер: 009115290 Количество на модель: 4
009115290
4
56

Номер детали на чертеже:

56

Hexagonal head screw

Заводской номер: 900027250 Количество на модель:
900027250
57

Номер детали на чертеже:

57

Spring support

Заводской номер: 200283602 Количество на модель: 2
200283602
2
58

Номер детали на чертеже:

58

Washer

Заводской номер: 009103530 Количество на модель:
009103530
59

Номер детали на чертеже:

59

Wear sheet rear wall top HD

Заводской номер: 202255771 Количество на модель: 1
202255771
1
60

Номер детали на чертеже:

60

Wear sheet rear wall bottom HD

Заводской номер: 202255801 Количество на модель: 1
202255801
1
62

Номер детали на чертеже:

62

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
63

Номер детали на чертеже:

63

Connecting pipe

Заводской номер: 202289673 Количество на модель: 1
202289673
1
64

Номер детали на чертеже:

64

Hex head bolt

Заводской номер: 009006080 Количество на модель:
009006080
65

Номер детали на чертеже:

65

Hex head bolt

Заводской номер: 009014540 Количество на модель:
009014540
66

Номер детали на чертеже:

66

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
67

Номер детали на чертеже:

67

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
68

Номер детали на чертеже:

68

Engine support

Заводской номер: 204243980 Количество на модель: 1
204243980
1
