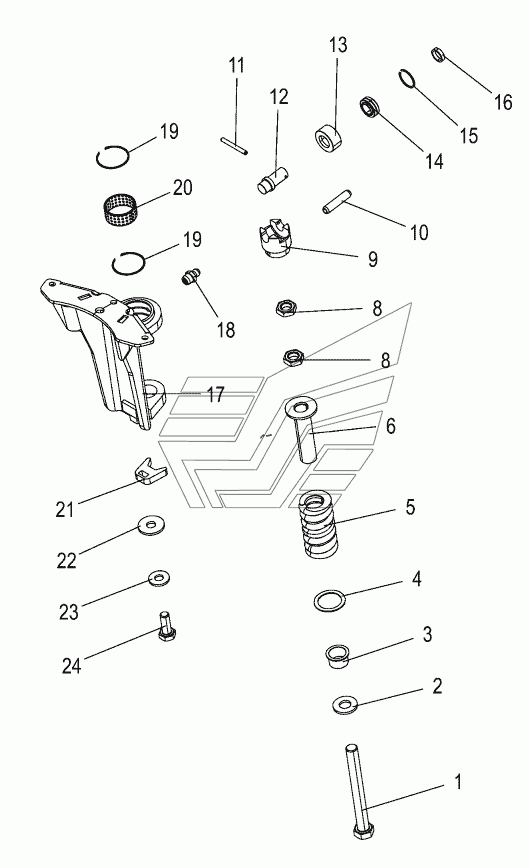

Trap BIG-X-480. Каталог 2017г.

Channel union - top 6° BIG-X-480 Auger-gearbox BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009010291 Количество на модель:
009010291
2

Номер детали на чертеже:

2

Washer start-up safety mechanism

Заводской номер: 202225000 Количество на модель: 1
202225000
1
3

Номер детали на чертеже:

3

Collar bush

Заводской номер: 009349060 Количество на модель: 1
009349060
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 204200680 Количество на модель: 1
204200680
1
5

Номер детали на чертеже:

5

Compression spring

Заводской номер: 270153140 Количество на модель: 1
270153140
1
6

Номер детали на чертеже:

6

Pressure sleeve

Заводской номер: 202285920 Количество на модель: 1
202285920
1
8

Номер детали на чертеже:

8

Hex nut-low form

Заводской номер: 009085312 Количество на модель:
009085312
9

Номер детали на чертеже:

9

Bearing holder

Заводской номер: 202237280 Количество на модель: 1
202237280
1
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 009126732 Количество на модель: 1
009126732
1
11

Номер детали на чертеже:

11

Roll pin

Заводской номер: 009125861 Количество на модель: 1
009125861
1
12

Номер детали на чертеже:

12

Bearing bolt

Заводской номер: 202210732 Количество на модель: 1
202210732
1
13

Номер детали на чертеже:

13

Raceway

Заводской номер: 202210701 Количество на модель: 1
202210701
1
14

Номер детали на чертеже:

14

Radial bearing

Заводской номер: 009347510 Количество на модель: 1
009347510
1
15

Номер детали на чертеже:

15

Snap ring

Заводской номер: 900015840 Количество на модель: 1
900015840
1
16

Номер детали на чертеже:

16

Spacer ring

Заводской номер: 202210722 Количество на модель: 1
202210722
1
17

Номер детали на чертеже:

17

Spring hanger

Заводской номер: 200296194 Количество на модель: 1
200296194
1
18

Номер детали на чертеже:

18

Grease niple

Заводской номер: 009191050 Количество на модель: 1
009191050
1
19

Номер детали на чертеже:

19

Snap ring

Заводской номер: 900024360 Количество на модель: 2
900024360
2
20

Номер детали на чертеже:

20

Bearing bushing

Заводской номер: 900024370 Количество на модель: 1
900024370
1
21

Номер детали на чертеже:

21

Twist lock

Заводской номер: 202237340 Количество на модель: 1
202237340
1
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009103511 Количество на модель:
009103511
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
