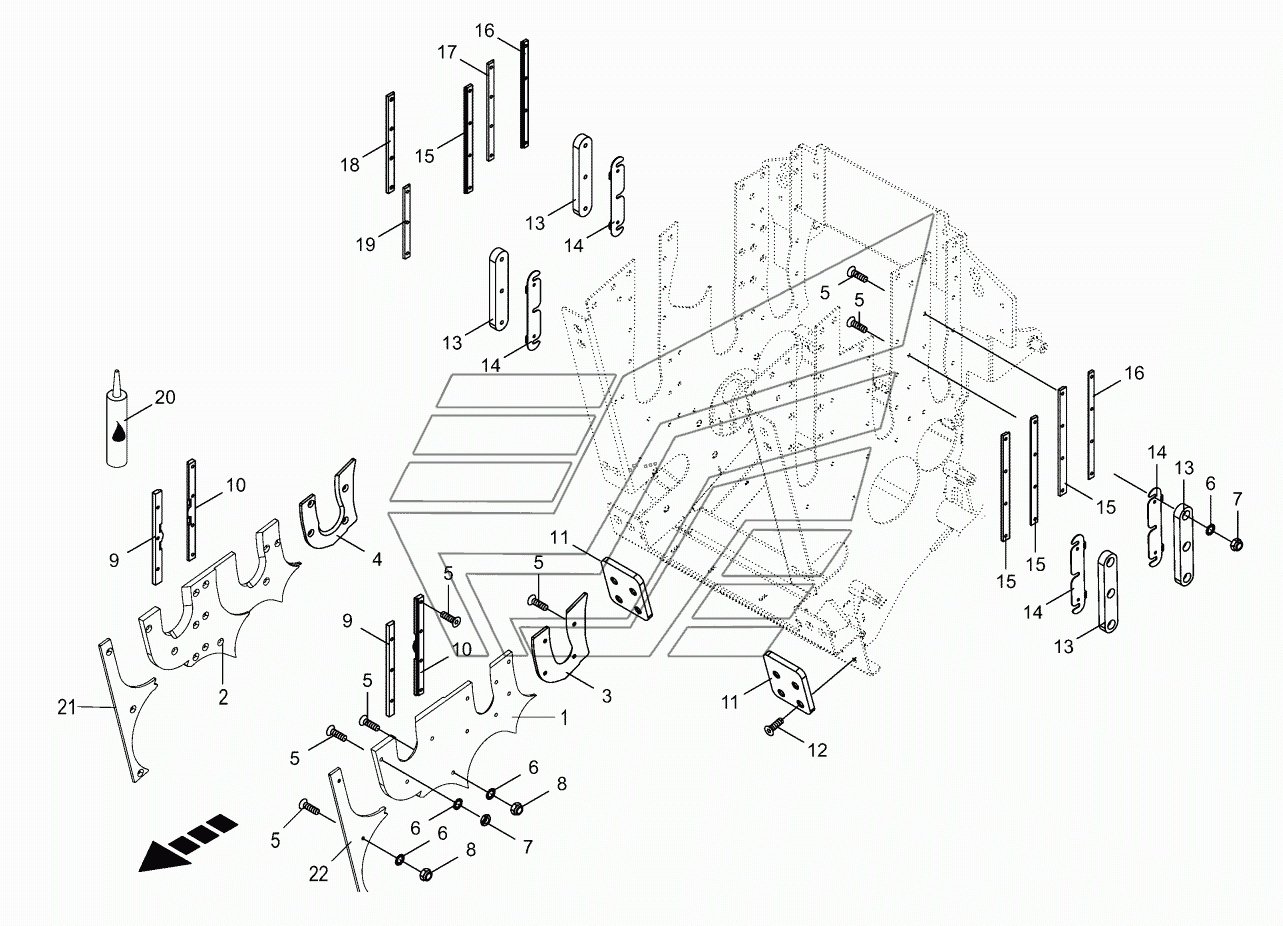

Wearing plates / guide - feeder Housing BIG-X-480. Каталог 2017г.

Feeder Housing BIG-X-480 Grain collecting plate / slotted cover BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
4
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wear sheet lh. plastic

Заводской номер: 202291501 Количество на модель: 1
202291501
1
2

Номер детали на чертеже:

2

Wear sheet rh. plastic

Заводской номер: 202291531 Количество на модель: 1
202291531
1
3

Номер детали на чертеже:

3

Wear plate rear, left

Заводской номер: 202200980 Количество на модель: 1
202200980
1
3

Номер детали на чертеже:

3

Wear plate rear, left HD

Заводской номер: 202218881 Количество на модель: 1
202218881
1
4

Номер детали на чертеже:

4

Wear plate rear right HD

Заводской номер: 202218871 Количество на модель: 1
202218871
1
4

Номер детали на чертеже:

4

Wear plate rear, right

Заводской номер: 202201150 Количество на модель: 1
202201150
1
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040500 Количество на модель:
009040500
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 900003520 Количество на модель:
900003520
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 900020910 Количество на модель:
900020910
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 900013900 Количество на модель:
900013900
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040490 Количество на модель:
009040490
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 900020900 Количество на модель:
900020900
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040101 Количество на модель:
009040101
5

Номер детали на чертеже:

5

Countersunk screw intern hexa

Заводской номер: 900023050 Количество на модель:
900023050
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
7

Номер детали на чертеже:

7

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
9

Номер детали на чертеже:

9

Guide

Заводской номер: 200261521 Количество на модель: 2
200261521
2
10

Номер детали на чертеже:

10

Guide

Заводской номер: 200273110 Количество на модель: 2
200273110
2
11

Номер детали на чертеже:

11

Plastic slide plate

Заводской номер: 202210840 Количество на модель: 2
202210840
2
12

Номер детали на чертеже:

12

Countersunk screw intern hexa

Заводской номер: 900023330 Количество на модель:
900023330
13

Номер детали на чертеже:

13

Slide block

Заводской номер: 200273100 Количество на модель: 4
200273100
4
14

Номер детали на чертеже:

14

Beilage

Заводской номер: 200273091 Количество на модель:
200273091
14

Номер детали на чертеже:

14

Beilage

Заводской номер: 202244801 Количество на модель:
202244801
15

Номер детали на чертеже:

15

GUIDE

Заводской номер: 200232731 Количество на модель: 4
200232731
4
16

Номер детали на чертеже:

16

Guide

Заводской номер: 202205300 Количество на модель: 2
202205300
2
17

Номер детали на чертеже:

17

Guide

Заводской номер: 200232741 Количество на модель: 1
200232741
1
18

Номер детали на чертеже:

18

Guide

Заводской номер: 202223200 Количество на модель: 1
202223200
1
19

Номер детали на чертеже:

19

GUIDE

Заводской номер: 200232751 Количество на модель: 1
200232751
1
20

Номер детали на чертеже:

20

Screw locking-high-strength

Заводской номер: 009385120 Количество на модель:
009385120
21

Номер детали на чертеже:

21

Wear sheet front right

Заводской номер: 202291141 Количество на модель: 1
202291141
1
22

Номер детали на чертеже:

22

Wear sheet front left

Заводской номер: 202291171 Количество на модель: 1
202291171
1
