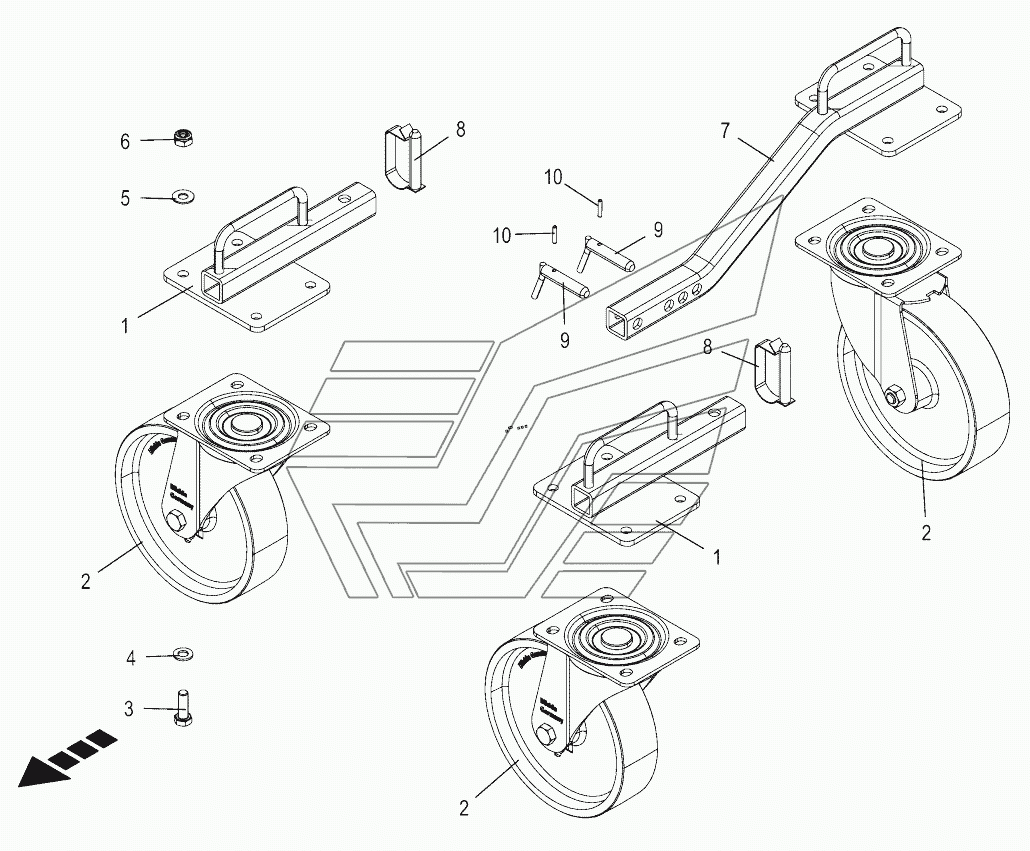

Mounting aid corn conditioner BIG-X-480. Каталог 2017г.

Roller back BIG-X-480 Transfer channel BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wheel holder front

Заводской номер: 202276313 Количество на модель: 2
202276313
2
2

Номер детали на чертеже:

2

Roller

Заводской номер: 002215901 Количество на модель: 3
002215901
3
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009104140 Количество на модель:
009104140
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
7

Номер детали на чертеже:

7

Wheel holder rear

Заводской номер: 204203340 Количество на модель: 1
204203340
1
8

Номер детали на чертеже:

8

Spring stick bolt

Заводской номер: 009170130 Количество на модель: 2
009170130
2
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 204202310 Количество на модель: 2
204202310
2
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 009125792 Количество на модель: 2
009125792
2
