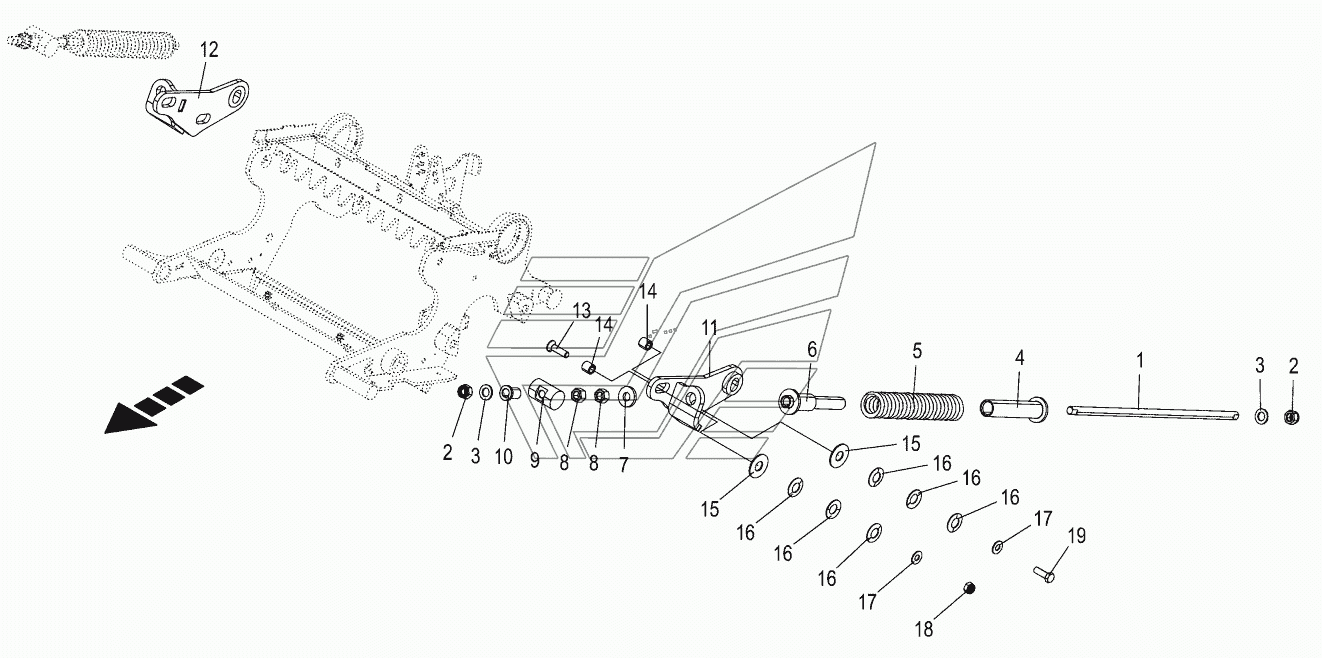

Spring - cracker housing - disc corn conditioner BIG-X-480. Каталог 2017г.

Cracker housing - mounting parts - disc corn conditioner BIG-X-480 Accessories - disc corn conditioner BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Drawbar

Заводской номер: 200289011 Количество на модель: 2
200289011
2
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103031 Количество на модель:
009103031
4

Номер детали на чертеже:

4

Centering sleeve outer

Заводской номер: 204267521 Количество на модель: 2
204267521
2
5

Номер детали на чертеже:

5

Pressure spring

Заводской номер: 002301200 Количество на модель: 2
002301200
2
6

Номер детали на чертеже:

6

Centering sleeve inside

Заводской номер: 204267511 Количество на модель: 2
204267511
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009103620 Количество на модель:
009103620
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
9

Номер детали на чертеже:

9

Threaded piece

Заводской номер: 200289031 Количество на модель: 2
200289031
2
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: 200289041 Количество на модель: 2
200289041
2
11

Номер детали на чертеже:

11

Spring holder left

Заводской номер: 204287090 Количество на модель: 1
204287090
1
12

Номер детали на чертеже:

12

Spring holder rh

Заводской номер: 204287080 Количество на модель: 1
204287080
1
13

Номер детали на чертеже:

13

Countersunkscrew

Заводской номер: 009040161 Количество на модель:
009040161
14

Номер детали на чертеже:

14

Spacer bushing

Заводской номер: 200289022 Количество на модель: 4
200289022
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009106481 Количество на модель:
009106481
16

Номер детали на чертеже:

16

Belleville spring

Заводской номер: 009099231 Количество на модель: 12
009099231
12
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
