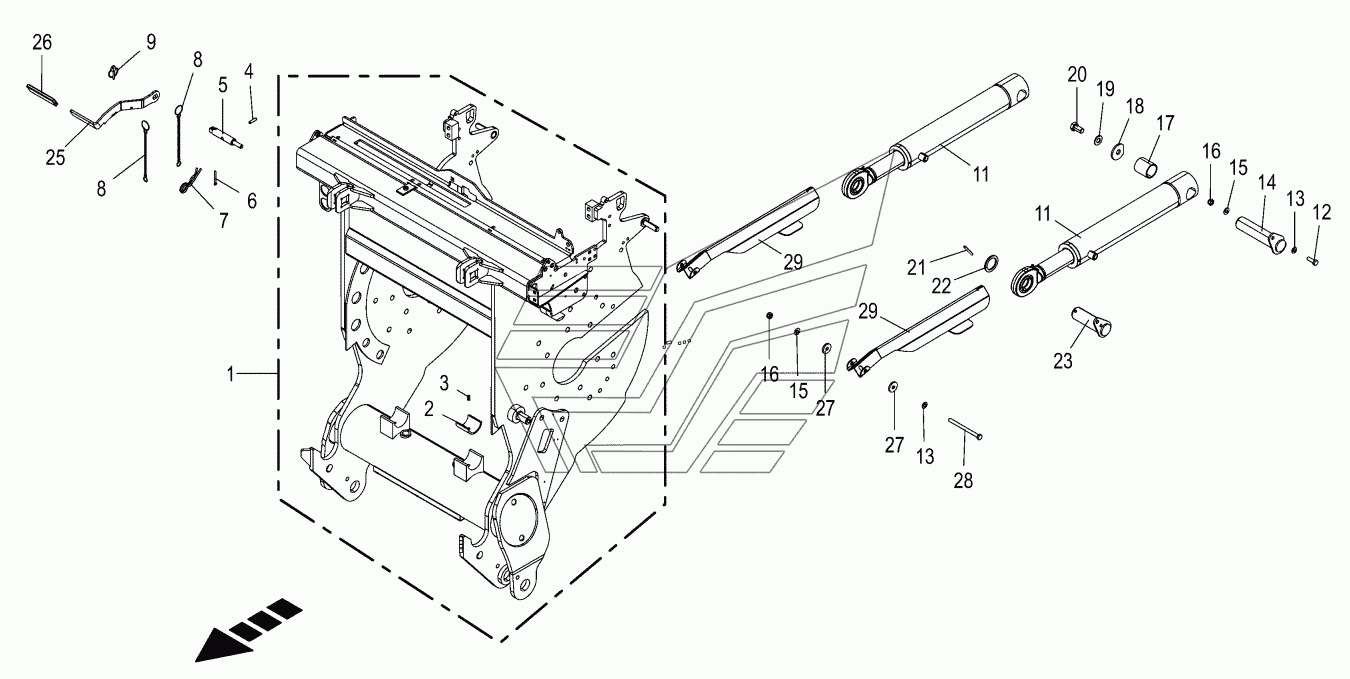

Chopping drum support BIG-X-480. Каталог 2017г.

Chopping aggregate - cpl. without blades BIG-X-480 Chopping drum support - mounting parts BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gasket set

Заводской номер: 270154840 Количество на модель: 2
270154840
2
1

Номер детали на чертеже:

1

Bearing seat-below

Заводской номер: 200285522 Количество на модель: 1
200285522
1
2

Номер детали на чертеже:

2

Sliding bushing

Заводской номер: 002216411 Количество на модель: 2
002216411
2
3

Номер детали на чертеже:

3

Grooved pin

Заводской номер: 009131810 Количество на модель: 2
009131810
2
4

Номер детали на чертеже:

4

Roll pin

Заводской номер: 009125163 Количество на модель: 1
009125163
1
5

Номер детали на чертеже:

5

Locking shaft

Заводской номер: 202282561 Количество на модель: 1
202282561
1
6

Номер детали на чертеже:

6

Cotter pin

Заводской номер: 009120891 Количество на модель: 1
009120891
1
7

Номер детали на чертеже:

7

Spring clip

Заводской номер: 009171050 Количество на модель: 1
009171050
1
8

Номер детали на чертеже:

8

Chain

Заводской номер: 009226512 Количество на модель: 2
009226512
2
9

Номер детали на чертеже:

9

Safety linch pin

Заводской номер: 900022940 Количество на модель: 1
900022940
1
11

Номер детали на чертеже:

11

hydr. cylinder

Заводской номер: 270097302 Количество на модель: 2
270097302
2
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009104140 Количество на модель:
009104140
14

Номер детали на чертеже:

14

Pin

Заводской номер: 202261280 Количество на модель: 2
202261280
2
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
17

Номер детали на чертеже:

17

Spacer bushing

Заводской номер: 202274050 Количество на модель: 2
202274050
2
18

Номер детали на чертеже:

18

Lock washer

Заводской номер: 200243020 Количество на модель: 2
200243020
2
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009003351 Количество на модель:
009003351
21

Номер детали на чертеже:

21

Roll pin

Заводской номер: 009126482 Количество на модель: 2
009126482
2
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009106611 Количество на модель:
009106611
23

Номер детали на чертеже:

23

Pin

Заводской номер: 200297170 Количество на модель: 2
200297170
2
25

Номер детали на чертеже:

25

Lever

Заводской номер: 202282582 Количество на модель: 1
202282582
1
26

Номер детали на чертеже:

26

Hand grip

Заводской номер: 270145660 Количество на модель: 1
270145660
1
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009402870 Количество на модель:
009402870
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009014460 Количество на модель:
009014460
29

Номер детали на чертеже:

29

Cylinder cover

Заводской номер: 204226310 Количество на модель: 2
204226310
2
Chopping aggregate - cpl. without blades BIG-X-480 Chopping drum support - mounting parts BIG-X-480
