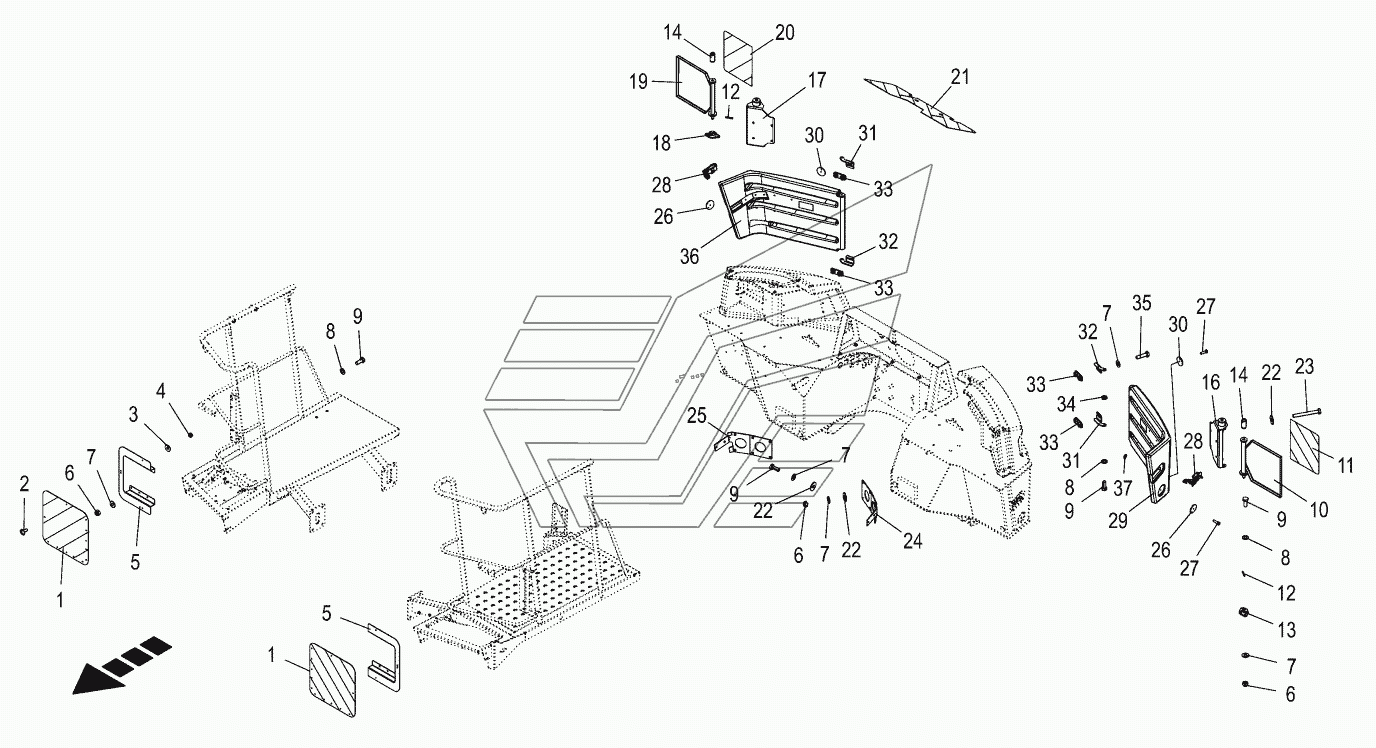

Warning panel BIG-X-480. Каталог 2017г.

Warning panel BIG-X-480 Warning panel BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Warning panel

Заводской номер: 009246850 Количество на модель: 2
009246850
2
2

Номер детали на чертеже:

2

Coach bolt

Заводской номер: 009052101 Количество на модель:
009052101
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103511 Количество на модель:
009103511
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
5

Номер детали на чертеже:

5

Support warning panel France

Заводской номер: 204200770 Количество на модель: 2
204200770
2
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104130 Количество на модель:
009104130
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
10

Номер детали на чертеже:

10

Support

Заводской номер: 204207710 Количество на модель: 1
204207710
1
11

Номер детали на чертеже:

11

Label warning foil rep. to left TPESC

Заводской номер: 270162780 Количество на модель: 1
270162780
1
12

Номер детали на чертеже:

12

Roll pin

Заводской номер: 009126721 Количество на модель: 2
009126721
2
13

Номер детали на чертеже:

13

Screening left

Заводской номер: 204207700 Количество на модель: 1
204207700
1
14

Номер детали на чертеже:

14

Pressure spring

Заводской номер: 001435562 Количество на модель: 2
001435562
2
16

Номер детали на чертеже:

16

Bracket

Заводской номер: 204207651 Количество на модель: 1
204207651
1
17

Номер детали на чертеже:

17

Support rh.

Заводской номер: 204207731 Количество на модель: 1
204207731
1
18

Номер детали на чертеже:

18

Screening right

Заводской номер: 204207740 Количество на модель: 1
204207740
1
19

Номер детали на чертеже:

19

Holder right

Заводской номер: 204207750 Количество на модель: 1
204207750
1
20

Номер детали на чертеже:

20

Label warning foil rep. to right TPESC

Заводской номер: 270162790 Количество на модель: 1
270162790
1
21

Номер детали на чертеже:

21

Warning film

Заводской номер: 204207761 Количество на модель: 1
204207761
1
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009106030 Количество на модель:
009106030
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009010491 Количество на модель:
009010491
24

Номер детали на чертеже:

24

Clamping sheet left

Заводской номер: 204241250 Количество на модель: 1
204241250
1
25

Номер детали на чертеже:

25

Clamping sheet right

Заводской номер: 204241260 Количество на модель: 1
204241260
1
26

Номер детали на чертеже:

26

Side light-yellow

Заводской номер: 009245361 Количество на модель: 2
009245361
2
27

Номер детали на чертеже:

27

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
28

Номер детали на чертеже:

28

Compression lock

Заводской номер: 270136940 Количество на модель: 2
270136940
2
29

Номер детали на чертеже:

29

Plate LH

Заводской номер: 204224650 Количество на модель: 1
204224650
1
30

Номер детали на чертеже:

30

Rear reflector-red

Заводской номер: 009245351 Количество на модель: 2
009245351
2
31

Номер детали на чертеже:

31

Hinge half

Заводской номер: 202228780 Количество на модель: 2
202228780
2
32

Номер детали на чертеже:

32

Hinge half

Заводской номер: 202228790 Количество на модель: 2
202228790
2
33

Номер детали на чертеже:

33

Threaded link

Заводской номер: 202228800 Количество на модель: 4
202228800
4
34

Номер детали на чертеже:

34

Hex nut-low form

Заводской номер: 009085101 Количество на модель:
009085101
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
36

Номер детали на чертеже:

36

Plate RH

Заводской номер: 204224420 Количество на модель: 1
204224420
1
37

Номер детали на чертеже:

37

Washer

Заводской номер: 900018670 Количество на модель:
900018670
Warning panel BIG-X-480 Warning panel BIG-X-480
