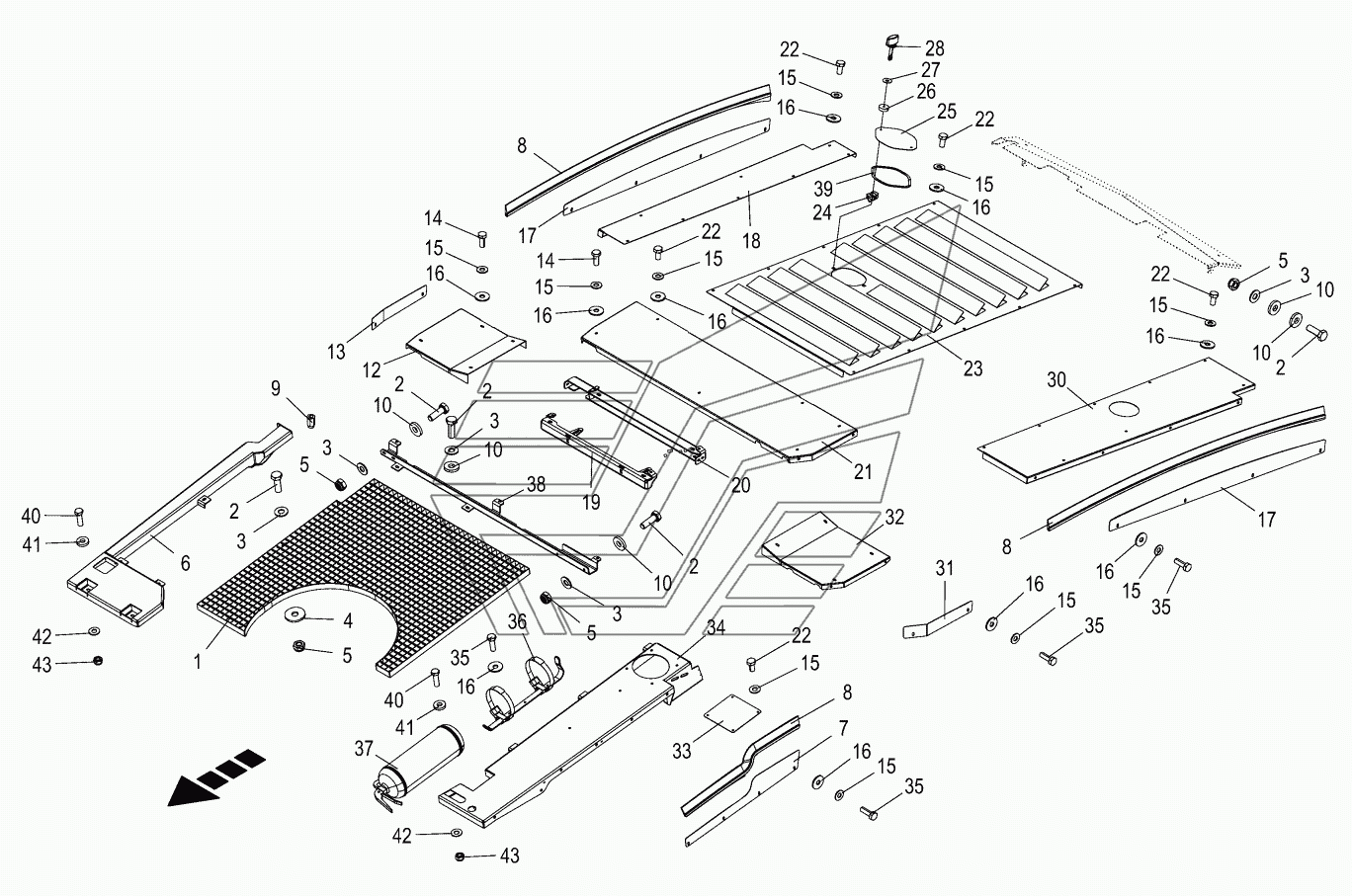

Roof BIG-X-480. Каталог 2017г.

Cab access - left BIG-X-480 Seal cooling chamber BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Side sheet left level III

Заводской номер: 204226141 Количество на модель:
204226141
1

Номер детали на чертеже:

1

Grid

Заводской номер: 202288580 Количество на модель: 1
202288580
1
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009103530 Количество на модель:
009103530
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
6

Номер детали на чертеже:

6

Longitudinal support right with nuts

Заводской номер: 202288611 Количество на модель: 1
202288611
1
7

Номер детали на чертеже:

7

Sealing plate front

Заводской номер: 202221682 Количество на модель: 1
202221682
1
8

Номер детали на чертеже:

8

Rubber profile-Id.-no.= 1m

Заводской номер: 002233911 Количество на модель:
002233911
9

Номер детали на чертеже:

9

Blind rivet nut

Заводской номер: 900001130 Количество на модель:
900001130
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009103611 Количество на модель:
009103611
12

Номер детали на чертеже:

12

Sealing sheet additional tank right

Заводской номер: 202277381 Количество на модель: 1
202277381
1
13

Номер детали на чертеже:

13

Sealing plate centre

Заводской номер: 202221693 Количество на модель: 1
202221693
1
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009106030 Количество на модель:
009106030
17

Номер детали на чертеже:

17

Sealing plate rear

Заводской номер: 202221702 Количество на модель: 2
202221702
2
18

Номер детали на чертеже:

18

Side sheet right rear welded

Заводской номер: 202221722 Количество на модель: 1
202221722
1
19

Номер детали на чертеже:

19

Holder additional hydraulic tank front

Заводской номер: 202277371 Количество на модель: 1
202277371
1
20

Номер детали на чертеже:

20

Holder additional hydraulics rear

Заводской номер: 202277361 Количество на модель: 1
202277361
1
21

Номер детали на чертеже:

21

Roof front with nuts

Заводской номер: 200293135 Количество на модель: 1
200293135
1
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
23

Номер детали на чертеже:

23

Intermediate plate rear

Заводской номер: 202221736 Количество на модель: 1
202221736
1
24

Номер детали на чертеже:

24

Spring clip

Заводской номер: 270143820 Количество на модель: 2
270143820
2
25

Номер детали на чертеже:

25

Cover

Заводской номер: 202253182 Количество на модель: 1
202253182
1
26

Номер детали на чертеже:

26

Equalizer disk

Заводской номер: 270143800 Количество на модель: 2
270143800
2
27

Номер детали на чертеже:

27

Retaining washer

Заводской номер: 270143810 Количество на модель: 2
270143810
2
28

Номер детали на чертеже:

28

Wing head

Заводской номер: 270143790 Количество на модель: 2
270143790
2
30

Номер детали на чертеже:

30

Side sheet left rear welded

Заводской номер: 202221714 Количество на модель: 1
202221714
1
31

Номер детали на чертеже:

31

Sealing sheet centre left

Заводской номер: 202285971 Количество на модель: 1
202285971
1
32

Номер детали на чертеже:

32

Sealing sheet additional tank left

Заводской номер: 202277402 Количество на модель: 1
202277402
1
33

Номер детали на чертеже:

33

Cover Precleaner

Заводской номер: 202260280 Количество на модель: 1
202260280
1
34

Номер детали на чертеже:

34

Longitudinal support left with nuts

Заводской номер: 202288640 Количество на модель: 1
202288640
1
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
36

Номер детали на чертеже:

36

Support

Заводской номер: 009389630 Количество на модель: 1
009389630
1
37

Номер детали на чертеже:

37

Fire extinguisher

Заводской номер: 009389620 Количество на модель: 1
009389620
1
38

Номер детали на чертеже:

38

Holding sheet grid with nuts

Заводской номер: 202288590 Количество на модель: 1
202288590
1
39

Номер детали на чертеже:

39

Rubber seal

Заводской номер: 204217690 Количество на модель:
204217690
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
41

Номер детали на чертеже:

41

Washer

Заводской номер: 009103200 Количество на модель:
009103200
42

Номер детали на чертеже:

42

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
43

Номер детали на чертеже:

43

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
