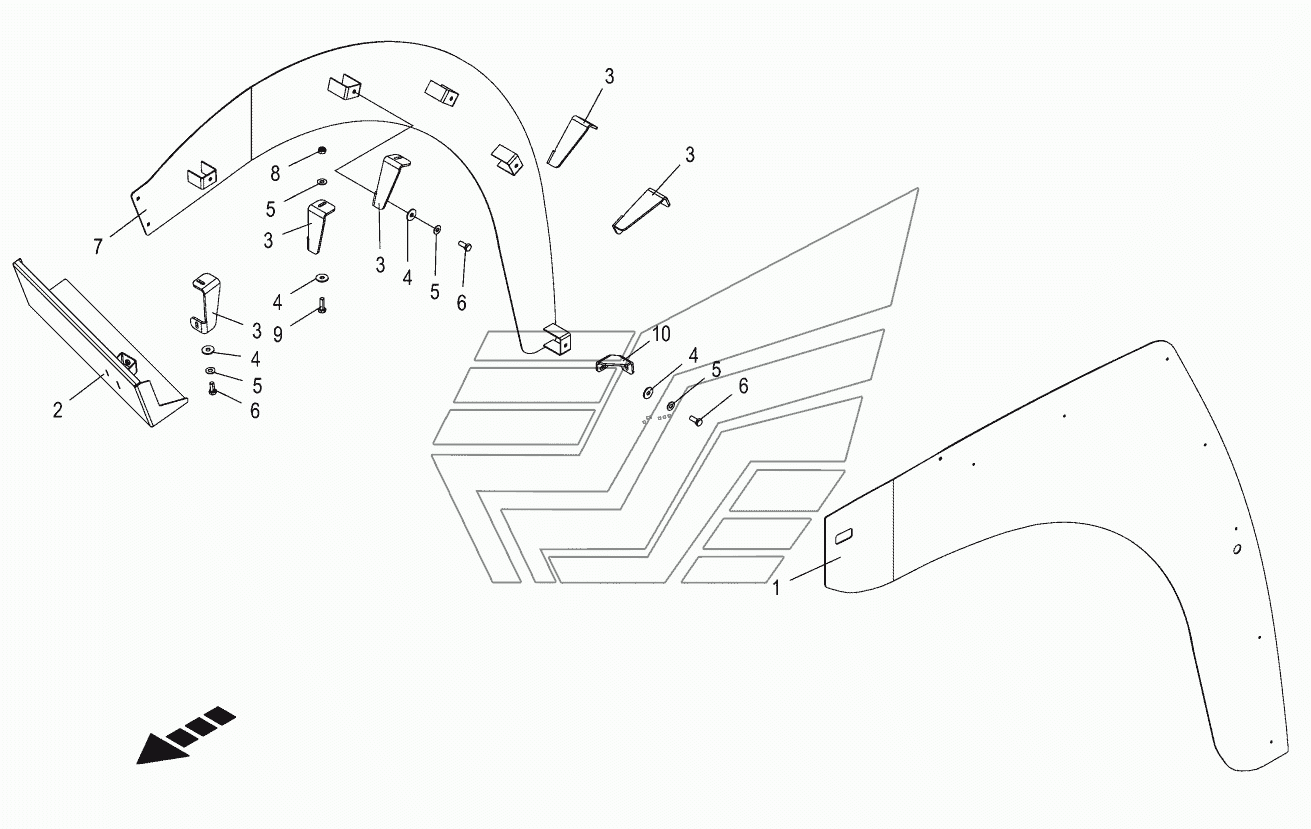

Cladding - front BIG-X-480. Каталог 2017г.

Cladding - front BIG-X-480 Back door BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

View sheet left deep

Заводской номер: 202243811 Количество на модель: 1
202243811
1
2

Номер детали на чертеже:

2

Panel front left

Заводской номер: 202243851 Количество на модель: 1
202243851
1
3

Номер детали на чертеже:

3

Support

Заводской номер: 202243920 Количество на модель: 5
202243920
5
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009106030 Количество на модель:
009106030
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
7

Номер детали на чертеже:

7

Wheel panel right

Заводской номер: 202243901 Количество на модель: 1
202243901
1
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
10

Номер детали на чертеже:

10

Support back

Заводской номер: 202243910 Количество на модель: 1
202243910
1
