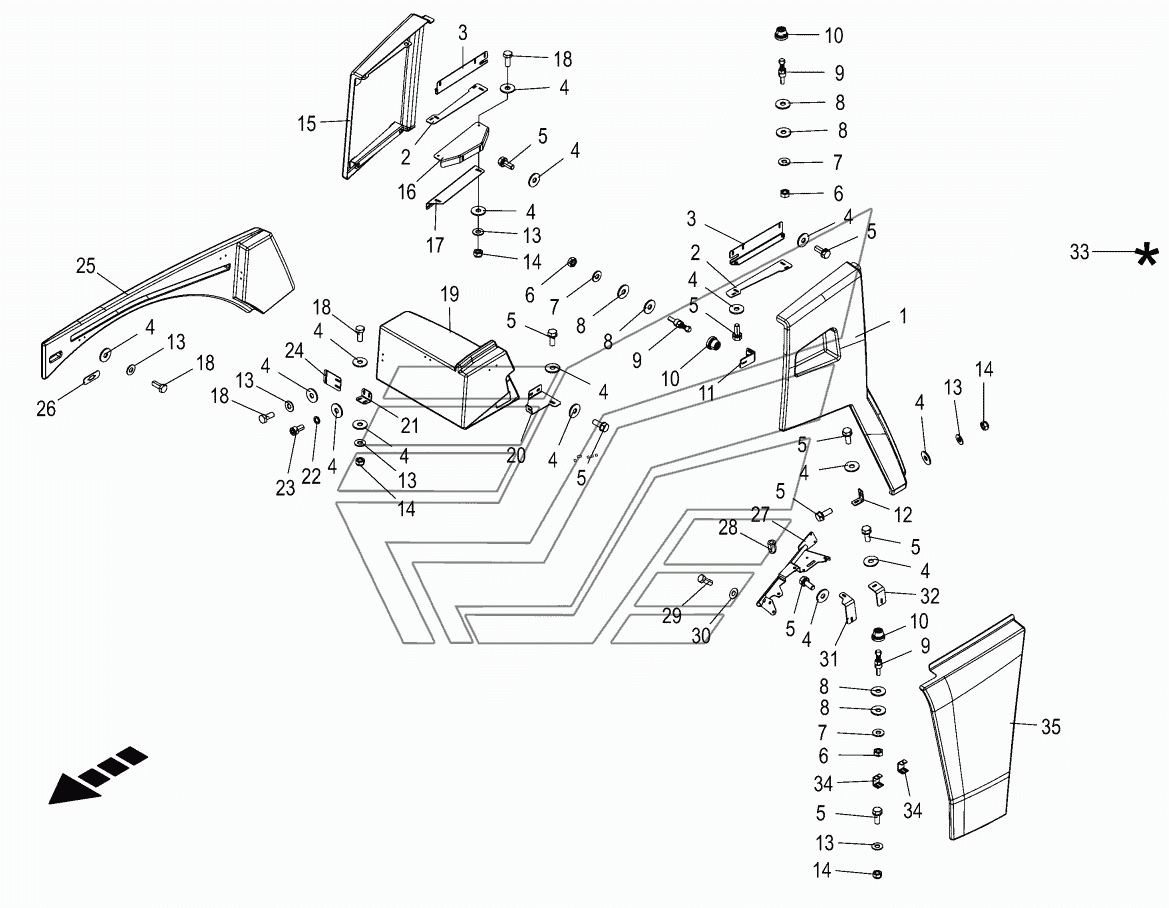

Cladding - front BIG-X-480. Каталог 2017г.

Front guard BIG-X-480 Cladding - front BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Side guard left GFK

Заводской номер: 204251440 Количество на модель: 1
204251440
1
2

Номер детали на чертеже:

2

Mounting plate panel top

Заводской номер: 202232812 Количество на модель: 2
202232812
2
3

Номер детали на чертеже:

3

Mounting plate

Заводской номер: 202232833 Количество на модель: 2
202232833
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009106030 Количество на модель:
009106030
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 900018630 Количество на модель:
900018630
6

Номер детали на чертеже:

6

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009103511 Количество на модель:
009103511
9

Номер детали на чертеже:

9

Com. ball stud

Заводской номер: 270135240 Количество на модель: 9
270135240
9
10

Номер детали на чертеже:

10

Coupling disc with collar

Заводской номер: 270135230 Количество на модель: 9
270135230
9
11

Номер детали на чертеже:

11

Bracket side guard left

Заводской номер: 202232941 Количество на модель: 1
202232941
1
12

Номер детали на чертеже:

12

Angle bracket

Заводской номер: 202237181 Количество на модель: 1
202237181
1
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
15

Номер детали на чертеже:

15

Lateral guard rh

Заводской номер: 204251420 Количество на модель: 1
204251420
1
16

Номер детали на чертеже:

16

Mounting plate

Заводской номер: 202232772 Количество на модель: 1
202232772
1
17

Номер детали на чертеже:

17

Mounting plate panel top

Заводской номер: 202232851 Количество на модель: 1
202232851
1
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
19

Номер детали на чертеже:

19

Tank orifice inside

Заводской номер: 270134811 Количество на модель: 1
270134811
1
20

Номер детали на чертеже:

20

Sealing plate

Заводской номер: 202253421 Количество на модель: 1
202253421
1
21

Номер детали на чертеже:

21

Adjusting angle

Заводской номер: 202221840 Количество на модель: 1
202221840
1
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
23

Номер детали на чертеже:

23

Allen screw

Заводской номер: 009030731 Количество на модель:
009030731
24

Номер детали на чертеже:

24

Junction panel

Заводской номер: 202261320 Количество на модель: 1
202261320
1
25

Номер детали на чертеже:

25

Tank orifice rh

Заводской номер: 202220401 Количество на модель: 1
202220401
1
26

Номер детали на чертеже:

26

Clamping plate additional indicator

Заводской номер: 202261630 Количество на модель: 1
202261630
1
27

Номер детали на чертеже:

27

Yoke

Заводской номер: 204252950 Количество на модель: 1
204252950
1
28

Номер детали на чертеже:

28

Blind rivet nut

Заводской номер: 900001130 Количество на модель:
900001130
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
31

Номер детали на чертеже:

31

Angle bracket

Заводской номер: 202237792 Количество на модель: 1
202237792
1
32

Номер детали на чертеже:

32

Angle bracket

Заводской номер: 202237802 Количество на модель: 1
202237802
1
33

Номер детали на чертеже:

33

Repairing set for plastics- beige

Заводской номер: 009403750 Количество на модель:
009403750
34

Номер детали на чертеже:

34

Strap

Заводской номер: 202237991 Количество на модель: 2
202237991
2
35

Номер детали на чертеже:

35

Side guard left bottom GFK

Заводской номер: 204251430 Количество на модель: 1
204251430
1
Front guard BIG-X-480 Cladding - front BIG-X-480
