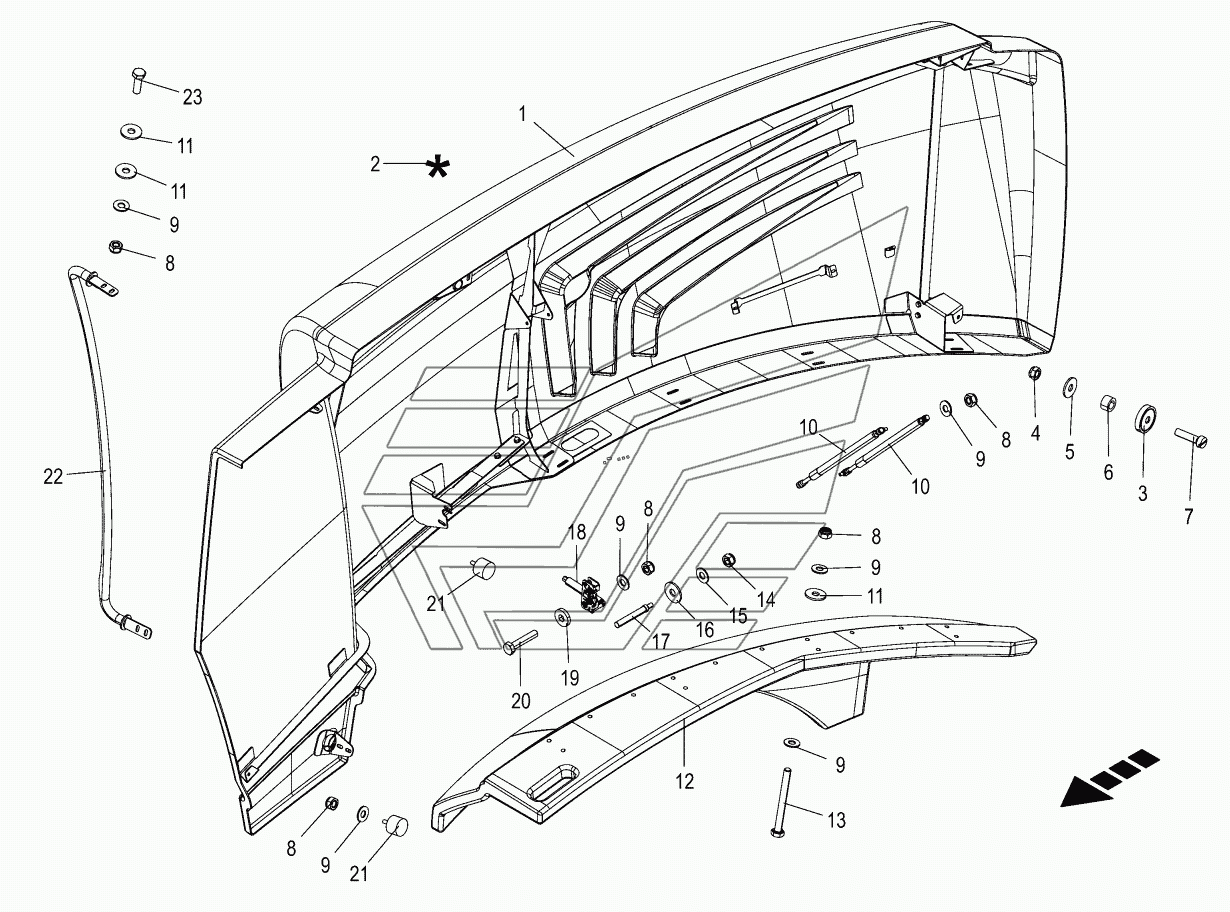

Side flap BIG-X-480. Каталог 2017г.

Side flap BIG-X-480 Cladding - front BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Wing lh

Заводской номер: 202220203 Количество на модель: 1
202220203
1

Номер детали на чертеже:

Side member right

Заводской номер: 204248580 Количество на модель: 1
204248580
1

Номер детали на чертеже:

Repairing set for plastics- beige

Заводской номер: 009403750 Количество на модель:
009403750
1

Номер детали на чертеже:

1

Side flap right GFK cpl.

Заводской номер: 204248590 Количество на модель: 1
204248590
1
2

Номер детали на чертеже:

2

Repairing set for plastics-green

Заводской номер: 270063970 Количество на модель:
270063970
3

Номер детали на чертеже:

3

Magnet

Заводской номер: 270137040 Количество на модель: 2
270137040
2
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087020 Количество на модель:
009087020
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009103650 Количество на модель:
009103650
6

Номер детали на чертеже:

6

Bushing

Заводской номер: 202295121 Количество на модель: 2
202295121
2
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 009037471 Количество на модель:
009037471
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
10

Номер детали на чертеже:

10

Gas spring

Заводской номер: 270136281 Количество на модель: 4
270136281
4
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009106030 Количество на модель:
009106030
12

Номер детали на чертеже:

12

Mudguard right

Заводской номер: 202220233 Количество на модель: 1
202220233
1
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009103490 Количество на модель:
009103490
17

Номер детали на чертеже:

17

Locking bolt

Заводской номер: 204246990 Количество на модель: 2
204246990
2
18

Номер детали на чертеже:

18

Double catch lock

Заводской номер: 270193820 Количество на модель: 2
270193820
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009103660 Количество на модель:
009103660
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009014211 Количество на модель:
009014211
21

Номер детали на чертеже:

21

Rubber pad

Заводской номер: 009242630 Количество на модель: 3
009242630
3
22

Номер детали на чертеже:

22

Handrail side flap right

Заводской номер: 202253921 Количество на модель: 1
202253921
1
22

Номер детали на чертеже:

22

Handrail side flap left

Заводской номер: 202253931 Количество на модель: 1
202253931
1
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
