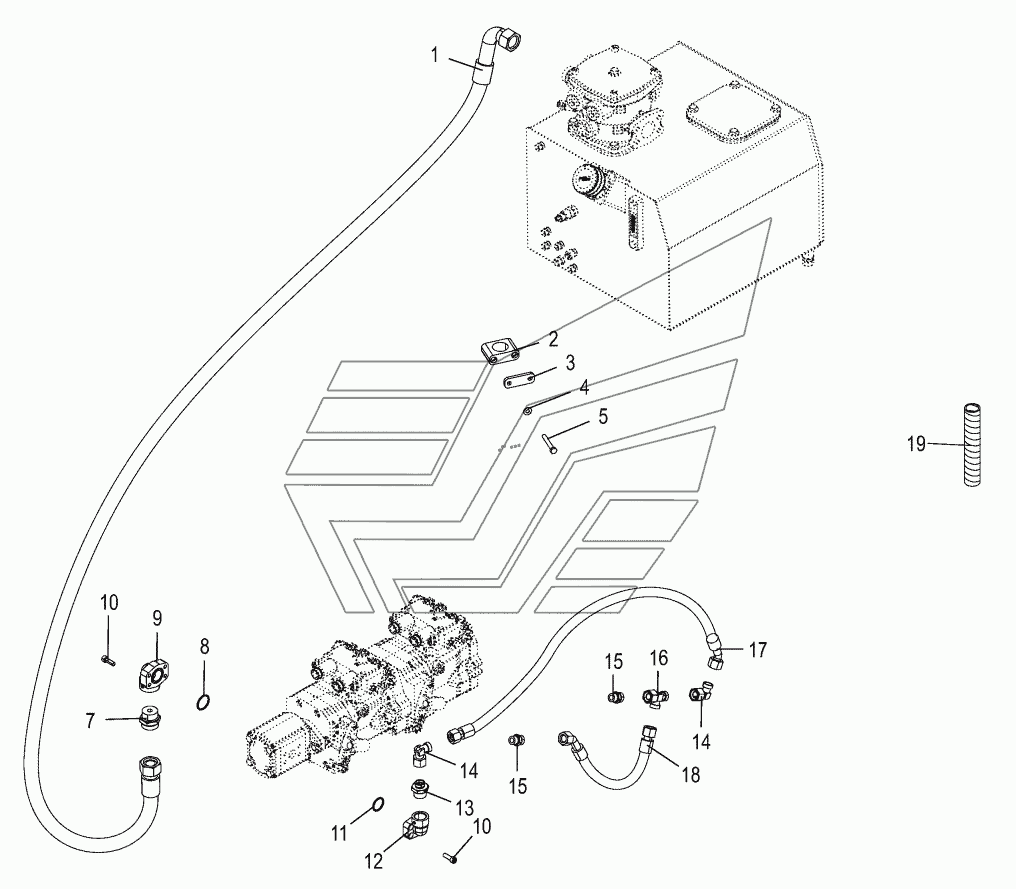

Suction lines / charge pressure lines BIG-X-480. Каталог 2017г.

Suction lines / charge pressure lines BIG-X-480 Hydraulic panel BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic hose

Заводской номер: 270161810 Количество на модель:
270161810
2

Номер детали на чертеже:

2

Pipe clamp

Заводской номер: 270128140 Количество на модель:
270128140
3

Номер детали на чертеже:

3

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009002871 Количество на модель:
009002871
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 009208201 Количество на модель:
009208201
8

Номер детали на чертеже:

8

Flange gasket

Заводской номер: 270041580 Количество на модель:
270041580
9

Номер детали на чертеже:

9

Solid flange

Заводской номер: 270119340 Количество на модель:
270119340
10

Номер детали на чертеже:

10

Allen screw

Заводской номер: 009031082 Количество на модель:
009031082
11

Номер детали на чертеже:

11

Flange gasket

Заводской номер: 270039240 Количество на модель:
270039240
12

Номер детали на чертеже:

12

Solid flange

Заводской номер: 270119330 Количество на модель:
270119330
13

Номер детали на чертеже:

13

Double-ended union

Заводской номер: 900024140 Количество на модель:
900024140
14

Номер детали на чертеже:

14

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
16

Номер детали на чертеже:

16

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
17

Номер детали на чертеже:

17

Hyd. hose

Заводской номер: 270123590 Количество на модель:
270123590
18

Номер детали на чертеже:

18

Hydraulic hose

Заводской номер: 270142700 Количество на модель:
270142700
19

Номер детали на чертеже:

19

Spiral strip-Id.-no.=1m

Заводской номер: 270045720 Количество на модель:
270045720
