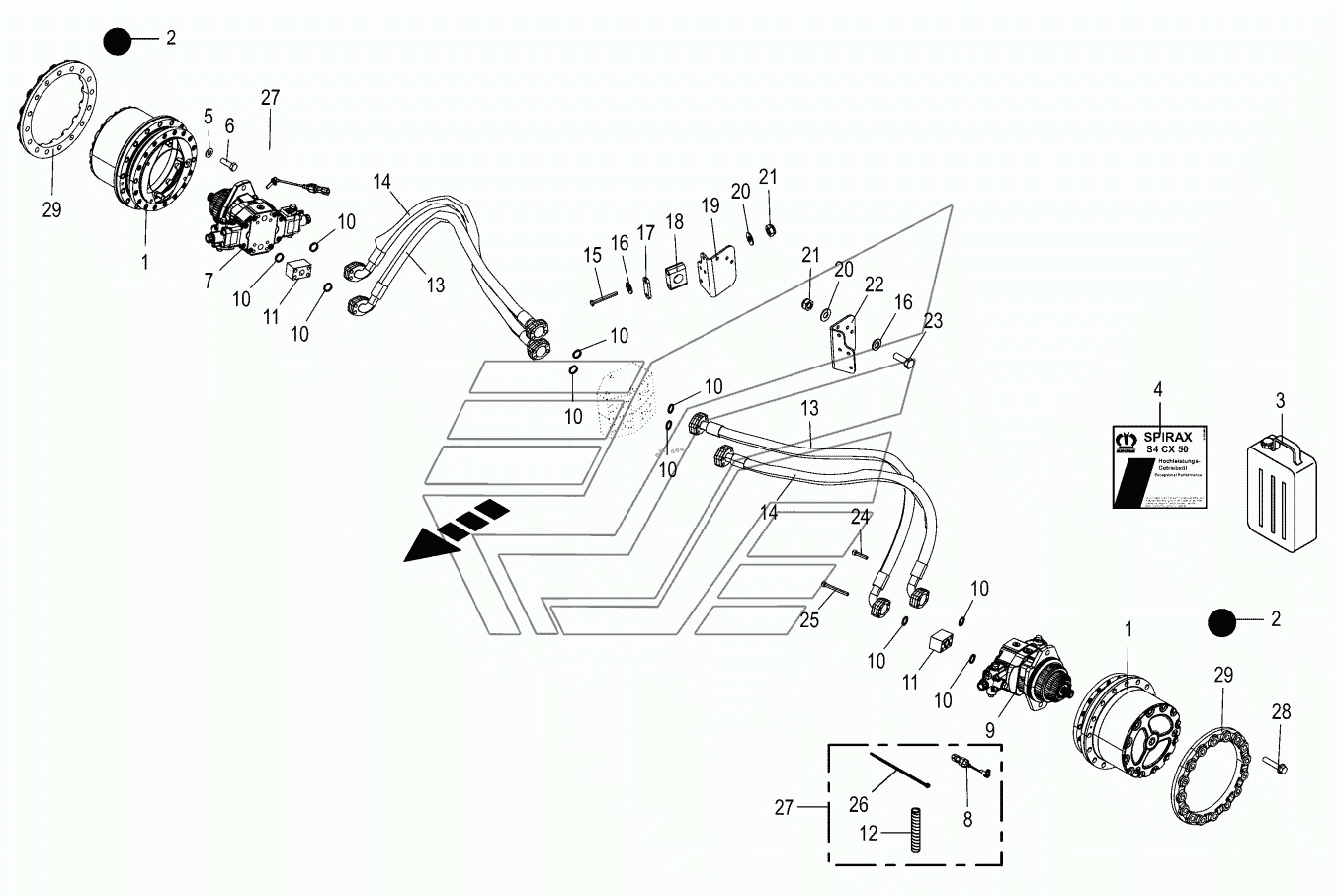

High pressure circuit - four-wheel drive BIG-X-480. Каталог 2017г.

Parts - two-wheel drive BIG-X-480 Return lines - four-wheel drive BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

flat gasket

Заводской номер: 270202220 Количество на модель: 1
270202220
1

Номер детали на чертеже:

Flush valve

Заводской номер: 270103080 Количество на модель: 1
270103080
1

Номер детали на чертеже:

Gasket set power unit

Заводской номер: 270103090 Количество на модель: 1
270103090
1

Номер детали на чертеже:

Prop. magnet witho. em. act.

Заводской номер: 270099320 Количество на модель: 1
270099320
1

Номер детали на чертеже:

Locking screw hexa. socket

Заводской номер: 900030580 Количество на модель: 2
900030580
2

Номер детали на чертеже:

Braided sleeving

Заводской номер: 200836610 Количество на модель:
200836610

Номер детали на чертеже:

O-ring seal 235 х 3

Заводской номер: 900021870 Количество на модель: 2
900021870
2

Номер детали на чертеже:

Disc

Заводской номер: 270202230 Количество на модель: 1
270202230
1

Номер детали на чертеже:

O-ring seal 150 х 4

Заводской номер: 900021880 Количество на модель: 2
900021880
2

Номер детали на чертеже:

Gasket ring

Заводской номер: 009450910 Количество на модель: 4
009450910
4

Номер детали на чертеже:

Locking screw inside hexagon

Заводской номер: 900027940 Количество на модель: 4
900027940
4
1

Номер детали на чертеже:

1

Hub gearboх

Заводской номер: 270080520 Количество на модель: 2
270080520
2
2

Номер детали на чертеже:

2

0il 0l SYNKR0L Shell Spiraх S4 CХ 50

Заводской номер: 270100260 Количество на модель:
270100260
3

Номер детали на чертеже:

3

0il 0l SYNShell Spiraх S4 CХ 50 20L

Заводской номер: 270100270 Количество на модель:
270100270
4

Номер детали на чертеже:

4

Lable

Заводской номер: 270104950 Количество на модель: 1
270104950
1
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006770 Количество на модель:
009006770
7

Номер детали на чертеже:

7

Adjusting motor

Заводской номер: 270133260 Количество на модель: 1
270133260
1
8

Номер детали на чертеже:

8

Rotational speed sensor assembl.

Заводской номер: 200833860 Количество на модель: 2
200833860
2
9

Номер детали на чертеже:

9

Adjusting motor

Заводской номер: 270133270 Количество на модель: 1
270133270
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 900019020 Количество на модель: 10
900019020
10
11

Номер детали на чертеже:

11

Flange adapter rear

Заводской номер: 202200162 Количество на модель: 2
202200162
2
12

Номер детали на чертеже:

12

Spiral strip-Id.-no.= 1m

Заводской номер: 009404780 Количество на модель:
009404780
13

Номер детали на чертеже:

13

Hyd hose

Заводской номер: 270122901 Количество на модель: 2
270122901
2
14

Номер детали на чертеже:

14

Hydr. hose

Заводской номер: 270109161 Количество на модель: 2
270109161
2
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009014391 Количество на модель:
009014391
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009104140 Количество на модель:
009104140
17

Номер детали на чертеже:

17

Cover plate

Заводской номер: 009251251 Количество на модель: 4
009251251
4
18

Номер детали на чертеже:

18

Tube clamp-2 halves

Заводской номер: 009251541 Количество на модель: 4
009251541
4
19

Номер детали на чертеже:

19

Holder right

Заводской номер: 202237130 Количество на модель: 1
202237130
1
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
22

Номер детали на чертеже:

22

Support

Заводской номер: 202237110 Количество на модель: 1
202237110
1
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 900019050 Количество на модель:
900019050
25

Номер детали на чертеже:

25

Cylinder screw hexagon socket

Заводской номер: 900024060 Количество на модель:
900024060
26

Номер детали на чертеже:

26

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
27

Номер детали на чертеже:

27

Rotational speed sensor assembl.

Заводской номер: 202271470 Количество на модель: 2
202271470
2
28

Номер детали на чертеже:

28

Hexagon head screw

Заводской номер: 900026820 Количество на модель:
900026820
29

Номер детали на чертеже:

29

Mounting ring wheel mounting rear

Заводской номер: 202237241 Количество на модель: 2
202237241
2
Parts - two-wheel drive BIG-X-480 Return lines - four-wheel drive BIG-X-480
