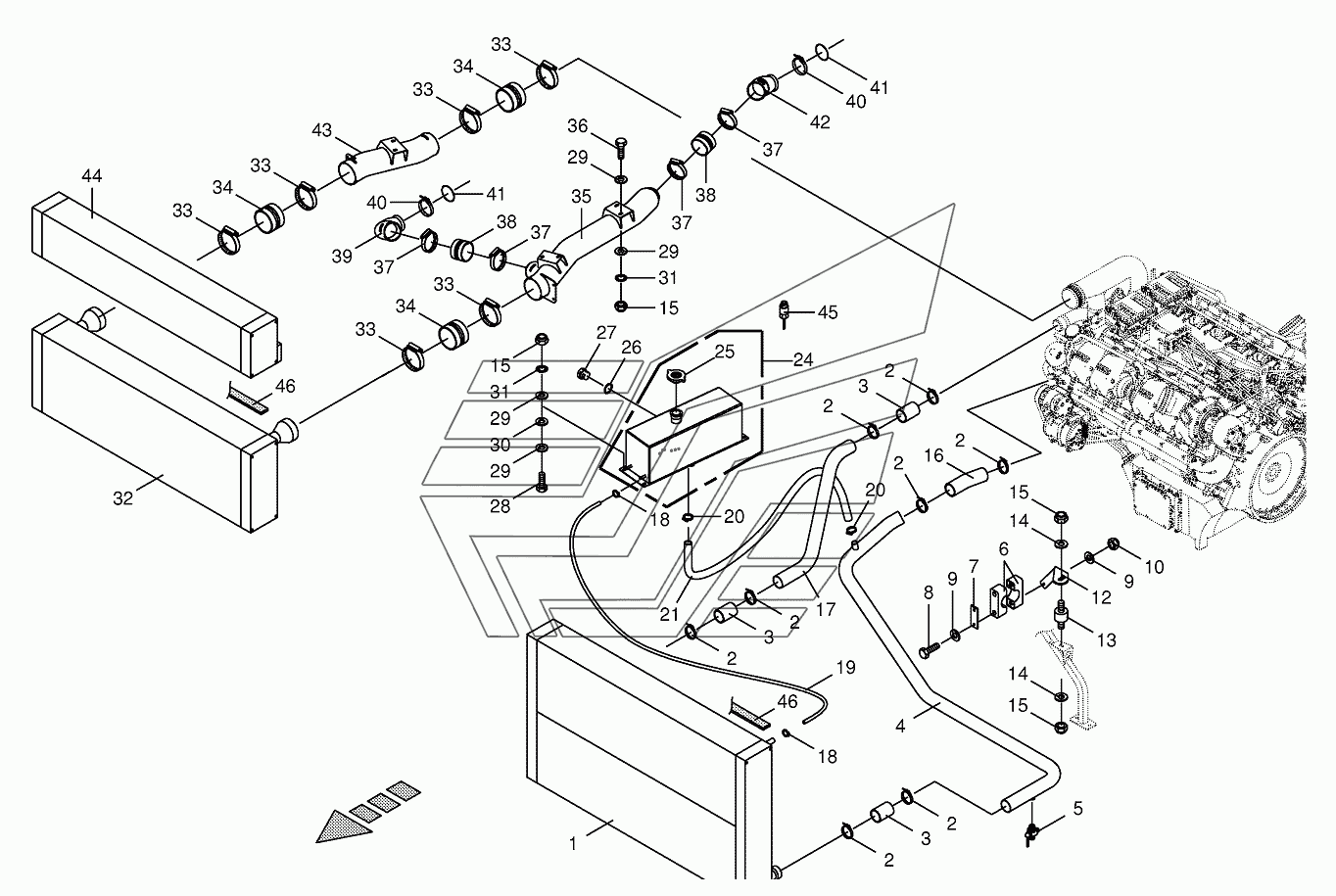

Condenser for air conditioner-cpl. BIG-X-1100. Каталог 2016г.

Radiator frame/radiator door BIG-X-1100 Air cleaning equipment BIG-X-1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cooling solvent cooler

Заводской номер: 270035930 Количество на модель:
270035930
2

Номер детали на чертеже:

2

Joint bolt-hose clamp

Заводской номер: 009240190 Количество на модель:
009240190
3

Номер детали на чертеже:

3

Sleeve

Заводской номер: 002329582 Количество на модель:
002329582
4

Номер детали на чертеже:

4

Water tube

Заводской номер: 200250530 Количество на модель:
200250530
5

Номер детали на чертеже:

5

Discharge drain

Заводской номер: 009193750 Количество на модель:
009193750
6

Номер детали на чертеже:

6

Tube clamp-2 halves

Заводской номер: 270039620 Количество на модель:
270039620
7

Номер детали на чертеже:

7

Cover plate

Заводской номер: 270039630 Количество на модель:
270039630
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009011590 Количество на модель:
009011590
9

Номер детали на чертеже:

9

Washer

Заводской номер: 009104111 Количество на модель:
009104111
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
12

Номер детали на чертеже:

12

Supporting angle

Заводской номер: 200250550 Количество на модель:
200250550
13

Номер детали на чертеже:

13

Rubber pad

Заводской номер: 270035800 Количество на модель:
270035800
14

Номер детали на чертеже:

14

Washer

Заводской номер: 900001210 Количество на модель:
900001210
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
16

Номер детали на чертеже:

16

Hose coupling

Заводской номер: 270041520 Количество на модель:
270041520
17

Номер детали на чертеже:

17

Water tube

Заводской номер: 200250540 Количество на модель:
200250540
18

Номер детали на чертеже:

18

Tube clip

Заводской номер: 009240011 Количество на модель:
009240011
19

Номер детали на чертеже:

19

Hose-Id.-no.= 1m

Заводской номер: 009400880 Количество на модель:
009400880
20

Номер детали на чертеже:

20

Hose clamp

Заводской номер: 009240330 Количество на модель:
009240330
21

Номер детали на чертеже:

21

Hose-Id.-no.= 1m

Заводской номер: 009400900 Количество на модель:
009400900
24

Номер детали на чертеже:

24

Balance tank

Заводской номер: 270062672 Количество на модель:
270062672
25

Номер детали на чертеже:

25

Oil tank filler cap

Заводской номер: 009403700 Количество на модель:
009403700
26

Номер детали на чертеже:

26

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
27

Номер детали на чертеже:

27

Screw plug

Заводской номер: 270027000 Количество на модель:
270027000
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009104140 Количество на модель:
009104140
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009402870 Количество на модель:
009402870
31

Номер детали на чертеже:

31

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
32

Номер детали на чертеже:

32

Charge air cooler

Заводской номер: 270035940 Количество на модель:
270035940
33

Номер детали на чертеже:

33

Clamp

Заводской номер: 009405400 Количество на модель:
009405400
34

Номер детали на чертеже:

34

Charge air hose

Заводской номер: 270041750 Количество на модель:
270041750
35

Номер детали на чертеже:

35

Charge air tube

Заводской номер: 200250590 Количество на модель:
200250590
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
37

Номер детали на чертеже:

37

Hose clamp

Заводской номер: 002328270 Количество на модель:
002328270
38

Номер детали на чертеже:

38

Pressure suction hose

Заводской номер: 270040980 Количество на модель:
270040980
39

Номер детали на чертеже:

39

Charge air connector-front

Заводской номер: 200250670 Количество на модель:
200250670
40

Номер детали на чертеже:

40

Tube clamp

Заводской номер: 270042060 Количество на модель:
270042060
41

Номер детали на чертеже:

41

O-ring

Заводской номер: 009375550 Количество на модель:
009375550
42

Номер детали на чертеже:

42

Charge air connector-back

Заводской номер: 200250700 Количество на модель:
200250700
43

Номер детали на чертеже:

43

Charge air tube

Заводской номер: 200250560 Количество на модель:
200250560
44

Номер детали на чертеже:

44

Oil cooler

Заводской номер: 270035950 Количество на модель:
270035950
45

Номер детали на чертеже:

45

Water level sensor

Заводской номер: 200811261 Количество на модель:
200811261
46

Номер детали на чертеже:

46

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
