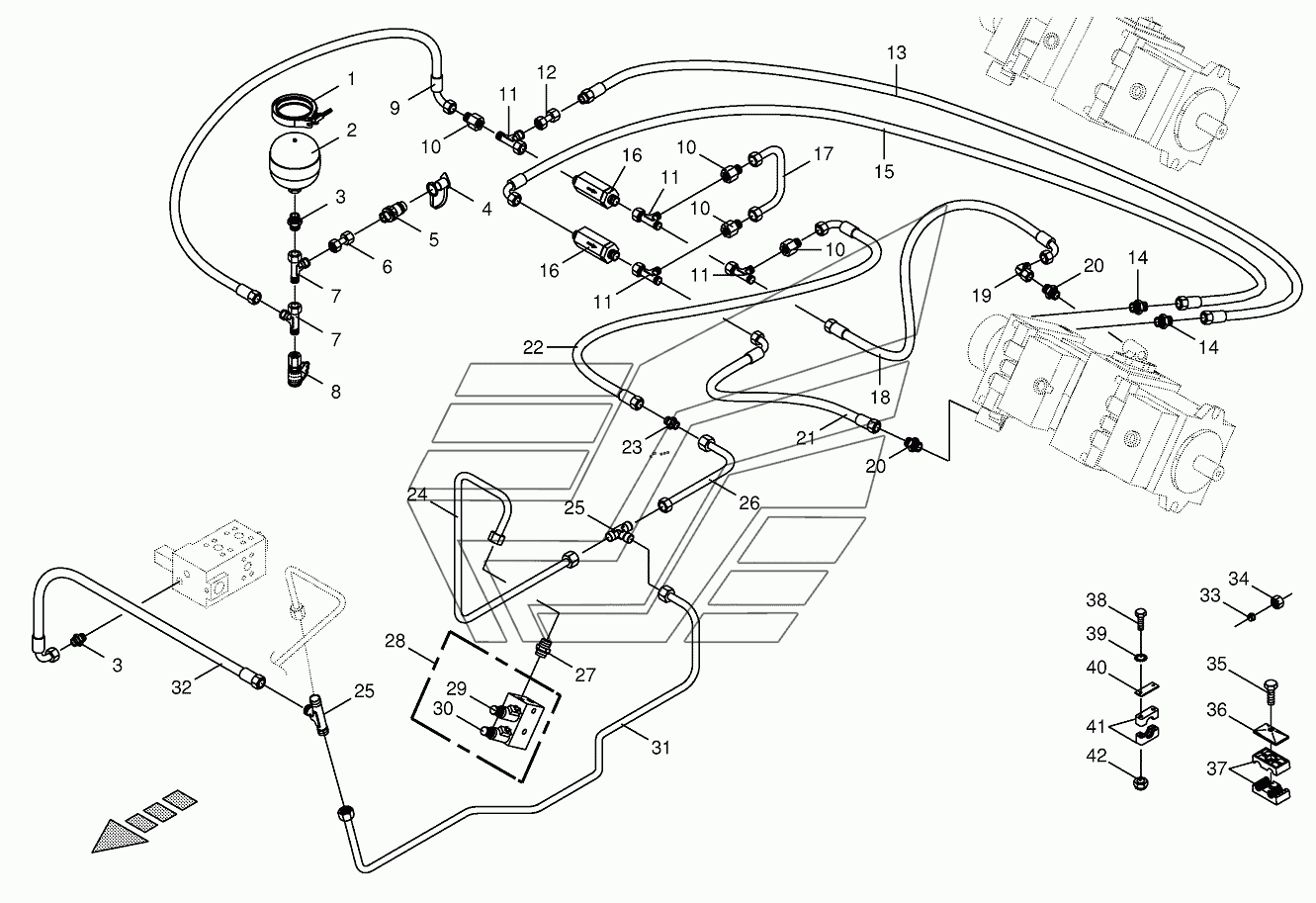

Charge pressure lines-back BIG-X-1100. Каталог 2016г.

Charge pressure lines-front BIG-X-1100 Charge pressure lines-back BIG-X-1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
1

Номер детали на чертеже:

1

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
2

Номер детали на чертеже:

2

Pressure accumulator

Заводской номер: 009196070 Количество на модель:
009196070
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
4

Номер детали на чертеже:

4

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
5

Номер детали на чертеже:

5

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
6

Номер детали на чертеже:

6

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
7

Номер детали на чертеже:

7

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
8

Номер детали на чертеже:

8

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 270003320 Количество на модель:
270003320
10

Номер детали на чертеже:

10

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
11

Номер детали на чертеже:

11

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
12

Номер детали на чертеже:

12

Double nipple

Заводской номер: 002307470 Количество на модель:
002307470
13

Номер детали на чертеже:

13

High pressure hose line

Заводской номер: 009210091 Количество на модель:
009210091
14

Номер детали на чертеже:

14

Male connector

Заводской номер: 009197620 Количество на модель:
009197620
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 009198670 Количество на модель:
009198670
16

Номер детали на чертеже:

16

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
17

Номер детали на чертеже:

17

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200253460 Количество на модель:
200253460
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 270024470 Количество на модель:
270024470
19

Номер детали на чертеже:

19

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
20

Номер детали на чертеже:

20

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
21

Номер детали на чертеже:

21

High pressure hose line

Заводской номер: 270024480 Количество на модель:
270024480
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 009212570 Количество на модель:
009212570
23

Номер детали на чертеже:

23

Connector

Заводской номер: 009210541 Количество на модель:
009210541
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200245930 Количество на модель:
200245930
25

Номер детали на чертеже:

25

T connector

Заводской номер: 009210711 Количество на модель:
009210711
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200245920 Количество на модель:
200245920
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
28

Номер детали на чертеже:

28

Flow divider

Заводской номер: 009211261 Количество на модель:
009211261
29

Номер детали на чертеже:

29

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
30

Номер детали на чертеже:

30

Pressure regulator-cpl.

Заводской номер: 009191411 Количество на модель:
009191411
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200245940 Количество на модель:
200245940
32

Номер детали на чертеже:

32

High pressure hose line

Заводской номер: 270038530 Количество на модель:
270038530
33

Номер детали на чертеже:

33

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
34

Номер детали на чертеже:

34

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
36

Номер детали на чертеже:

36

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009014610 Количество на модель:
009014610
39

Номер детали на чертеже:

39

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
40

Номер детали на чертеже:

40

Cover plate

Заводской номер: 009251211 Количество на модель:
009251211
41

Номер детали на чертеже:

41

Tube clamp-2 halves

Заводской номер: 009251640 Количество на модель:
009251640
42

Номер детали на чертеже:

42

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
Charge pressure lines-front BIG-X-1100 Charge pressure lines-back BIG-X-1100
