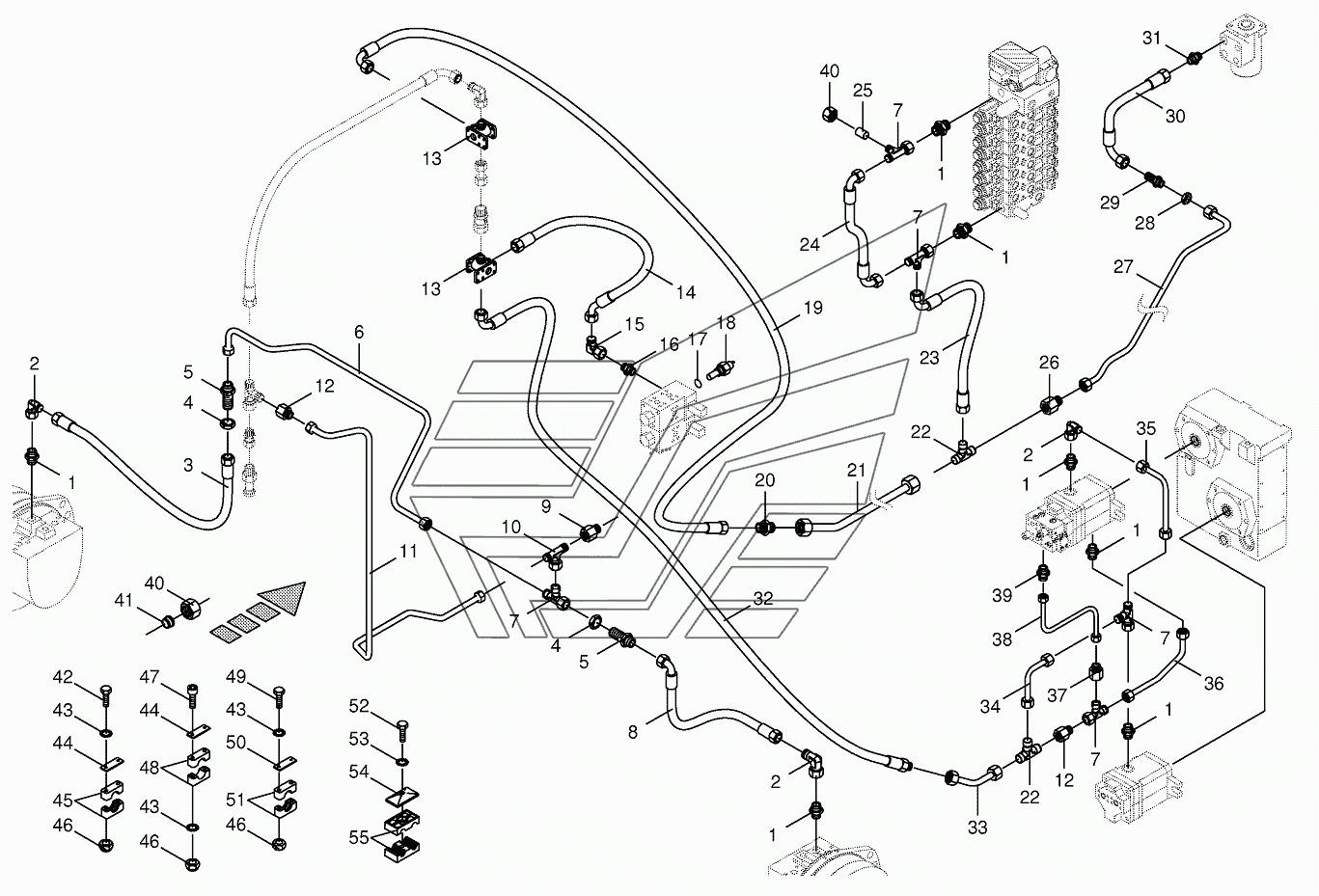

Oil leckage pipes/return lines-Part II 783000-783100 BIG-X-1100. Каталог 2016г.

Oil leckage pipes/return lines-Part I 783101-794999 BIG-X-1100 Oil leckage pipes/return lines-Part II 783101-794999 BIG-X-1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
2

Номер детали на чертеже:

2

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 270038490 Количество на модель:
270038490
4

Номер детали на чертеже:

4

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
5

Номер детали на чертеже:

5

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200253590 Количество на модель:
200253590
7

Номер детали на чертеже:

7

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 270020090 Количество на модель:
270020090
9

Номер детали на чертеже:

9

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
10

Номер детали на чертеже:

10

T connector

Заводской номер: 900000320 Количество на модель:
900000320
11

Номер детали на чертеже:

11

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200253600 Количество на модель:
200253600
12

Номер детали на чертеже:

12

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
13

Номер детали на чертеже:

13

Collector-radiator

Заводской номер: 002147600 Количество на модель:
002147600
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270017250 Количество на модель:
270017250
15

Номер детали на чертеже:

15

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
16

Номер детали на чертеже:

16

Male connector

Заводской номер: 009199100 Количество на модель:
009199100
17

Номер детали на чертеже:

17

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
18

Номер детали на чертеже:

18

Temperature switch

Заводской номер: 003034500 Количество на модель:
003034500
19

Номер детали на чертеже:

19

High pressure hose line

Заводской номер: 270020070 Количество на модель:
270020070
20

Номер детали на чертеже:

20

Connector

Заводской номер: 009199210 Количество на модель:
009199210
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226200 Количество на модель:
200226200
22

Номер детали на чертеже:

22

T-reduction

Заводской номер: 270038700 Количество на модель:
270038700
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 270038580 Количество на модель:
270038580
24

Номер детали на чертеже:

24

High pressure hose line

Заводской номер: 270038500 Количество на модель:
270038500
25

Номер детали на чертеже:

25

Locking cone w. O-ring

Заводской номер: 009208581 Количество на модель:
009208581
26

Номер детали на чертеже:

26

Reducer fitting

Заводской номер: 009190100 Количество на модель:
009190100
27

Номер детали на чертеже:

27

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205610 Количество на модель:
200205610
28

Номер детали на чертеже:

28

Hex nut-low form

Заводской номер: 009210741 Количество на модель:
009210741
29

Номер детали на чертеже:

29

Straight 2-way connector

Заводской номер: 009212500 Количество на модель:
009212500
30

Номер детали на чертеже:

30

High pressure hose line

Заводской номер: 009210352 Количество на модель:
009210352
31

Номер детали на чертеже:

31

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
32

Номер детали на чертеже:

32

High pressure hose line

Заводской номер: 270045430 Количество на модель:
270045430
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205820 Количество на модель:
200205820
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200251070 Количество на модель:
200251070
35

Номер детали на чертеже:

35

Ligne hydraulique-incl. ecrou de buse-pastille. baque coupante

Заводской номер: 200238620 Количество на модель:
200238620
36

Номер детали на чертеже:

36

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205790 Количество на модель:
200205790
37

Номер детали на чертеже:

37

Reducer fitting

Заводской номер: 009199600 Количество на модель:
009199600
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205800 Количество на модель:
200205800
39

Номер детали на чертеже:

39

Male connector

Заводской номер: 009199640 Количество на модель:
009199640
40

Номер детали на чертеже:

40

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
40

Номер детали на чертеже:

40

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
40

Номер детали на чертеже:

40

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
40

Номер детали на чертеже:

40

Nozzle disc cap

Заводской номер: 009199620 Количество на модель:
009199620
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009199610 Количество на модель:
009199610
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
41

Номер детали на чертеже:

41

Cutting ring

Заводской номер: 009197490 Количество на модель:
009197490
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009014470 Количество на модель:
009014470
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009014391 Количество на модель:
009014391
43

Номер детали на чертеже:

43

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
44

Номер детали на чертеже:

44

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
45

Номер детали на чертеже:

45

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
46

Номер детали на чертеже:

46

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
47

Номер детали на чертеже:

47

Allen screw

Заводской номер: 009031181 Количество на модель:
009031181
48

Номер детали на чертеже:

48

Tube clamp-2 halves

Заводской номер: 270040820 Количество на модель:
270040820
49

Номер детали на чертеже:

49

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
50

Номер детали на чертеже:

50

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
51

Номер детали на чертеже:

51

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
53

Номер детали на чертеже:

53

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
54

Номер детали на чертеже:

54

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
