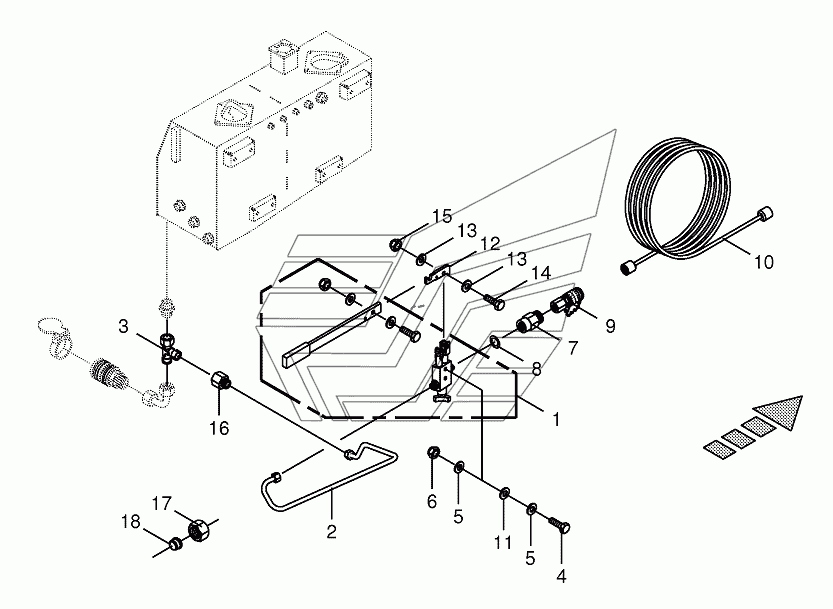

Hand pump BIG-X-1100. Каталог 2016г.

Hydraulic tank/suction lines BIG-X-1100 Housing line/oil cooler 783000-783100 BIG-X-1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hand pump

Заводской номер: 270022130 Количество на модель:
270022130
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200243960 Количество на модель:
200243960
3

Номер детали на чертеже:

3

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009104130 Количество на модель:
009104130
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
7

Номер детали на чертеже:

7

Unscrewing connection

Заводской номер: 009199550 Количество на модель:
009199550
8

Номер детали на чертеже:

8

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
9

Номер детали на чертеже:

9

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
10

Номер детали на чертеже:

10

Measuring hose

Заводской номер: 270024720 Количество на модель:
270024720
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009103660 Количество на модель:
009103660
12

Номер детали на чертеже:

12

Pumping lever

Заводской номер: 200243930 Количество на модель:
200243930
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009104140 Количество на модель:
009104140
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
16

Номер детали на чертеже:

16

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
17

Номер детали на чертеже:

17

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
18

Номер детали на чертеже:

18

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
