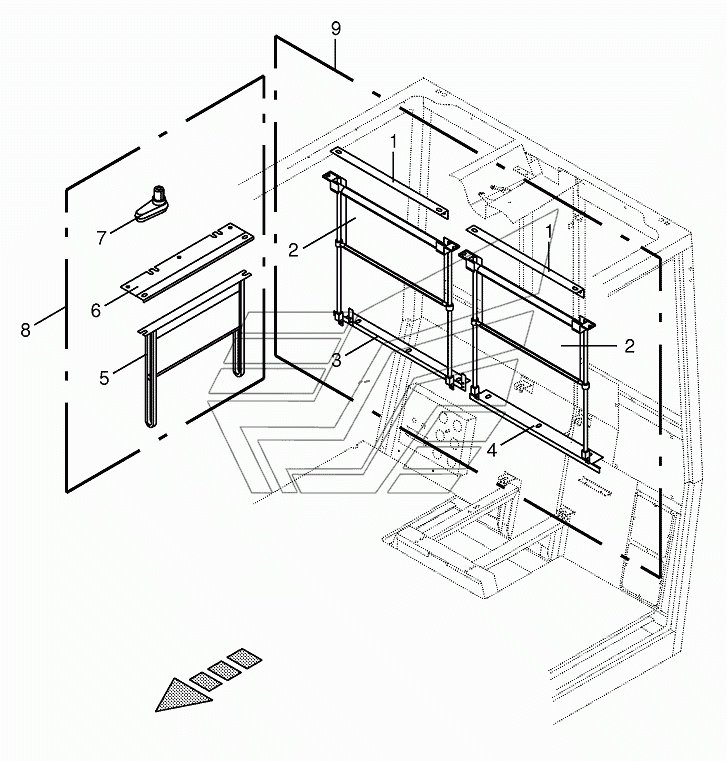

Rear blind/lateral blind BIG-X-800. Каталог 2016г.

Cab-Cab lining, aerial BIG-X-800 Control box mounting parts-top BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Supporting angle-back

Заводской номер: 002207100 Количество на модель:
002207100
2

Номер детали на чертеже:

2

Blind-back

Заводской номер: 002207110 Количество на модель:
002207110
3

Номер детали на чертеже:

3

Cover-right

Заводской номер: 002207140 Количество на модель:
002207140
4

Номер детали на чертеже:

4

Cover-left

Заводской номер: 002207120 Количество на модель:
002207120
5

Номер детали на чертеже:

5

Blind-lateral

Заводской номер: 270012400 Количество на модель:
270012400
6

Номер детали на чертеже:

6

Plate-left

Заводской номер: 270012560 Количество на модель:
270012560
6

Номер детали на чертеже:

6

Plate-right

Заводской номер: 270012570 Количество на модель:
270012570
7

Номер детали на чертеже:

7

Bent location pin

Заводской номер: 270012580 Количество на модель:
270012580
8

Номер детали на чертеже:

8

Blind-right, cpl.

Заводской номер: 270012550 Количество на модель:
270012550
8

Номер детали на чертеже:

8

Blind-left, cpl.

Заводской номер: 270025630 Количество на модель:
270025630
9

Номер детали на чертеже:

9

Blind-back, cpl.

Заводской номер: 002206950 Количество на модель:
002206950
