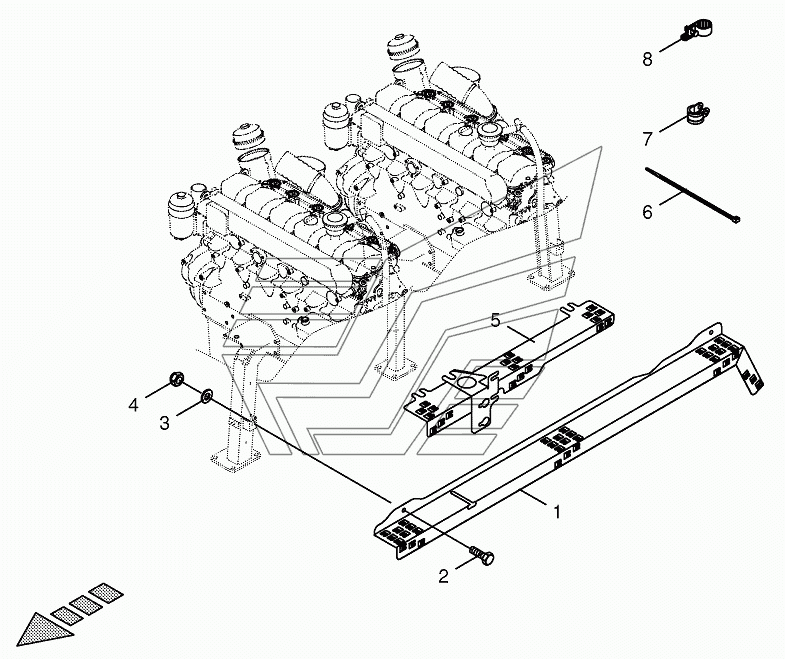

Wiring harness fastening BIG-X-800. Каталог 2016г.

Evaporator BIG-X-800 Wiring harness-control box BIG-X-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
6
7
7
8
8
8
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable support

Заводской номер: 200236600 Количество на модель:
200236600
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
3

Номер детали на чертеже:

3

Washer

Заводской номер: 900001210 Количество на модель:
900001210
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
5

Номер детали на чертеже:

5

Wiring harness plate-below

Заводской номер: 200236610 Количество на модель:
200236610
6

Номер детали на чертеже:

6

Cable band

Заводской номер: 009226731 Количество на модель:
009226731
6

Номер детали на чертеже:

6

Cable band

Заводской номер: 009226722 Количество на модель:
009226722
6

Номер детали на чертеже:

6

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
7

Номер детали на чертеже:

7

Tube clip w. rubber

Заводской номер: 009240620 Количество на модель:
009240620
7

Номер детали на чертеже:

7

Tube clip w. rubber

Заводской номер: 009240610 Количество на модель:
009240610
8

Номер детали на чертеже:

8

Screwless corrugatend tube

Заводской номер: 009240680 Количество на модель:
009240680
8

Номер детали на чертеже:

8

Screwless corrugatend tube

Заводской номер: 009240690 Количество на модель:
009240690
8

Номер детали на чертеже:

8

Screwless corrugatend tube

Заводской номер: 009240700 Количество на модель:
009240700
8

Номер детали на чертеже:

8

Screwless corrugatend tube

Заводской номер: 009240710 Количество на модель:
009240710
