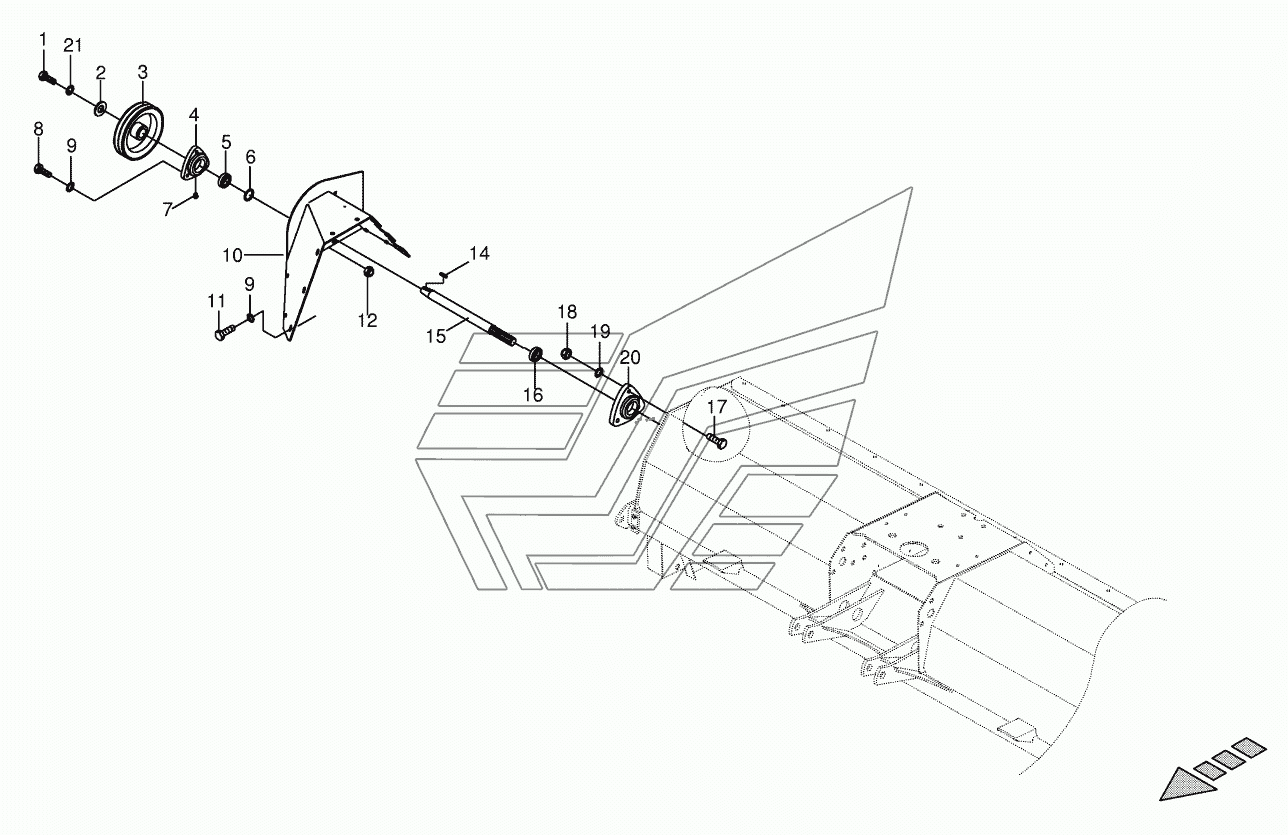

Actuation console - right CRI BIG-M-II. Каталог 2016г.

Auger gear CRI BIG-M-II Guard for mower beam - right CRI BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009106431 Количество на модель:
009106431
3

Номер детали на чертеже:

3

V-belt pulley

Заводской номер: 002312881 Количество на модель:
002312881
4

Номер детали на чертеже:

4

Flange bearing

Заводской номер: 009341300 Количество на модель:
009341300
5

Номер детали на чертеже:

5

Grooved ball bearing

Заводской номер: 009346170 Количество на модель:
009346170
6

Номер детали на чертеже:

6

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361
7

Номер детали на чертеже:

7

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
10

Номер детали на чертеже:

10

Guard

Заводской номер: 002585263 Количество на модель:
002585263
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
14

Номер детали на чертеже:

14

Fit-in key

Заводской номер: 009151160 Количество на модель:
009151160
15

Номер детали на чертеже:

15

Drive shaft

Заводской номер: 002585232 Количество на модель:
002585232
16

Номер детали на чертеже:

16

Grooved ball bearing

Заводской номер: 009346070 Количество на модель:
009346070
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
20

Номер детали на чертеже:

20

Flange bearing

Заводской номер: 009340510 Количество на модель:
009340510
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009098001 Количество на модель:
009098001
