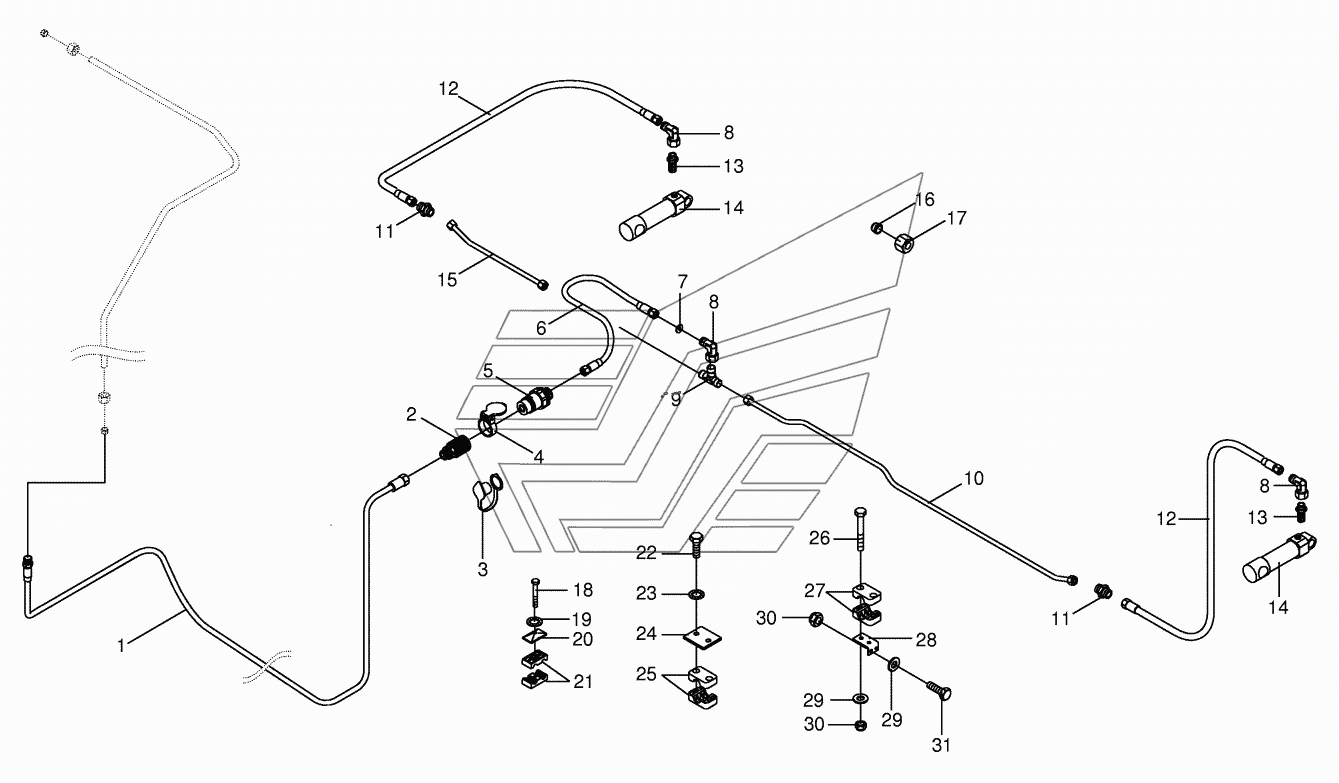

Hydraulic Auger Hood CRI 702001 - 719999 BIG-M-II. Каталог 2016г.

Hydraulic Auger Hood CRI 702001 - 725500 BIG-M-II Hydraulic Auger Hood CRI 720000 - 725500 BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009188050 Количество на модель:
009188050
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009200652 Количество на модель:
009200652
2

Номер детали на чертеже:

2

Sleeve

Заводской номер: 009193230 Количество на модель:
009193230
3

Номер детали на чертеже:

3

Dust cap-red

Заводской номер: 009211760 Количество на модель:
009211760
4

Номер детали на чертеже:

4

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
5

Номер детали на чертеже:

5

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 009209710 Количество на модель:
009209710
7

Номер детали на чертеже:

7

Throttling disc

Заводской номер: 003406872 Количество на модель:
003406872
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
9

Номер детали на чертеже:

9

T connector

Заводской номер: 009210711 Количество на модель:
009210711
10

Номер детали на чертеже:

10

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002337610 Количество на модель:
002337610
11

Номер детали на чертеже:

11

Connector

Заводской номер: 009210541 Количество на модель:
009210541
13

Номер детали на чертеже:

13

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
14

Номер детали на чертеже:

14

Hydraulic cylinder

Заводской номер: 009185050 Количество на модель:
009185050
15

Номер детали на чертеже:

15

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002337630 Количество на модель:
002337630
16

Номер детали на чертеже:

16

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
17

Номер детали на чертеже:

17

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009002440 Количество на модель:
009002440
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
20

Номер детали на чертеже:

20

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
21

Номер детали на чертеже:

21

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009010281 Количество на модель:
009010281
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
24

Номер детали на чертеже:

24

Cover plate

Заводской номер: 009251360 Количество на модель:
009251360
25

Номер детали на чертеже:

25

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
27

Номер детали на чертеже:

27

Tube clamp-2 halves

Заводской номер: 009251021 Количество на модель:
009251021
28

Номер детали на чертеже:

28

Support

Заводской номер: 002333812 Количество на модель:
002333812
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009104111 Количество на модель:
009104111
30

Номер детали на чертеже:

30

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009006080 Количество на модель:
009006080
Hydraulic Auger Hood CRI 702001 - 725500 BIG-M-II Hydraulic Auger Hood CRI 720000 - 725500 BIG-M-II
