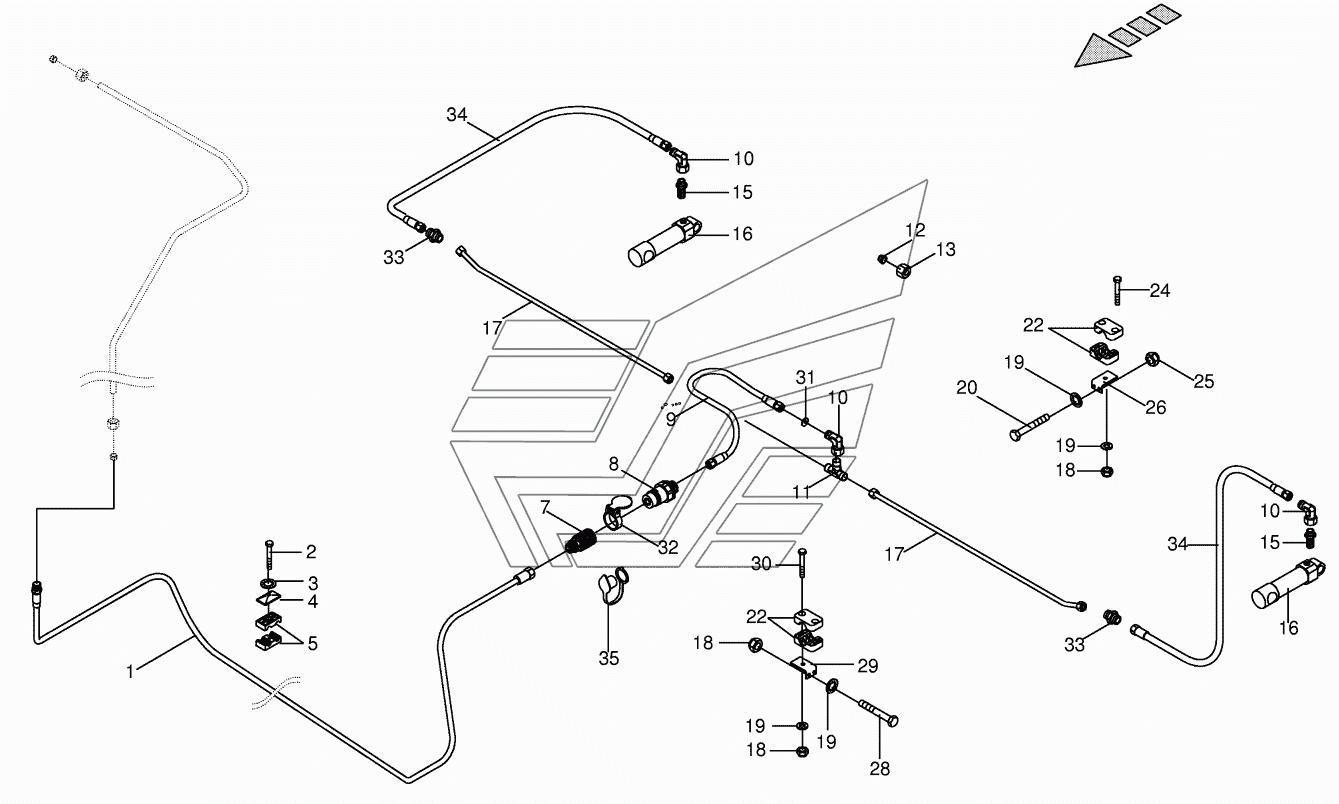

Hydraulic Auger Hood optional 702001 - 725500 BIG-M-II. Каталог 2016г.

Hydraulic Auger Hood optional 702001 - 725500 BIG-M-II Auger - left and right BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009188050 Количество на модель:
009188050
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009200652 Количество на модель:
009200652
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009002440 Количество на модель:
009002440
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
4

Номер детали на чертеже:

4

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
5

Номер детали на чертеже:

5

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
7

Номер детали на чертеже:

7

Sleeve

Заводской номер: 009193230 Количество на модель:
009193230
8

Номер детали на чертеже:

8

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 009200020 Количество на модель:
009200020
10

Номер детали на чертеже:

10

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
11

Номер детали на чертеже:

11

T connector

Заводской номер: 009210711 Количество на модель:
009210711
12

Номер детали на чертеже:

12

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
13

Номер детали на чертеже:

13

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
16

Номер детали на чертеже:

16

Hydraulic cylinder

Заводской номер: 009185050 Количество на модель:
009185050
17

Номер детали на чертеже:

17

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335991 Количество на модель:
002335991
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104111 Количество на модель:
009104111
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009010050 Количество на модель:
009010050
22

Номер детали на чертеже:

22

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009010281 Количество на модель:
009010281
26

Номер детали на чертеже:

26

Support

Заводской номер: 002333760 Количество на модель:
002333760
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006080 Количество на модель:
009006080
29

Номер детали на чертеже:

29

Support

Заводской номер: 002333812 Количество на модель:
002333812
31

Номер детали на чертеже:

31

Throttling disc

Заводской номер: 003406872 Количество на модель:
003406872
32

Номер детали на чертеже:

32

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
33

Номер детали на чертеже:

33

Connector

Заводской номер: 009210541 Количество на модель:
009210541
34

Номер детали на чертеже:

34

High pressure hose line

Заводской номер: 009209710 Количество на модель:
009209710
35

Номер детали на чертеже:

35

Dust cap-red

Заводской номер: 009211760 Количество на модель:
009211760
Hydraulic Auger Hood optional 702001 - 725500 BIG-M-II Auger - left and right BIG-M-II
